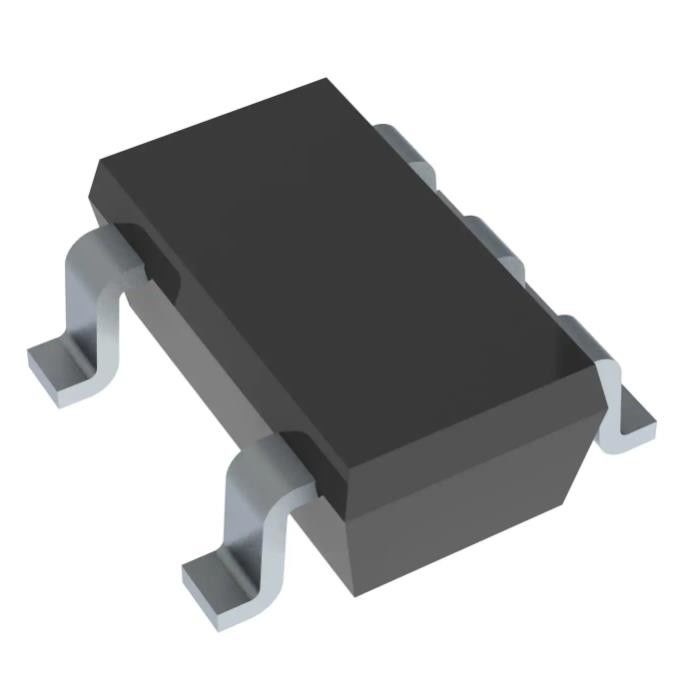

TLVH431AQDBVRQ1 SOT23-5 Shunt-Spannungsreferenz-IC VREF SHUNT
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLVH431AQDBVRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Bezugsart: | Weiche |
|---|---|---|---|
| Ertrag-Art: | justierbar | Spannung - Ertrag (Minute/geregelt): | 1.24V |
| Spannung - Ertrag (maximal): | 18 V | Gegenwärtig - Ertrag: | 70 MA |
| Toleranz: | ±1% | Gegenwärtig - Kathode: | 100 µA |
| Markieren: | TLVH431AQDBVRQ1,SOT23-5 Shunt-Spannungsreferenz-IC,Shunt-Spannungsreferenz-IC |
||
Produkt-Beschreibung
TLVH431AQDBVRQ1 Emmc Speicherchip Ic Vref Shunt Adj 1% Sot23-5
Shunt-Spannungsreferenz-IC einstellbar 1,24 V 18 VV ±1 % 70 mA SOT-23-5
Spezifikationen vonTLVH431AQDBVRQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsreferenz | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100 |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Referenztyp | Shunt |
| Ausgabetyp | Einstellbar |
| Spannung – Ausgang (Min./Fest) | 1,24 V |
| Spannung – Ausgang (max.) | 18 V |
| Aktueller Output | 70mA |
| Toleranz | ±1 % |
| Strom - Kathode | 100 µA |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | SC-74A, SOT-753 |
| Gerätepaket des Lieferanten | SOT-23-5 |
| Basisproduktnummer | TLVH431 |
MerkmaleTLVH431AQDBVRQ1
• Qualifiziert für Automobilanwendungen
• Niederspannungsbetrieb: Bis zu 1,24 V
• Referenzspannungstoleranzen bei 25 °C
– 0,5 % für die B-Klasse
– 1 % für die Note A
• Einstellbare Ausgangsspannung, VO = VREF bis 18 V
• Großer Betriebsstrombereich der Kathode:
100 μA bis 70 mA
• 0,25-Ω typische Ausgangsimpedanz
• –40 °C bis 125 °C Spezifikationen
Anwendungen vonTLVH431AQDBVRQ1
Bei den TLVH431-Geräten handelt es sich um einstellbare Niederspannungsreferenzen mit drei Anschlüssen und einer thermischen Stabilität, die über den Automobiltemperaturbereich spezifiziert ist.Die Ausgangsspannung kann mit zwei externen Widerständen auf einen beliebigen Wert zwischen V REF (1,24 V) und 18 V eingestellt werden (siehe Abbildung 2).Diese Geräte arbeiten mit einer niedrigeren Spannung (1,24 V) als die weit verbreiteten Shunt-Regler-Referenzen TL431 und TL1431.
Umwelt- und Exportklassifizierungen vonTLVH431AQDBVRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
