LP2950CDTX-3.3/NOPB Linear Spannungsregler IC Positiv fest 1 Ausgang 100mA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LP2950CDTX-3.3/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Ausgabekonfiguration: | Positiv | Ausgabeart: | Festgestellt |
|---|---|---|---|
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 30V |
| Spannung - Ausgang (Min/Fest): | 3.3V | Spannungsausfall (maximal): | 0.6V @ 100mA |
| Strom - Ausgang: | 100 mA | Strom - Stillstand (Iq): | µA 120 |
Produkt-Beschreibung
LP2950CDTX-3.3/NOPB Linear Spannungsregler IC Positiv fest 1 Ausgang 100mA
Spezifikationen LP2950CDTX-3.3/NOPB
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 30 V |
| Spannung - Ausgang (Min/Fest) | 3.3V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.6V @ 100mA |
| Strom - Ausgang | 100 mA |
| Strom - Stillstand (Iq) | 120 μA |
| Strom - Versorgung (maximal) | 14 mA |
| PSRR | - |
| Steuerungsmerkmale | - |
| Schutzmerkmale | Überstrom, Übertemperatur, Kurzschluss |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |

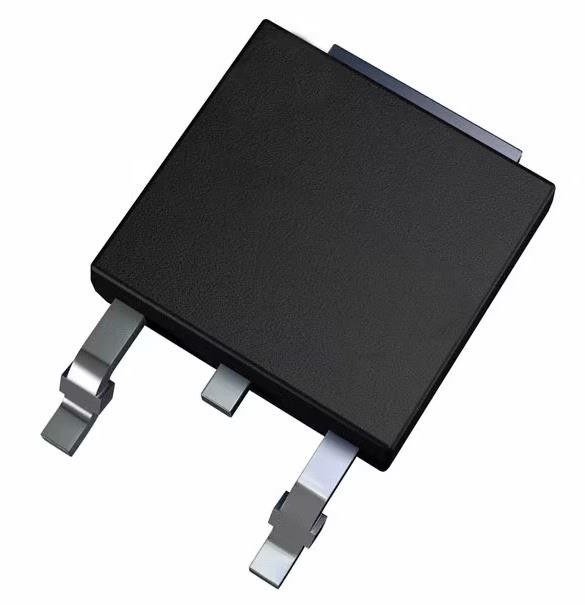

| Packung / Gehäuse | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Lieferanten-Gerätepaket | TO-252-3 |
| Basisproduktnummer | LP2950 |
Spezifikationen LP2950CDTX-3.3/NOPB
• Eingangsspannungsbereich: 2,3 V bis 30 V
• Erhältlich in 5-V, 3-V und 3,3-V Ausgangsspannungsvarianten
• Hochgenaue Ausgangsspannung
• Garantierte Ausgangsströmung von 100 mA
• Ausgesprochen geringer Ruhezustand
• Niedrige Ausfallspannung
• Extrem enge Belastung und Linienregelung
• Sehr niedriger Temperaturkoeffizient
• Verwendung als Regulator oder Referenz
• Bedarf an einer Mindestkapazität für Stabilität
• Strom- und Wärmebegrenzung
• Stabil bei Kondensatoren mit niedrigem ESR-Ausgang (10 mΩ bis 6 Ω)
• Nur für LP2951-N-Versionen:
Fehlermarkierung Warnungen über Ausfall
✓ Logik-gesteuertes elektronisches Herunterfahren
Ausgang Programmierbar von 1,24 V bis 29 V
Anwendungen LP2950CDTX-3.3/NOPB
• Hocheffizienter linearer Regler
• Regler mit Unterspannungsabschaltung
• Batteriebetriebener Regler mit niedrigem Ausfall
• Regler mit Ein-/Ausschaltvorgang
Umwelt undExportklassifizierungen von LP2950CDTX-3.3/NOPB
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
