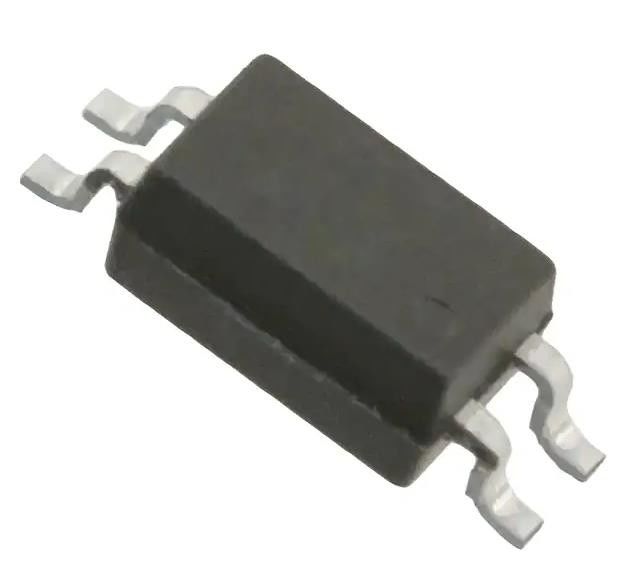

EL3H7 ((B) ((TA) -G Optoisolator Transistor Ausgang 3750Vrms 1 Kanal 4-SSOP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | EL3H7 (B) (TA) - G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannung - Isolierung: | 3750Vrms | Gegenwärtiger Übertragungsfaktor (Minute): | 130% @ 5mA |
|---|---|---|---|
| Gegenwärtiger Übertragungsfaktor (maximal): | 260% @ 5mA | Anstieg / Fallzeit (Typ): | 5 μs, 3 μs |
| Eingabetyp: | DC | Ausgabeart: | Transistor |
| Spannung - Ausgang (maximal): | 80 V | Gegenwärtig - Ertrag/Kanal: | 50mA |
Produkt-Beschreibung
EL3H7 ((B) ((TA) -G Optoisolator Transistor Ausgang 3750Vrms 1 Kanal 4-SSOP
Spezifikationen DS64MB201SQ
| TYPE | Beschreibung |
| Kategorie | Isolatoren |
| mit einer Breite von nicht mehr als 15 mm | |
| Transistoren, Photovoltaik-Ausgangsoptoisolatoren | |
| Mfr | Everlight Electronics Co. Ltd. ist eine |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Anzahl der Kanäle | 1 |
| Spannung - Isolierung | 3750Vrms |
| Stromübertragungsquote (Min) | 130% @ 5mA |
| Stromübertragungsquote (maximal) | 260% @ 5mA |
| Zeit einschalten / ausschalten (Typ) | - |
| Anstieg / Fallzeit (Typ) | 5 μs, 3 μs |
| Eingabetyp | DC |
| Ausgabeart | Transistoren |
| Spannung - Ausgang (maximal) | 80 V |
| Strom - Ausgang / Kanal | 50 mA |
| Spannung - Vorwärts (Vf) (Typ) | 1.2V |
| Strom - Gleichspannung nach vorne (Wenn) (maximal) | 50 mA |
| Vce Sättigung (maximal) | 200 mV |
| Betriebstemperatur | -55 °C bis 110 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 4-SOIC (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 4-SSOP |
| Basisproduktnummer | EL3H7 |
Merkmale der DS64MB201SQ
• Halogenfrei (Br < 900 ppm,Cl < 900 ppm, Br+Cl < 1500 ppm)
• Stromübertragungsquote (CTR: 50 ~ 600% bei IF = 5mA, VCE = 5V) (CTR: 40 ~ 320% bei IF = 10mA, VCE = 5V)
• Hohe Isolationsspannung zwischen Eingang und Ausgang (Viso=3750 V rms)
• Kompakte 4-Pin-SSOP mit einem Profil von 2,0 mm
• Einhaltung von EU REACH
• Pb-frei und RoHS-konform.
• UL und cUL zugelassen ((Nr. E214129)
• VDE-Genehmigung (Nr. 132249)
• SEMKO genehmigt
• NEMKO genehmigt
• DEMKO genehmigt
• FIMKO genehmigt
Anwendungen DS64MB201SQ
• Gleichstromwandler
• Programmierbare Steuerungen
• Telekommunikationsgeräte
• Signalübertragung zwischen Schaltungen mit unterschiedlichen Potentialen und Impedanzen
Umwelt undExportklassifizierungen von DS64MB201SQ
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
