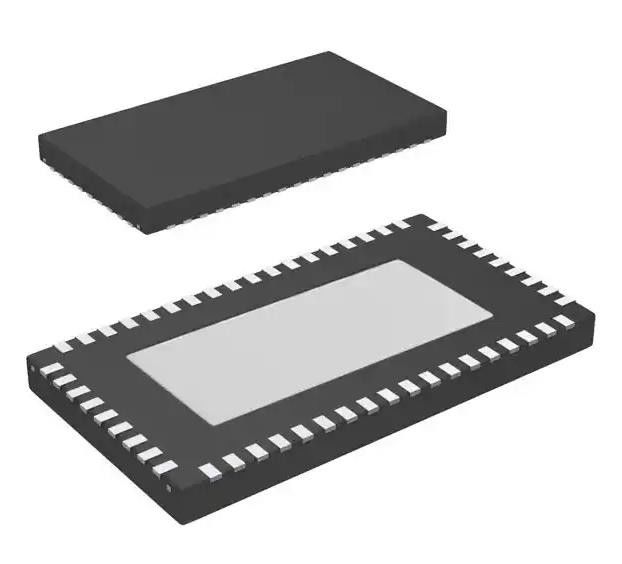

DS64MB201SQ Netzwerk-Telekommunikationsschalter IC 3 Kanal 54-WQFN (10x5.5)
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DS64MB201SQ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Anwendungen: | Vernetzung, Telekommunikation | Multiplexer/Demultiplexer-Schaltung: | 2:1, 1:2 |
|---|---|---|---|
| Schalter-Stromkreis: | - | Anzahl der Kanäle: | 3 |
| Spannung - Versorgung, einzeln (V+): | 2,38 V ~ 2,63 V | Eigenschaften: | Entzerrung, RXAUI, SATA, XAUI |
| Betriebstemperatur: | -40 °C bis 85 °C (TA) | Packung / Gehäuse: | 54-WFQFN freiliegendes Pad |
Produkt-Beschreibung
DS64MB201SQ Netzwerk-Telekommunikationsschalter IC 3 Kanal 54-WQFN (10x5.5)
Spezifikationen DS64MB201SQ
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| Analogschalter für einen besonderen Zweck | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Anwendungen | Vernetzung, Telekommunikation |
| Multiplexer/Demultiplexer-Schaltung | 2:1, 1:2 |
| Schaltkreis | - |
| Anzahl der Kanäle | 3 |
| Widerstand im Zustand (maximal) | - |
| Spannung - Versorgung, einzeln (V+) | 2.38V ~ 2.63V |
| Spannung - Versorgung, doppelt (V±) | - |
| -3 dB Bandbreite | - |
| Eigenschaften | Ausgleich, RXAUI, SATA, XAUI |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 54-WFQFN Exposed Pad |
| Lieferanten-Gerätepaket | Die in Absatz 1 Buchstabe a genannten Angaben sind zu beachten, sofern sie nicht in Anhang I der Verordnung (EU) Nr. 182/2011 enthalten sind. |
| Basisproduktnummer | DS64MB201 |
Merkmale der DS64MB201SQ
* Bis zu 6,4 Gbps Doppelspur 2:1 mux, 1:2 Schalter-Ventilator
* Einstellbare Empfangsgleichung bis zu +33 dB gain
* Verstellbares Sende-De-Emphasis bis zu -12 dB
* Verstellbares Senden VOD
* < 0,25 Ul Rest-DJ bei 6,4 Gbps mit 40FR4 Spuren
* SATA/SAS: OOB-Signalübertragung
* Einstellbarer elektrischer IDLE-Erkennungsschwellenwert
* Niedrige Leistung
* Programmierbare Signalkonditionierung über die Pinselektion oder die SMBus-Schnittstelle
* Einfache 2,5-Volt-Versorgung
* >6 kV HBM-ESD-Nummer
* 3,3-Volt-Toleranz für SMBus-Schnittstellen
* Hochgeschwindigkeitssignal-Flow-Through-Pinout-Paket: WQFN (10 mm x 5,5 mm) mit 54 Stiften
Anwendungen DS64MB201SQ
• SAS und SATA (1.5, 3,0 und 6 Gbps)
• XAUI (3,125 Gbps), RXAUI (6,25 Gbps)
• sRIO ¢ Serielle schnelle E/A
• Glasfaserkanal (4,25 Gbps)
• 10GBase-CX4, InfiniBand (SDR und DDR)
• FR-4-Hintergrundspuren
Umwelt undExportklassifizierungen von DS64MB201SQ
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
