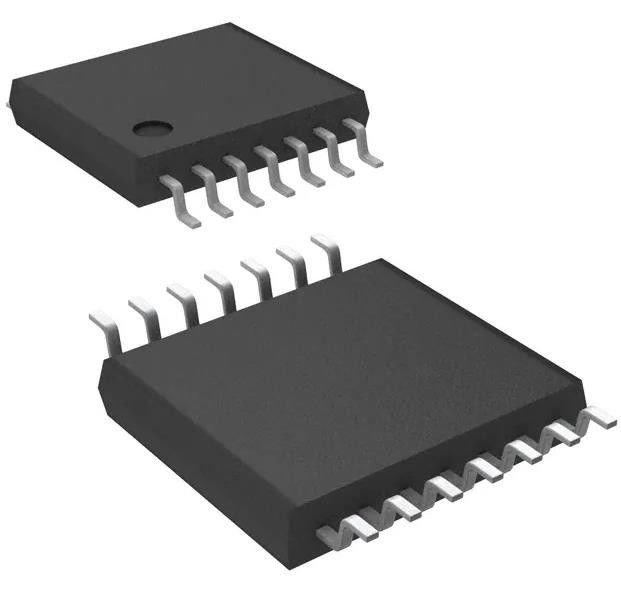

TXB0104QPWRQ1 Spannungsniveausumwandler 2 Richtungen 1 Schaltkreis 4 Kanal 100Mbps
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TXB0104QPWRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Anzahl der Schaltungen: | 1 | Kanäle pro Stromkreis: | 4 |
|---|---|---|---|
| Spannung - VCCA: | 1,2 V | 3,6 V | Spannung - VCCB: | 1,65 V | 5,5 V |
| Ausgabeart: | Tri-State, nicht invertiert | Datenrate: | 100Mbps |
| Betriebstemperatur: | -40 °C bis 125 °C (TA) | Kanaltyp: | Zwei-Wege |
Produkt-Beschreibung
TXB0104QPWRQ1 Spannungsniveausumwandler 2 Richtungen 1 Schaltkreis 4 Kanal 100Mbps
Spezifikationen TXB0104QPWRQ1
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Die Logik | |
| Übersetzer, Stufenwechsler | |
| Mfr | Texas Instruments |
| Reihe | Automobilindustrie, AEC-Q100 |
| Paket | Band und Rolle (TR) |
| Produktstatus | Aktiv |
| Typ des Übersetzers | Spannungsstufe |
| Kanaltyp | Zwei-Wege |
| Anzahl der Schaltungen | 1 |
| Kanäle pro Schaltkreis | 4 |
| Spannung - VCCA | 1.2 V ~ 3.6 V |
| Spannung - VCCB | 10,65 V bis 5,5 V |
| Eingangssignal | - |
| Ausgangssignal | - |
| Ausgabeart | Drei-Staaten, nicht umgekehrt |
| Datenrate | 100 Mbps |
| Betriebstemperatur | -40 °C bis 125 °C (TA) |
| Eigenschaften | Automatische Fahrtempfindung |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 14-TSSOP (0,173", 4,40 mm Breite) |
| Lieferanten-Gerätepaket | 14-TSSOP |
| Basisproduktnummer | TXB0104 |
EigenschaftenvonTXB0104QPWRQ1
• für Anwendungen in der Automobilindustrie geeignet
• AEC-Q100 Qualifiziert mit folgenden Ergebnissen
️ Gerätetemperaturstufe 1: Umgebungstemperaturbereich von ¥40°C bis +125°C
• 1,2 V bis 3,6 V am A-Anschluss und 1,65 V bis 5,5 V am B-Anschluss (VCCA ≤ VCCB)
• VCC-Isolierungsmerkmal: Wenn sich einer der VCC-Eingänge im GND befindet, befinden sich alle Ausgänge im Hochimpedanzzustand
• OE-Eingangsschaltung mit Bezug auf VCCA
• Ioff unterstützt den Betrieb im Modus "Teil-Ausgeschaltet"
• Schließleistung übersteigt 100 mA pro JESD 78, Klasse II
• ESD-Schutz übersteigt JESD 22
Ein Hafen
• ±2500-V Modell des menschlichen Körpers (A114-B)
• ±1000-Volt-Ladegerät Modell (C101)
Port B
• ±15000-Volt-Modell des menschlichen Körpers (A114-B)
• ±1000-Volt-Ladegerät Modell (C101)
BeschreibungenvonTXB0104QPWRQ1
• Infotainment für die Automobilindustrie
• Erweitertes Fahrerassistenzsystem (ADAS)
• Telematik
Umwelt- und ExportklassifizierungenvonTXB0104QPWRQ1
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
