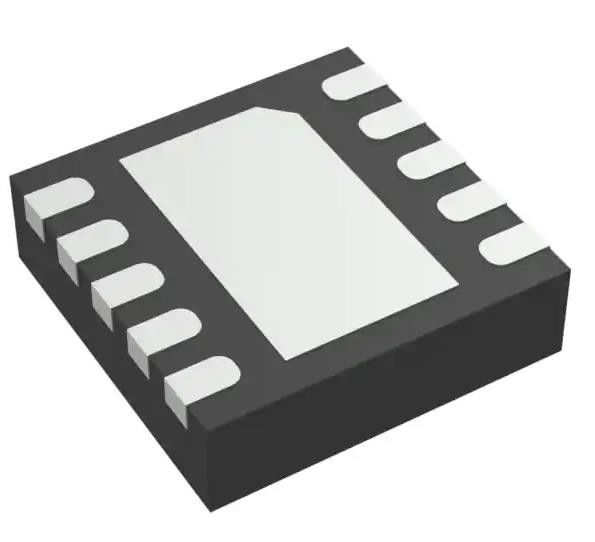

TPS63000DRCT Buck-Boost Schaltregulator IC Positiv einstellbar 1,2 V 1 Ausgang 1,6 A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS63000DRCT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Ausgabeart: | Einstellbar | Anzahl der Ausgänge: | 1 |
|---|---|---|---|
| Spannung - Eingang (Min): | 1.8V | Spannung - Eingang (maximal): | 5.5V |
| Spannung - Ausgang (Min/Fest): | 1.2V | Spannung - Ausgang (maximal): | 5.5V |
| Strom - Ausgang: | 1.6A (Schalter) | Frequenz - Wechseln: | 1.25MHz | 1.5MHz |
Produkt-Beschreibung
TPS63000DRCT Buck-Boost Schaltregulator IC Positiv einstellbar 1,2 V 1 Ausgang 1,6 A
Spezifikationen TPS63000DRCT
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Produktstatus | Aktiv |
| Funktion | Schritt nach oben/Schritt nach unten |
| Ausgabekonfiguration | Positiv |
| Topologie | Buck-Boost |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung - Eingang (Min) | 1.8V |
| Spannung - Eingang (maximal) | 5.5V |
| Spannung - Ausgang (Min/Fest) | 1.2V |
| Spannung - Ausgang (maximal) | 5.5V |
| Strom - Ausgang | 1.6A (Schalter) |
| Frequenz - Wechseln | 1.25 MHz ~ 1,5 MHz |
| Synchronen Berichterstatter | - Ja, das ist es. |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 10-VFDFN exponiertes Pad |
| Lieferanten-Gerätepaket | 10-VSON (3x3) |
| Basisproduktnummer | TPS63000 |
Merkmale der TPS63000DRCT
* Eingangsspannungsbereich: 1,8 V bis 5,5 V
* Feststehende und verstellbare Ausgangsspannungsoptionen von 1,2 V bis 5,5 V
* Bis zu 96% Wirksamkeit
* 1200-mA Ausgangsstrom bei 3,3 V im Step-Down-Modus (Vin = 3,6 V bis 5,5 V)
* Bis zu 800 mA Ausgangsstrom bei 3,3 V im Boostmodus (Vn > 2,4 V)
* Automatischer Übergang zwischen Step-Down- und Boost-Modus
* Gerät Ruhezustand weniger als 50 A
* Stromsparmodus für höhere Effizienz bei geringer Leistung
* Erzwungener Festfrequenzbetrieb und Synchronisierung möglich
* Beanspruchung trennt sich während des Abschaltens
* Übertemperaturschutz
* Erhältlich in einem kleinen 3-mm x 3-mm 10-Pin VSONPackage ((QFN)
AnwendungenTPS63000DRCT
* Eingangsspannungsbereich: 1,8 V bis 5,5 V
* Feststehende und verstellbare Ausgangsspannungsoptionen von 1,2 V bis 5,5 V
* Bis zu 96% Wirksamkeit
* 1200-mA Ausgangsstrom bei 3,3 V im Step-Down-Modus (Vin = 3,6 V bis 5,5 V)
* Bis zu 800 mA Ausgangsstrom bei 3,3 V im Boostmodus (Vn > 2,4 V)
* Automatischer Übergang zwischen Step-Down- und Boost-Modus
* Gerät Ruhezustand weniger als 50 A
* Stromsparmodus für höhere Effizienz bei geringer Leistung
* Erzwungener Festfrequenzbetrieb und Synchronisierung möglich
* Beanspruchung trennt sich während des Abschaltens
* Übertemperaturschutz
* Erhältlich in einem kleinen 3-mm x 3-mm 10-Pin VSONPackage ((QFN)
Umwelt- und Exportklassifizierungen vonTPS63000DRCT
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
