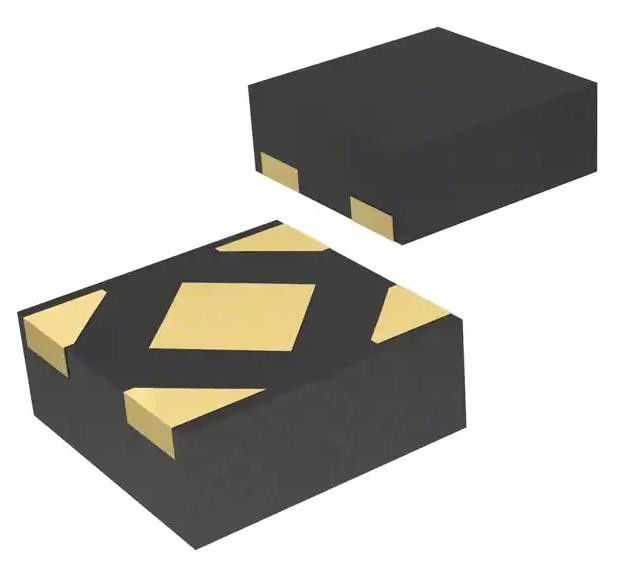

TLV71715PDQNR Lineare Spannungsregler IC Positiv fest 1 Ausgang 150mA 4-X2SON
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLV71715PDQNR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Ausgabekonfiguration: | Positiv | Spannung - Ausgang (Min/Fest): | 1,5V |
|---|---|---|---|
| Zahl der Regulierungsbehörden: | 1 | Spannung - Eingang (maximal): | 5.5V |
| Spannungsausfall (maximal): | 0.45V @ 150mA | Strom - Ausgang: | 150 mA |
| Strom - Stillstand (Iq): | µA 55 | ||
Produkt-Beschreibung
TLV71715PDQNR Lineare Spannungsregler IC Positiv fest 1 Ausgang 150mA 4-X2SON
Spezifikationen Die Daten sind in der Tabelle 1 aufgeführt.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Festgestellt |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 5.5V |
| Spannung - Ausgang (Min/Fest) | 1.5V |
| Spannung - Ausgang (maximal) | - |
| Spannungsausfall (maximal) | 0.45V @ 150mA |
| Strom - Ausgang | 150 mA |
| Strom - Stillstand (Iq) | 55 μA |
| PSRR | 70 dB ~ 43 dB (10 Hz ~ 100 kHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überstrom, umgekehrte Polarität, Kurzschluss, Spannungssperre (UVLO) |
| Betriebstemperatur | -40 °C bis 85 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 4-XDFN exponiertes Pad |
| Lieferanten-Gerätepaket | 4-X2SON (1x1) |
| Basisproduktnummer | Die Bezeichnung TLV71715 |
Merkmale derDie Daten sind in der Tabelle 1 aufgeführt.
• Sehr geringer Ausfall: 215 mV bei 150 mA
• Genauigkeit: 0,5% (typisch)
• Niedriger IQ: 35 μA
• Erhältlich in Festleistungsspannungen: 1,2 V bis 5 V
• Hohe PSRR:
- 70 dB bei 1 kHz
- 50 dB bei 1 MHz
• Stabil mit effektiver Ausgangskapazität: 0,1 μF
• Grenze für die Rückschaltung des Stroms
• Verpackung: 1-mm × 1-mm DQN
AnwendungenDie Daten sind in der Tabelle 1 aufgeführt.
• PCs und Notebooks
• Smartphones
• Tragbare Elektronik und batteriebetriebene Geräte
• Elektronische Verkaufsstellen
Umwelt- und Exportklassifizierungen vonDie Daten sind in der Tabelle 1 aufgeführt.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
