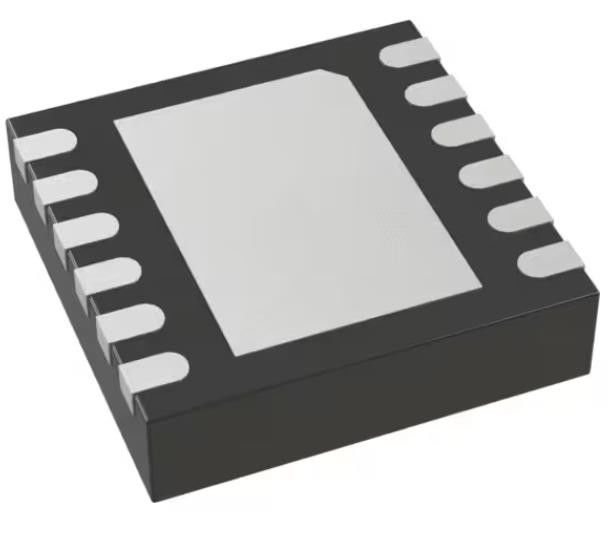

LT3682IDD#TRPBF Buck Schaltregulator IC Positiv einstellbar 0,8V 1 Ausgang 1A
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LT3682IDD#TRPBF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Ausgänge: | 1 | Spannung - Eingang (Min): | 3.6V |
|---|---|---|---|
| Spannung - Eingang (maximal): | 36 V | Spannung - Ausgang (Min/Fest): | 0.8V |
| Spannung - Ausgang (maximal): | 20 V | Strom - Ausgang: | 1A |
| Frequenz - Wechseln: | 250 kHz ~ 2,2 MHz | Betriebstemperatur: | -40 °C bis 125 °C (TJ) |
| Markieren: | LT3682IDD#TRPBF,LT3682IDD#TRPBF Schaltregulator IC |
||
Produkt-Beschreibung
LT3682IDD#TRPBF Buck Schaltregulator IC Positiv einstellbar 0,8V 1 Ausgang 1A
Spezifikationen LT3682IDD#TRPBF
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - Gleichspannungsschalter | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Funktion | Schritt nach unten |
| Ausgabekonfiguration | Positiv |
| Topologie | - Was ist los? |
| Ausgabeart | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung - Eingang (Min) | 3.6V |
| Spannung - Eingang (maximal) | 36 V |
| Spannung - Ausgang (Min/Fest) | 0.8V |
| Spannung - Ausgang (maximal) | 20 V |
| Strom - Ausgang | 1A |
| Frequenz - Wechseln | 250 kHz bis 2,2 MHz |
| Synchronen Berichterstatter | - Nein. |
| Betriebstemperatur | -40 °C bis 125 °C (TJ) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 12-WFDFN-Aufdeckungsplattform |
| Lieferanten-Gerätepaket | 12-DFN (3x3) |
| Basisproduktnummer | LT3682 |
Merkmale derLT3682IDD#TRPBF
* Breiter Eingangsbereich:
- Betrieb von 3,6 V bis 36 V
- Überspannungssperre schützt Schaltkreise durch
- 60V-Transienten
* 1A Ausgangsstrom
* Niedriger Ripple Burst-Modus®-Betrieb
- IQ = 75 μA bei 12 VIN bis 3,3 VOUT
- Ausgabe Ripple < 15mVP-P
* Verstellbare Schaltfrequenz: 250 kHz bis 2,2 MHz
* Kurzschlussgeschützt
* Synchronisierbar zwischen 300 kHz und 2,2 MHz
* 0,8V Rückkopplungsreferenzspannung
* Ausgangsspannung 0,8 V bis 20 V
* Soft-Start-Fähigkeit
Macht gute Flagge
* Kleines 12-Pin-Wärmeverstärktes 3 mm × 3 mm DFN-Paket
AnwendungenLT3682IDD#TRPBF
* Verordnung über die Fahrzeugbatterien
* Automobilunterhaltungssysteme
* Industriezulieferungen
* Leistung für tragbare Produkte
* Verordnung über die verteilte Versorgung
Umwelt- und Exportklassifizierungen vonLT3682IDD#TRPBF
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
