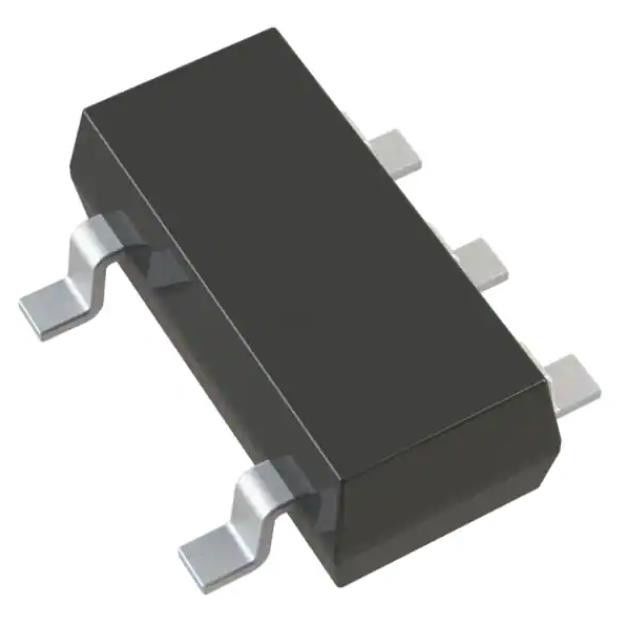

LT3014ES5#TRPBF Linearspannungsregler IC Positiv einstellbar 1 Ausgang 20mA
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LT3014ES5#TRPBF |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Spannung - Eingang (maximal): | 80V | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Ausgang (Min/Fest): | 1,22 V | Spannung - Ausgang (maximal): | 60 V |
| Spannungsausfall (maximal): | 0.57V @ 20mA | Strom - Ausgang: | 20 mA |
| Strom - Stillstand (Iq): | µA 20 | Strom - Versorgung (maximal): | 1 MA |
| Markieren: | LT3014ES5#TRPBF,LT3014ES5#TRPBF Linearspannungsregler IC |
||
Produkt-Beschreibung
LT3014ES5#TRPBF Linearspannungsregler IC Positiv einstellbar 1 Ausgang 20mA
Spezifikationen LT3014ES5#TRPBF
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Analog Devices Inc. |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Einstellbar |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 80 V |
| Spannung - Ausgang (Min/Fest) | 1.22V |
| Spannung - Ausgang (maximal) | 60 V |
| Spannungsausfall (maximal) | 0.57V @ 20mA |
| Strom - Ausgang | 20 mA |
| Strom - Stillstand (Iq) | 20 μA |
| Strom - Versorgung (maximal) | 1 mA |
| PSRR | 70 dB (120 Hz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überströmung, Übertemperatur, Umkehrpolarität |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | SOT-23-5 Dünn, TSOT-23-5 |
| Lieferanten-Gerätepaket | TSOT-23-5 |
| Basisproduktnummer | LT3014 |
Merkmale derLT3014ES5#TRPBF
* Breiter Eingangsspannungsbereich: 3V bis 80V
* Niedriger Ruhezustand: 7 μA
* Niedrige Ausfallspannung: 350mV
* Ausgangsstrom: 20mA
* LT3014HV überlebt 100V-Transienten (2 ms)
* Keine Schutzdioden erforderlich
* Einstellbarer Ausgang von 1,22 V bis 60 V
* 1μA Ruhezustand in Stillstand
* Stabil mit 0,47 μF Ausgangskondensator
* Stabil mit Aluminium-, Tantal- oder Keramikkondensatoren
* Rückschaltschutz
* Kein Umkehrstrom aus dem Ausgang
* Wärmebeschränkung ■ Erhältlich in 5-Lead ThinSOTTM und 8-Lead DFN-Paketen
AnwendungenLT3014ES5#TRPBF
* Niedrigstrom-Hochspannungsregler
* Regler für batteriebetriebene Systeme
* Telekommunikationsanwendungen
* Anwendungen im Automobilbereich
Umwelt- und Exportklassifizierungen vonLT3014ES5#TRPBF
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
