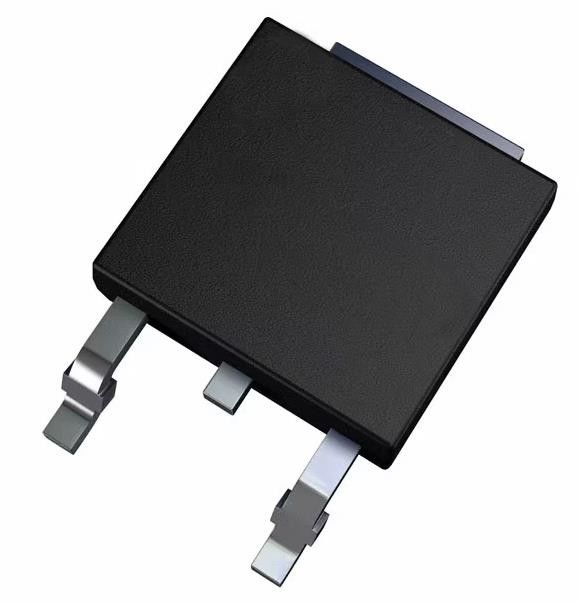

LM1117IDTX-ADJ / NOPB Linear Spannungsregler IC Positiv einstellbar 1 Ausgang 800mA
Produktdetails:
| Herkunftsort: | Original |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM1117IDTX-ADJ/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Ausgabeart: | Einstellbar | Zahl der Regulierungsbehörden: | 1 |
|---|---|---|---|
| Spannung - Eingang (maximal): | 15V | Spannung - Ausgang (Min/Fest): | 1.25V |
| Spannungsausfall (maximal): | 1,2 V bei 800 mA | Strom - Ausgang: | 1,2 V bei 800 mA |
| Strom - Stillstand (Iq): | 5 MA | PSRR: | 75dB (120Hz) |
| Markieren: | LM1117IDTX-ADJ / NOPB,Linearer Spannungs-Regler IC 800mA |
||
Produkt-Beschreibung
LM1117IDTX-ADJ / NOPB Linear Spannungsregler IC Positiv einstellbar 1 Ausgang 800mA
SpezifikationenLM1117IDTX-ADJ/NOPB
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Strommanagement (PMIC) | |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Einstellbar |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 15 V |
| Spannung - Ausgang (Min/Fest) | 1.25V |
| Spannung - Ausgang (maximal) | 13.8V |
| Spannungsausfall (maximal) | 1.2V @ 800mA |
| Strom - Ausgang | 800 mA |
| Strom - Stillstand (Iq) | 5 mA |
| Strom - Versorgung (maximal) | 10 mA |
| PSRR | 75 dB (120 Hz) |
| Steuerungsmerkmale | - |
| Schutzmerkmale | Überströmung, Übertemperatur |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | TO-252-3, DPak (2 Leads + Tab), SC-63 |
| Lieferanten-Gerätepaket | TO-252-3 |
| Basisproduktnummer | LM1117 |
Merkmale derLM1117IDTX-ADJ/NOPB
• Für eine neuere Alternative zur Einweisung siehe TLV1117
• Für Drop-in-Ersatze in der Fixed-Output-SoT-223-Paketkonfiguration und verbesserte Funktionalität siehe TLV761
• Erhältlich in 1,8 V, 2,5 V, 3,3 V, 5 V und verstellbaren Ausführungen
• Platzsparende SOT-223- und WSON-Pakete
• Strombegrenzung und thermischer Schutz
• Ausgangsstrom: 800 mA
• Linienregelung: 0,2% (höchstens)
• Belastungsregelung: 0,4% (höchstens)
• Temperaturbereich:
LM1117: 0°C bis +125°C
LM1117I: 40°C bis +125°C
AnwendungenLM1117IDTX-ADJ/NOPB
• Wechselstromantriebsmodule
• Händlernetzwerk- und Server-Dienstleister
• Industrielle Wechselströmung und Gleichströmung
• Ultraschall-Scanner
• Servoantriebssteuerungsmodule
Umwelt- und Exportklassifizierungen vonLM1117IDTX-ADJ/NOPB
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
