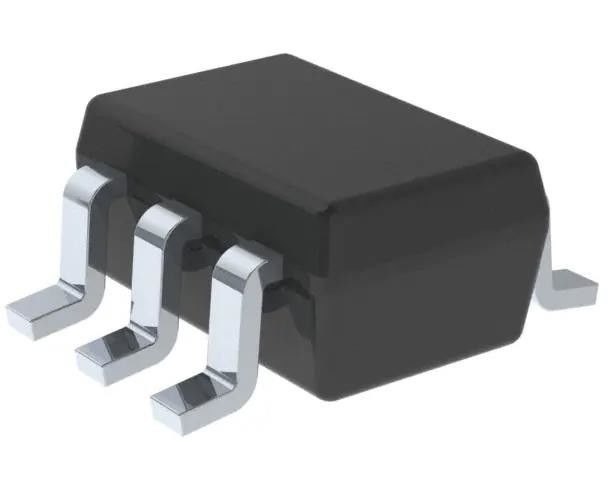

SN74LVC1G11DCKR AND Gate Elektronische IC-Chips mit 1 Kanal SC-70-6
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | SN74LVC1G11DCKR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Schaltungen: | 1 | Zahl von Input: | 3 |
|---|---|---|---|
| Spannung - Versorgung: | 1,65 V ~ 5,5 V | Gegenwärtig - bewegungslos (maximal): | µA 10 |
| Gegenwärtig - Ertrag hoch, niedrig: | 32 mA, 32 mA | Eingegebener logischer Zustand - Tief: | 0.7V | 0.8V |
| Eingegebener logischer Zustand - hoch: | 1.7V | 2V | Max. Laufzeitverzögerung bei V, Max. CL: | 3.5ns @ 5V, 50pF |
Produkt-Beschreibung
SN74LVC1G11DCKR AND Gate Elektronische IC-Chips mit 1 Kanal SC-70-6
IC GATE und 1CH 3-INP SC70-6
SpezifikationenDie in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 aufzunehmen.
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Toren und Inverter | |
| Mfr | Texas Instruments |
| Reihe | 74LVC |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Logik-Typ | AND-Tor |
| Anzahl der Schaltungen | 1 |
| Anzahl der Eingaben | 3 |
| Eigenschaften | - |
| Spannung - Versorgung | 1.65V ~ 5,5V |
| Strom - Stillstand (maximal) | 10 μA |
| Strom - Ausgangsleistung hoch, niedrig | 32mA, 32mA |
| Eingabe Logik Ebene - niedrig | 0.7V ~ 0.8V |
| Eingabe Logik-Ebene - hoch | 1.7V ~ 2V |
| Maximale Verzögerung der Vermehrung @ V, maximale CL | 3.5ns @ 5V, 50pF |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Lieferanten-Gerätepaket | SC-70-6 |
| Packung / Gehäuse | 6-TSSOP, SC-88, SOT-363 |
| Basisproduktnummer | 74LVC1G11 |
Merkmale derDie in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 aufzunehmen.
• Schließleistung übersteigt 100 mA pro JESD 78, Klasse II
• ESD-Schutz übersteigt JESD 22
️ 2000-V Modell des menschlichen Körpers (A114-A)
️ 1000-Volt-Ladegerät Modell (C101)
• Erhältlich im Texas Instruments NanoFreeTM Paket
• Unterstützt den 5-V-VCC-Betrieb
• Eingänge Akzeptieren Spannungen bis 5,5 V
• maximale tpd von 4,1 ns bei 3,3 V
• Niedriger Stromverbrauch, 10-μA maximal ICC
• ± 24 mA Ausgangsantrieb bei 3,3 V
• Ioff unterstützt den Betrieb im Modus "Teil-Ausgeschaltet"
Beschreibung derDie in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 aufzunehmen.
• AV-Empfänger
• DLP-Frontprojektionssystem
• Digitale Bilderrahmen
• Digitale Radio
• Digitale Standkameras
• Digitale Videokameras (DVC)
• Eingebettete PCs
• E-Books
• Ethernet-Schalter
• GPS: Persönliche Navigationsgeräte
• Mobilgerät: Smartphones
• Hochgeschwindigkeitsdatenerfassung und -generierung
• Militär: Radar und Sonar
• Mobilgeräte für das Internet
• Notebook-PCs und Netbooks
• Netzwerkanbindung (NAS)
• Stromleitungs-Kommunikationsmodems
• Leistungsanbieter für Server
• STB, DVR und Streaming-Medien
• Lautsprecher: USB
• Tabletten: Enterprise
• Videoübertragung und Infrastruktur: Skalierbare Plattform und IP-basierte Multi-Format-Transcoder
• Drahtlose Kopfhörer, Tastaturen und Mäuse
Umwelt- und Exportklassifizierungen vonDie in Anhang I der Verordnung (EU) Nr. 528/2012 aufgeführten Daten sind in Anhang I der Verordnung (EU) Nr. 528/2012 aufzunehmen.
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
