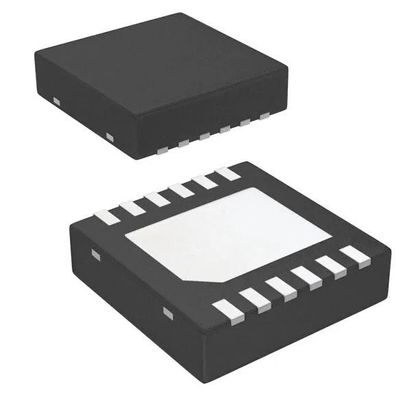

LP38798SDX-ADJ/NOPB Linear Spannungsregler IC mit 1 Ausgang 800mA 12-WSON
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LP38798SDX-ADJ/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton |
| Lieferzeit: | 3-5 Tage |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 1000 |
|
Detailinformationen |
|||
| Anzahl der Regulierungsbehörden: | 1 | Spannung - eingegeben (maximal): | 20V |
|---|---|---|---|
| Spannung - Ertrag (Minute/geregelt): | 1.2V | Spannung - Ertrag (maximal): | 19.8V |
| Spannungsabfall (max.): | 1.1V @ 800mA | Gegenwärtig - Ertrag: | 800mA |
| Gegenwärtig - bewegungslos (IQ): | 1,4 MA | Gegenwärtig - Versorgung (maximal): | 2,2 MA |
| PSRR: | 60dB (1kHz) | Schutz-Eigenschaften: | Über Strom über Temperatur, Kurzschluss |
Produkt-Beschreibung
LP38798SDX-ADJ/NOPB Linear Spannungsregler IC mit 1 Ausgang 800mA 12-WSON
IC REG LIN POS ADJ 800MA 12WSON
SpezifikationenLP38798SDX-ADJ/NOPB
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Spannungsregler - linear | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabeart | Einstellbar |
| Zahl der Regulierungsbehörden | 1 |
| Spannung - Eingang (maximal) | 20 V |
| Spannung - Ausgang (Min/Fest) | 1.2V |
| Spannung - Ausgang (maximal) | 19.8V |
| Spannungsausfall (maximal) | 1.1V @ 800mA |
| Strom - Ausgang | 800 mA |
| Strom - Stillstand (Iq) | 1.4 mA |
| Strom - Versorgung (maximal) | 2.2 mA |
| PSRR | 60 dB (1 kHz) |
| Steuerungsmerkmale | Aktivieren |
| Schutzmerkmale | Überstrom, Übertemperatur, Kurzschluss |
| Betriebstemperatur | -40 °C bis 125 °C |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 12-WFDFN-Aufdeckungsplattform |
| Lieferanten-Gerätepaket | 12-WSON (4x4) |
| Basisproduktnummer | LP38798 |
Merkmale derLP38798SDX-ADJ/NOPB
• Breiter Betriebsspannungsbereich: 3 V bis 20 V
• Ultra-niedriges Ausgangsgeräusch: 5 μVRMS (10 Hz bis 100 kHz)
• Hohe PSRR: 90 dB bei 10 kHz, 60 dB bei 100 kHz
• ±1% Ausgangsspannung Anfangsgenauigkeit (TJ = 25°C)
• Sehr geringer Ausfall: 200 mV (typisch) bei 800 mA
• Stabil mit Keramik- oder Tantal-Ausgangskondensatoren
• Ausgezeichnete Linien- und Lastdurchlässigkeit
• Stromgrenz- und Übertemperaturschutz
• Erstellen Sie ein individuelles Design mit dem LP38798 mit dem WEBENCH® Power Designer
AnwendungenLP38798SDX-ADJ/NOPB
• HF-Stromversorgung: PLL, VCO, Mischer, LNA
• Telekommunikationsinfrastruktur
• Drahtlose Infrastruktur
• Geräuscharme Geräte
• Präzisions-Stromversorgungen
• Hochgeschwindigkeits- und hochpräzise Datenwandler
Umwelt- und Exportklassifizierungen vonLP38798SDX-ADJ/NOPB
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 1 (unbegrenzt) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
