Bit-2digitaler-analog Konverter 2 48-VQFN (7x7) DAC3283IRGZR 16
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DAC3283IRGZR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton-Kasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Stückchen: | 16 | Zahl von D-/Akonvertern: | 2 |
|---|---|---|---|
| Erholungszeit: | 10,4 ns (typisch) | Spannung - Versorgung, Entsprechung: | 3V bis 3,6V |
| Spannung - Versorgung, Digital: | 1.7V ~ 1.9V | INL/DNL (LSB): | ±4, ±2 |
| Betriebstemperatur: | -40 °C bis 85 °C | Datenoberfläche: | LVDS - Parallel |
| Markieren: | 16 Bit-2digitaler-analog Konverter,2digitaler-analog Konverter DAC3283IRGZR |
||
Produkt-Beschreibung

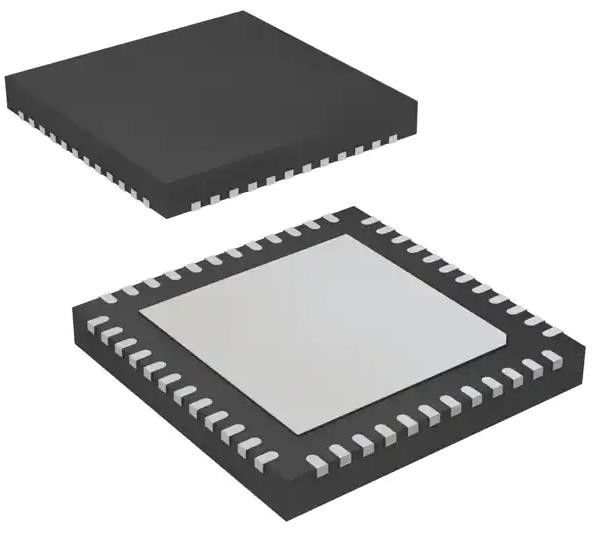

DAC3283IRGZR 16-Bit-Digital-Analog-Wandler 2 48-VQFN (7x7)
IC DAC 16BIT A-OUT 48VQFN
Spezifikationen DAC3283IRGZR
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| Digitale-Analog-Wandler (DAC) | |
| Mfr | Texas Instruments |
| Reihe | - |
| Paket | Band und Rolle (TR) |
| Produktstatus | Aktiv |
| Anzahl der Bits | 16 |
| Anzahl der D/A-Wandler | 2 |
| Zeit der Abrechnung | 10.4ns (Typ) |
| Ausgabeart | Strom - nicht gepuffert |
| Differenzielle Ausgabe | - Ja, das ist es. |
| Datenoberfläche | LVDS - Parallel |
| Referenztyp | Außen, Innen |
| Spannung - Versorgung, analog | 3V bis 3,6V |
| Spannung - Versorgung, digital | 1.7V ~ 1.9V |
| INL/DNL (LSB) | ±4, ±2 |
| Architektur | Stromsink |
| Betriebstemperatur | -40 °C bis 85 °C |
| Packung / Gehäuse | 48-VFQFN Exposed Pad |
| Lieferanten-Gerätepaket | 48-VQFN (7x7) |
| Typ der Montage | Oberflächenbefestigung |
| Basisproduktnummer | DAC3283 |
EigenschaftenvonDAC3283IRGZR
* Dual, 16-Bit, 800 MSPS DACS
* 8-Bit-Eingabe LVDS-Datenbus
- Byte-weite Datenbelastung
- 8 Probeneingabe FIFO
- Optional Datenmusterprüfer
* Multi-DAC-Synchronisierung
* Auswählbare 2x-4x Interpolationsfilter
- Stoppbanddämpfung > 85 dB
* Fs/2 und + Fs/4 Grobmischer
* Korrektur des digitalen Quadraturmodulators
- Gewinn-, Phasen- und Offsetkorrektur
* Temperatursensor
* 3- oder 4-Draht-Seriensteuerungsschnittstelle
* 1.2-V-Referenz auf dem Chip
* Differentielle skalierbare Leistung: 2 bis 20 mA
* Single-Carrier TM1 WCDMA ACLR: 82 dBc bei Fehl = 122,88 MHz
* Niedrige Leistung: 1,3 W bei 800 MSPS
* Platzersparnispaket: 48-Pin 7x7mm QFN
AnwendungenvonDAC3283IRGZR
* Zelluläre Basisstationen
* Vielfalt übertragen
* Breitbandkommunikation
* Digitale Synthese
Umwelt- und Exportklassifizierungen vonDAC3283IRGZR
| ZEITEN | Beschreibung |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
