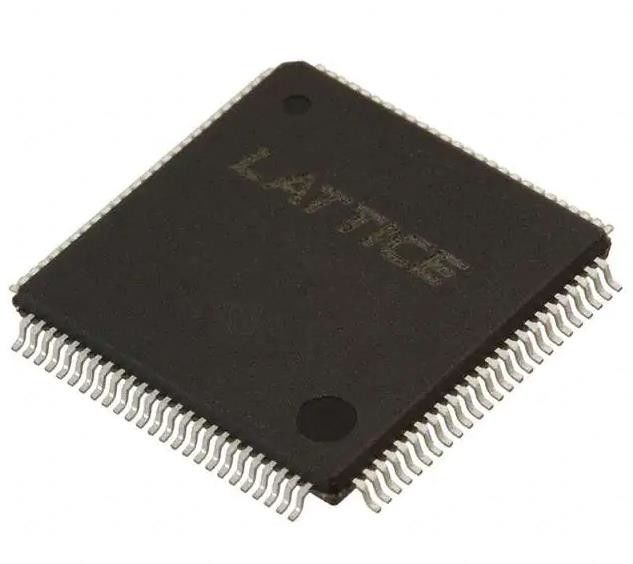

ISPLSI1032E-70LTN Komplex-programmierbare Digitalbausteine IC 128MC 15NS 100TQFP
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | ISPLSI1032E-70LTN |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Karton-Kasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Programmierbare Art: | Im System programmierbar | Verzögerungszeit tpd(1) Max.: | 15 ns |
|---|---|---|---|
| Spannungsversorgung - intern: | 4.5V ~ 5.5V | Zahl von Schaltelementen/von Blöcken: | 32 |
| Anzahl der Makrozellen: | 128 | Zahl von Toren: | 6000 |
| Anzahl der E/Ausgänge: | 64 | Betriebstemperatur: | -40 °C bis 85 °C (TA) |
| Markieren: | ISPLSI1032E-70LTN Komplex-programmierbare Digitalbausteine,Programmierbare 100TQFP Digitalbausteine |
||
Produkt-Beschreibung
ISPLSI1032E-70LTN Komplexe programmierbare Logikgeräte IC 128MC 15NS 100TQFP
ISPLSI 1032E-70LTNI IC CPLD 128MC 15NS 100TQFP
SpezifikationenISPLSI1032E-70LTN
| TYPE | Beschreibung |
| Kategorie | Integrierte Schaltungen (IC) |
| CPLDs (komplexe programmierbare Logikgeräte) | |
| Mfr | Gattice Halbleiter Corporation |
| Reihe | ispLSI® 1000E |
| Paket | Tray |
| Produktstatus | Veraltet |
| Programmierbarer Typ | In Systemprogrammierbar |
| Verzögerungszeit tpd(1) Max. | 15 ns |
| Spannungszufuhr - intern | 4.5V ~ 5.5V |
| Anzahl der Logik-Elemente/Blöcke | 32 |
| Anzahl der Makrozellen | 128 |
| Anzahl der Tore | 6000 |
| Anzahl der E/Ausgänge | 64 |
| Betriebstemperatur | -40 °C bis 85 °C (TA) |
| Typ der Montage | Oberflächenbefestigung |
| Packung / Gehäuse | 100-LQFP |
| Lieferanten-Gerätepaket | Einheitliche Datenbank |
| Basisproduktnummer | ISPLSI 1032E |
EigenschaftenvonISPLSI1032E-70LTN
• Programmierbare Logik mit hoher Dichte
¢ 6000 PLD-Tore
64 E/A-Pins, acht spezielle Eingänge
192 Register
¢ Hochgeschwindigkeitsverbindung weltweit
- Breite Eingabegänge für Schnellzähler, Staatsmaschinen, Adressdekodierer usw.
Kleine Logikblöcke für die Zufallslogik
• Hochleistungs-E2CMOS®-Technologie
️ fmax = 125 MHz Höchstbetriebsfrequenz
¢ tpd = 7,5 ns Verbreitungsverzögerung
TTL-kompatible Eingänge und Ausgänge
️ Elektrisch löschbar und neu programmierbar
nicht flüchtig
- 100% beim Herstellen geprüft
¢ Nicht genutzte Produkte sparen Strom, wenn sie abgeschaltet werden
• In-System-Programmierbar
¢ Programmierbar im System (ISPTM) 5V nur
¢ Erhöhung der Produktionserträge, Verkürzung der Markteinführungszeit und Verbesserung der Produktqualität
¢ Umprogrammierung von gelöteten Geräten zur schnelleren Prototypenbildung
• Bietet eine einfache Bedienung und schnelle Systemgeschwindigkeit von PLDs mit der Dichte und Flexibilität von Feldprogrammierbaren Gate-Arrays
Ein komplettes programmierbares Gerät kann Kleberlogik und strukturierte Designs kombinieren
Erweiterte Pin-Locking-Fähigkeit
4 spezielle Eingabe-Pins für die Uhr
️ Synchrone und asynchrone Uhren
Programmierbare Schaltfrequenzregelung zur Minimierung von Schaltgeräuschen
Flexible Anbringung von Nadeln
Optimierte globale Routing-Pool bietet globale Vernetzung
¢ Bleifreie Paketoptionen
Beschreibung der ISPLSI1032E-70LTN
Das ispLSI 1032E ist ein hochdichtes programmierbares Logikgerät mit 192 Registern, 64 Universal-E/A-Pins, acht dedizierten Eingangspins,Vier spezielle Clock-Eingabe-Pins und ein Global Routing Pool (GRP).
Umwelt- und Exportklassifizierungen vonISPLSI1032E-70LTN
| ZEITEN | Beschreibung |
| Feuchtigkeitsempfindlichkeit (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
