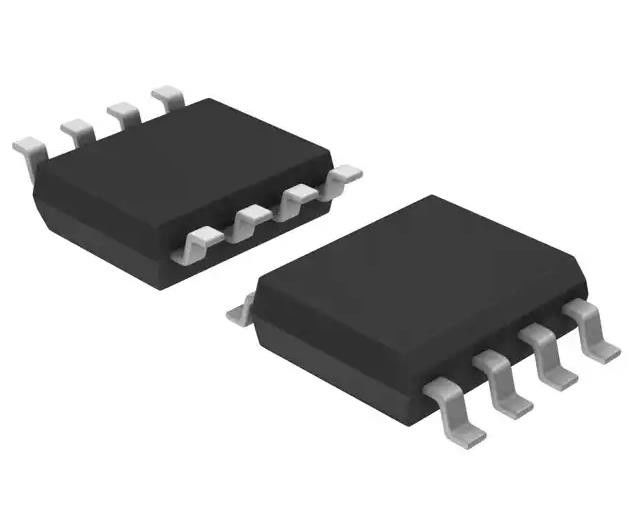

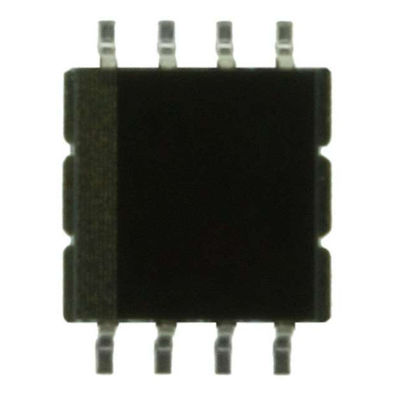

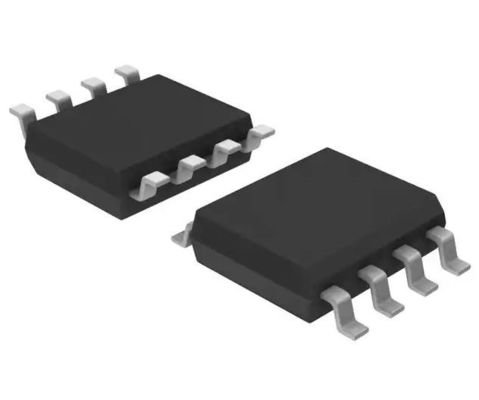

PCA9306DCTR-Spannungspegel-Übersetzer Bidirectional 1 Kanal SM8 des Stromkreis-2
Produktdetails:
| Herkunftsort: | Vorlage |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | PCA9306DCTR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Übersetzer Type: | Spannungspegel | Kanaltyp: | Bidirektional |
|---|---|---|---|
| Spannung - VCCA: | 1,2 V | 3,3 V | Spannung - VCCB: | 1,8 V | 5,5 V |
| Zahl von Stromkreisen: | 1 | Kanäle pro Stromkreis: | 2 |
| Markieren: | Bidirektionaler Spannungspegel-Übersetzer,2 Kanal-Spannungspegel-Übersetzer,PCA9306DCTR |
||
Produkt-Beschreibung
PCA9306DCTR-Spannungspegel-Übersetzer Bidirectional 1 Kanal SM8 des Stromkreis-2
IC-ÜBERSETZER BIDIREKTIONALES SM8
Spezifikationen von PCA9306DCTR
| ART | BESCHREIBUNG |
| Kategorie | Übersetzer, waagerecht ausgerichtete Schieber |
| Paket | Band u. Spule (TR) |
| Produkt-Status | Aktiv |
| Übersetzer Type | Spannungspegel |
| Kanaltyp | Bidirektional |
| Zahl von Stromkreisen | 1 |
| Kanäle pro Stromkreis | 2 |
| Spannung - VCCA | 1,2 V | 3,3 V |
| Spannung - VCCB | 1,8 V | 5,5 V |
| Eingangssignal | - |
| Ausgangssignal | - |
| Ertrag-Art | Offener Abfluss, Gegentakt |
| Datenrate | - |
| Betriebstemperatur | -40°C | 105°C (TA) |
| Eigenschaften | Selbst-Richtungs-Abfragung |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 8-LSSOP, 8-MSOP (0,110", 2.80mm Breite) |
| Lieferanten-Gerät-Paket | SM8 |
| Niedrige Produkt-Zahl | PCA9306 |
Eigenschaften von PCA9306DCTR
• bidirektionaler Übersetzer 2-Bit für SDA- und SCL-Linien in gemischten I2C-Anwendungen
• I2C und SMBus kompatibel
• Weniger als 1,5 ns maximale Laufzeitverzögerung, zum von Standard-modus- und Einstellung schnells-I2C Geräten und von mehrfachen Prüfern unterzubringen
• Erlaubt Spannungshöhen-Übersetzung zwischen
– 1.2-V VREF1 und 1.8-V, 2.5-V, 3.3-V oder 5-V VREF2
– 1.8-V VREF1 und 2.5-V, 3.3-V oder 5-V VREF2
– 2.5-V VREF1 und 3.3-V oder 5-V VREF2
– 3.3-V VREF1 und 5-V VREF2
• Stellt bidirektionale Spannungsübersetzung ohne Richtungsstift zur Verfügung
• Niedriger Durchlasswiderstand 3.5-Ω zwischen Input und Ausgabebausteinen liefert weniger Signalverzerrung
• Offen-Abfluss I2C Input-/Outputhäfen (SCL1, SDA1, SCL2 und SDA2)
• 5-V tolerante I2C Input-/Outputhäfen, zum der gemischten Signaloperation zu stützen
• Hochohmige Stifte SCL1, SDA1, SCL2 und SDA2 für en = Tief
• Festlegung-freie Operation für Isolierung wenn en = Tief
• Fließen Sie pinout für Leichtigkeit der Druck-circuitboard Spurnwegewahl durch
• Sperrungsleistung übersteigt 100 MA pro JESD 78, Klasse II
• Esd-Schutz übersteigt JESD 22
– Modell des Menschlich-Körpers 2000-V (A114-A)
– Modell des Aufladen-Gerätes 1000-V (C101)
Anwendungen von PCA9306DCTR
• I2C, SMBus, PMBus, MDIO, UART, langsames SDIO, GPIO und andere Zweisignalschnittstellen
• Server
• Router (zugeschaltete Ausrüstung der Telekommunikation)
• Personal Computer
• Industrielle Automatisierung
Klima- u. Export-Klassifikationen von PCA9306DCTR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
