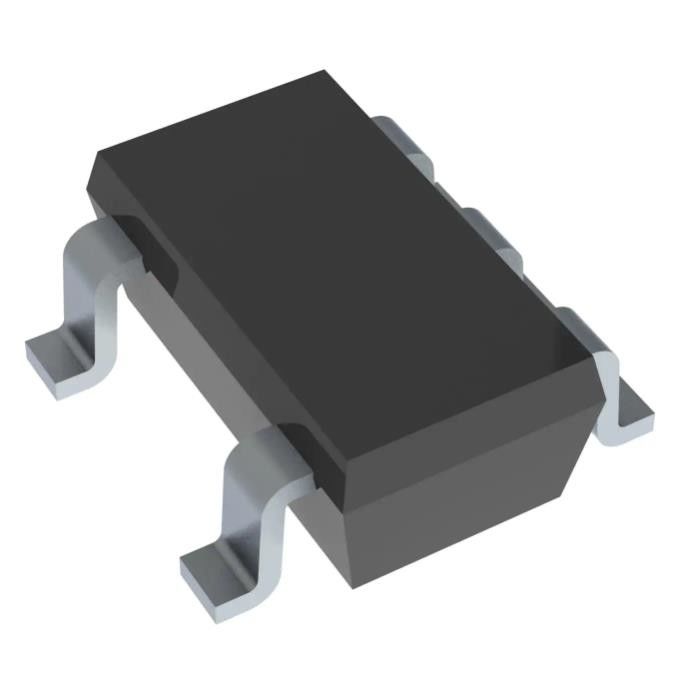

TPS7B6950DBVR Netzschalter Ics Ic Reg Linear 5v 150ma Sot23-5
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS7B6950DBVR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status-Ausgangskonfiguration: | Aktiv | Ausgangskonfiguration: | Positiv |
|---|---|---|---|
| Ertrag-Art: | Geregelt | Zahl von Reglern: | 1 |
| Spannung - eingegeben (maximal): | 40V | Spannung - Ertrag (Minute/geregelt): | 5V |
| Spannungs-Austritt (maximal): | 0.8V @ 100mA | Gegenwärtig - Ertrag: | 150mA |
Produkt-Beschreibung
TPS7B6950DBVR Netzschalter Ics Ic Reg Linear 5v 150ma Sot23-5
Linearer Spannungsregler-IC, positiv, fest, 1 Ausgang, 150 mA, SOT-23-5
Spezifikationen von TPS7B6950DBVR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – linear | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Ausgabekonfiguration | Positiv |
| Ausgabetyp | Fest |
| Anzahl der Regulierungsbehörden | 1 |
| Spannung – Eingang (max.) | 40V |
| Spannung – Ausgang (Min./Fest) | 5V |
| Spannung – Ausgang (max.) | - |
| Spannungsabfall (max.) | 0,8 V bei 100 mA |
| Aktueller Output | 150mA |
| Strom – Ruhezustand (Iq) | 25 µA |
| PSRR | 60 dB (100 Hz) |
| Steuerfunktionen | - |
| Schutzfunktionen | Überstrom, Übertemperatur, Kurzschluss, Unterspannungssperre (UVLO) |
| Betriebstemperatur | -40 °C ~ 105 °C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | SC-74A, SOT-753 |
| Gerätepaket des Lieferanten | SOT-23-5 |
| Basisproduktnummer | TPS7B6950 |
MerkmaleTPS7B6950DBVR
• 4 V bis 40 V breiter VI-Eingangsspannungsbereich mit bis zu 45 V Transienten
• Maximaler Ausgangsstrom: 150 mA
• Niedriger Ruhestrom (IQ):
– 15 µA typisch bei leichten Lasten
– Maximal 25 µA bei voller Temperatur
• 450 mV typische Low-Dropout-Spannung bei 100 mA Laststrom
• 10-mV-Leitungsregulierungsmaximum
• 20-mV-Lastregelung maximal
• Stabil mit Keramik-Ausgangskondensator mit niedrigem ESR (2,2 µF bis 100 µF)
• Feste Ausgangsspannungsoptionen von 3,3 V und 5 V
• Integrierter Fehlerschutz:
– Thermische Abschaltung
- Kurzschlussschutz
• Pakete:
– 5-poliges SOT-23-Gehäuse
– 4-poliges SOT-223-Gehäuse
AnwendungenvonTPS7B6950DBVR
• E-Meter, Wasserzähler und Gaszähler
• Haushaltsgeräte und Weiße Ware
• Feueralarm, Rauchmelder
• Medizinische, Gesundheits- und Fitnessanwendungen
Umwelt- und Exportklassifizierungen vonTPS7B6950DBVR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
