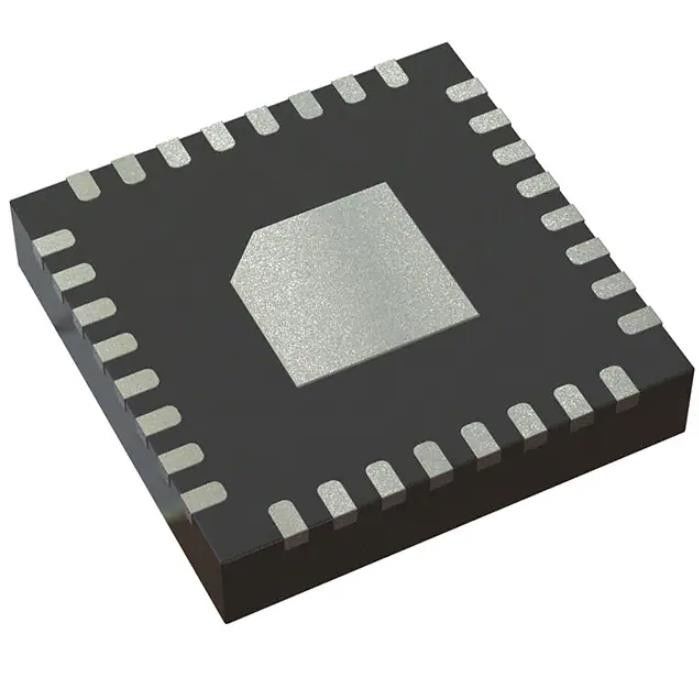

32VQFN Transceiver IC Leistungsschalter-ICs TUSB1210BRHBR
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TUSB1210BRHBR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status-Art: | Aktiv | Art: | Transceiver |
|---|---|---|---|
| Protokoll: | USB 2,0 | Zahl von Fahrern/von Empfängern: | 1/1 |
| Duplex: | Hälfte | Empfänger-Hysterese: | 50mV |
| Datenrate: | 480Mbps | Spannung - Versorgung: | 2.7V | 4.8V |
| Markieren: | 32VQFN-Transceiver-IC,32VQFN-Leistungsschalter-ICs,TUSB1210BRHBR |
||
Produkt-Beschreibung
TUSB1210BRHBR Netzschalter Ics Ic Transceiver Halb 1/1 32vqfn
1/1 Transceiver Half USB 2.0 32-VQFN (5x5)
Spezifikationen von TUSB1210BRHBR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Schnittstelle | |
| Treiber, Empfänger, Transceiver | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Typ | Transceiver |
| Protokoll | USB 2.0 |
| Anzahl der Treiber/Empfänger | 1/1 |
| Duplex | Halb |
| Empfängerhysterese | 50 mV |
| Datenrate | 480 Mbit/s |
| Spannungsversorgung | 2,7 V ~ 4,8 V |
| Betriebstemperatur | -40°C ~ 85°C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 32-VFQFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 32-VQFN (5x5) |
| Basisproduktnummer | TUSB1210 |
MerkmaleTUSB1210BRHBR
• USB2.0-PHY-Transceiver-Chip, der über eine ULPI-Schnittstelle mit einem USB-Controller verbunden werden kann und vollständig kompatibel ist mit:
– Universelle serielle Busspezifikation Rev. 2.0
– Ergänzung für unterwegs zur USB 2.0-Spezifikation Rev. 1.3
– UTMI+ Low Pin Interface (ULPI) Spezifikation Rev. 1.1
– ULPI 12-polige SDR-Schnittstelle
• Kompensation externer DP/DM-Leitungskomponenten (Patent Nr. US7965100 B1)
• Schnittstellen zu Host-, Peripherie- und OTG-Gerätekernen;Optimiert für tragbare Geräte oder System-ASICs mit integriertem USB-OTG-Gerätekern
• Vollständiges physisches USB-OTG-Frontend, das Host Negotiation Protocol (HNP) und Session Request Protocol (SRP) unterstützt.
• Die VBUS-Überspannungsschutzschaltung schützt den VBUS-Pin im Bereich von –2 V bis 20 V
• Interner 5-V-Kurzschlussschutz der DP-, DM- und ID-Pins für Kabelkurzschlüsse zum VBUS-Pin
• ULPI-Schnittstelle:
– E/A-Schnittstelle (1,8 V), optimiert für eine nicht terminierte Leitungsimpedanz von 50 Ω
– Der ULPI CLOCK-Pin (60 MHz) unterstützt Eingangs- und Ausgangstaktkonfigurationen
– Vollständig programmierbarer ULPI-konformer Registersatz
• Vollständiger Betriebstemperaturbereich in Industriequalität von –40 °C bis 85 °C
• Erhältlich in einem 32-Pin-Quad-Flat-No-Lead-Gehäuse [QFN (RHB)].
AnwendungenvonTUSB1210BRHBR
• Mobiltelefone
• Tragbare Computer
• Tablet-Geräte
• Videospielkonsolen
• Desktop-Computer
• Tragbare Musikplayer
Umwelt- und Exportklassifizierungen vonTUSB1210BRHBR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | 5A991G |
| HTSUS | 8542.39.0001 |
