Automobil-PMIC Netzschalter 17mA AEC-Q100 IC TPS65941111RWERQ1
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS65941111RWERQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Reihe: | Automobil, AEC-Q100 | Paket: | Band u. Spule (TR) |
|---|---|---|---|
| Produkt-Status: | Aktiv | Anwendungen: | Automobil |
| Gegenwärtig - Versorgung: | 17mA | Spannung - Versorgung: | 2.8V | 5.5V |
| Betriebstemperatur: | -40°C | 125°C (TA) | Befestigung der Art: | Oberflächenberg, benetzbare Flanke |
| Markieren: | TPS65941111RWERQ1,EGZ Q100 Automobil-PMIC,17mA Automobil-PMIC |
||
Produkt-Beschreibung
TPS65941111RWERQ1 Netzschalter-ICs 296-Tps65941111rwerq1tr-Nd

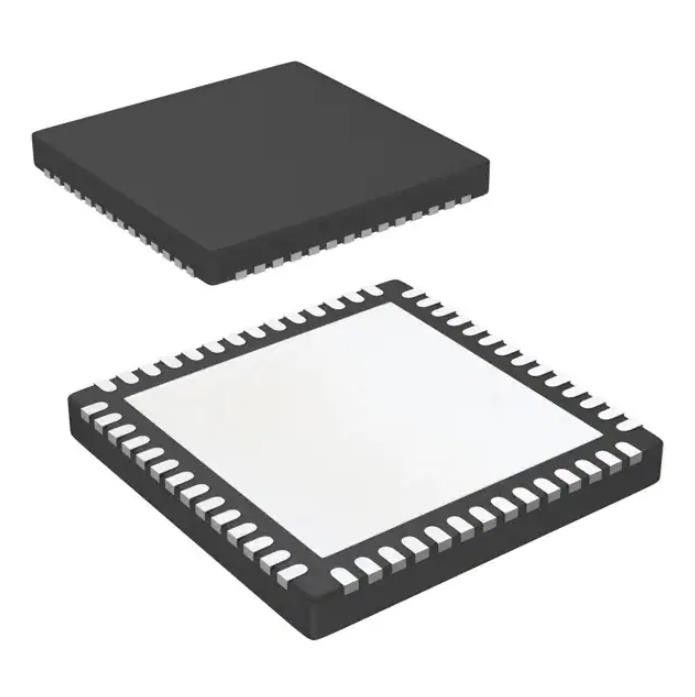

Automobil-PMIC 56-VQFNP (8x8)
Spezifikationen von TPS65941111RWERQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Energiemanagement – Spezialisiert | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100 |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Anwendungen | Automobil |
| Strom - Versorgung | 17mA |
| Spannungsversorgung | 2,8 V ~ 5,5 V |
| Betriebstemperatur | -40°C ~ 125°C (TA) |
| Befestigungsart | Oberflächenmontage, benetzbare Flanke |
| Paket/Koffer | 56-VFQFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 56-VQFNP (8x8) |
| Basisproduktnummer | TPS65941111 |
MerkmaleTPS65941111RWERQ1
• Qualifiziert für Automobilanwendungen
• AEC-Q100-qualifiziert mit den folgenden Ergebnissen:
– Das Gerät arbeitet mit einer Eingangsspannung von 3 V bis 5,5 V
– Gerätetemperaturklasse 1: –40 °C bis +125 °C Umgebungsbetriebstemperaturbereich
– Geräte-HBM-Klassifizierungsstufe 2
– Geräte-CDM-Klassifizierungsstufe C4A
• Konform mit der Funktionalen Sicherheit
– Entwickelt für funktionale Sicherheitsanwendungen
– Verfügbare Dokumentation zur Unterstützung des ISO 26262-Systemdesigns bis ASIL-D
– Verfügbare Dokumentation zur Unterstützung des IEC 61508-Systemdesigns bis SIL-3
– Systematische Fähigkeit bis ASIL-D
– Hardware-Integrität bis ASIL-D
– Eingangsspannungsüberwachung und Überspannungsschutz
– Unter-/Überspannungsüberwachung und Überstrom
Monitore auf allen Ausgangsversorgungsschienen
– Watchdog mit wählbarem Trigger-/Q&A-Modus
– Zwei Fehlersignalmonitore (ESMs) mit
wählbarer Pegel / PWM-Modus
– Temperaturüberwachung mit Übertemperaturwarnung und Überhitzungsabschaltung
– Bitintegritätsfehlererkennung (CRC) in internen Konfigurationsregistern und im nichtflüchtigen Speicher (NVM)
• Energieeffizient
– 2 μA typischer Abschaltstrom
– 7 μA typisch im reinen Notstromversorgungsmodus
– 20 μA typisch im Standby-Modus mit geringem Stromverbrauch
• Fünf Abwärtsregler für Schaltnetzteile (BUCK):
– Ausgangsspannungsbereich von 0,3 V bis 3,34 V in 5-, 10- oder 20-mV-Schritten
– Einer mit 4 A, drei mit 3,5 A und einer mit 2 A Ausgangsstromfähigkeit
– Flexible Mehrphasenfähigkeit für vier BUCKs: bis zu 14 A Ausgangsstrom von einer einzigen Schiene
– Kurzschluss- und Überstromschutz
– Interner Sanftanlauf zur Einschaltstrombegrenzung
– 2,2 MHz / 4,4 MHz Schaltfrequenz
– Möglichkeit zur Synchronisierung mit einem externen Takteingang
• Drei Low-Dropout-Linearregler (LDO) mit konfigurierbarem Bypass-Modus
– Ausgangsspannungsbereich von 0,6 V bis 3,3 V mit 50-mV-Schritten im linearen Regelungsmodus
AnwendungenvonTPS65941111RWERQ1
• Automobil-Infotainment und digitales Cluster, Navigationssysteme, Telematik, Karosserieelektronik und Beleuchtung
• Fortschrittliches Fahrerassistenzsystem (ADAS)
• Industrielle Steuerung und Automatisierung
Umwelt- und Exportklassifizierungen vonTPS65941111RWERQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | Unzutreffend |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
