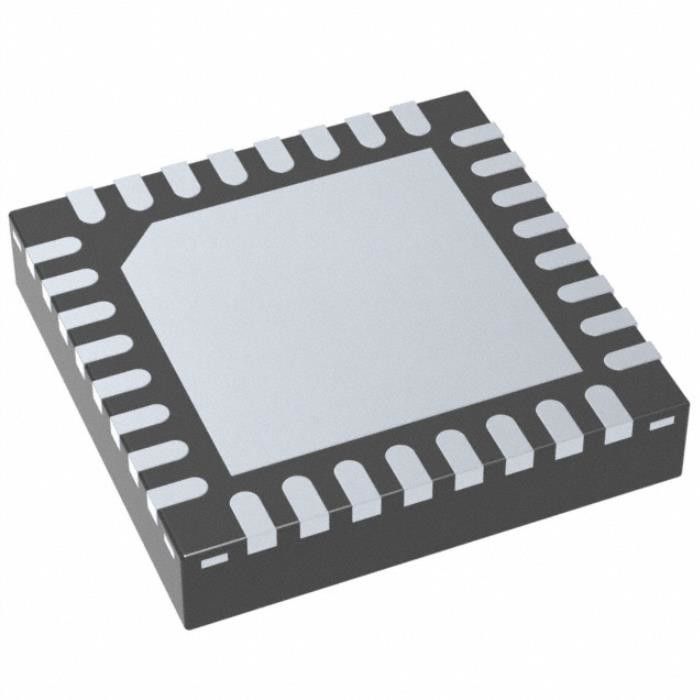

CC2640R2FRSMT IC Rf TXRX+MCU BLE 5,1 32VQFN ADE Chip
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | CC2640R2FRSMT |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Art: | TxRx + MCU | Rffamilie/-standard: | Bluetooth |
| Protokoll: | Bluetooth V5.1 | Modulation: | FSK |
| Frequenz: | 2.4GHz | Datenrate (maximal): | 2Mbps |
| Markieren: | CC2640R2FRSMT IC RF,32VQFN ADE Chip,BLE 5 |
||
Produkt-Beschreibung
BQ25050DQCR drahtloses Li-Ion 1cell 10wson Batterie Chg Rf-Modul-IC
CC2640R2FRSMT drahtloser Rf-Modul IC-Rf TXRX+MCU BLE 5,1 32VQFN
IC-Rf TxRx + MCU Bluetooth Bluetooth v5.1 2.4GHz 32-VFQFN stellte Auflage heraus
Spezifikationen von BQ25050DQCR
| ART | BESCHREIBUNG |
| Kategorie | Rf und Radioapparat |
| Rf-Transceiver IC | |
| Mfr | Texas Instruments |
| Reihe | SimpleLink™ |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| Art | TxRx + MCU |
| Rffamilie/-standard | Bluetooth |
| Protokoll | Bluetooth v5.1 |
| Modulation | FSK |
| Frequenz | 2.4GHz |
| Datenrate (maximal) | 2Mbps |
| Leistungsabgabe | 5dBm |
| Empfindlichkeit | -97dBm |
| Speicherkapazität | 128kB Blitz, 20kB RAM |
| Serielle Schnittstellen | I-² C, I-² S, SPI, UART |
| GPIO | 10 |
| Spannung - Versorgung | 1.8V | 3.8V |
| Gegenwärtig - empfangend | 5.9mA |
| Gegenwärtig - übertragend | 9.1mA |
| Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 32-VFQFN stellte Auflage heraus |
| Lieferanten-Gerät-Paket | 32-VQFN (4x4) |
| Niedrige Produkt-Zahl | CC2640 |
Eigenschaften von BQ25050DQCR
• Mikroregler
– Starkes Arm® Cortex®-M3
– Ergebnis EEMBC CoreMark®: 142
– Bis zu den Taktraten 48-MHz
– 275KB des Permanentspeichers einschließlich 128KB Insystem programmierbaren Blitzes
– Bis zu 28KB des Systems SRAM, von dem 20KB ultra-niedriges Durchsickern SRAM ist
– 8KB von SRAM für Pufferspeicher- oder Systemram Gebrauch
– cJTAG 2-Pin und JTAG-Entstörung
– Unterstützungen über der - Luftverbesserung (OTA)
• Ultra-niedriger Energie-Sensor-Prüfer
– Kann autonomes vom Rest des Systems laufen lassen
– 16-Bit-Architektur
– 2KB des ultra-niedrigen Durchsickerns SRAM für Code und Daten
• Leistungsfähige Codegrößenarchitektur, Fahrer, TI-RTOS, und Bluetooth®-Software legend in ROM, um mehr Blitz zur Verfügung zu stellen für die Anwendung
Anwendungen von BQ25050DQCR
• Haupt- und errichtende Automatisierung
– Verbundene Geräte
– Beleuchtung
– Intelligente Verschlüsse
– Zugänge
– Sicherheitssysteme
• Industriell
– Produktionsautomatisierung
– Anlagegutspurhaltung und -management
• Sport und Eignung
– Tragbare Eignungs- und Tätigkeitsmonitoren
– Intelligente Verfolger
– Patientenmonitoren
– Eignungsmaschinen
• VERSTECKT
– Spiel
– Zeigegeräte (drahtlose Tastatur und Maus)
Andere Eigenschaften von BQ25050DQCR
• RoHS-konforme Pakete
– 2,7 Millimeter × 2,7 Millimeter YFV DSBGA34 (14 GPIOs)
– 4 Millimeter × 4 Millimeter RSM VQFN32 (10 GPIOs)
– 5 Millimeter × 5 Millimeter RHB VQFN32 (15 GPIOs)
– 7 Millimeter × 7 Millimeter RGZ VQFN48 (31 GPIOs)
• Peripherie
– Alle digitalen Zusatzstifte können auf jedem möglichem GPIO verlegt werden
– Vier universelle Timer-Module (acht 16-Bit-- oder vier 32-Bit-Timer, PWM jedes)
– 12 bissen ADC, 200 ksamples/s, 8-Kanal- analoges MUX
– Ununterbrochener Zeitkomparator
– analoger Komparator der Ultra-niedrigen Energie
– Programmierbare Stromquelle
– UART, I2C und I2S
– 2× SSI (SPI, MICROWIRE, TI)
– Echtzeituhr (RTC)
– Modul der Sicherheit AES-128
– Wahrer Zufallszahlengenerator (TRNG)
– Unterstützung für acht kapazitiv-Abfragungsknöpfe
– Integrierter Temperaturfühler
• Externes System
– interner DC/DC Konverter des Auf-Chips
– Nahtlose Integration mit Ergänzungen der Strecke CC2590 und CC2592
– Sehr wenige externe Komponenten
– Pin kompatibel mit den Geräten CC2640 und CC2650 SimpleLink™ in allen VQFN-Paketen
– Pin kompatibel mit dem SimpleLink™ CC2642R und CC2652R-Geräten in 7 Millimeter x Pakete 7 Millimeter VQFN
– Pin kompatibel mit dem Gerät SimpleLink™ CC1350 in 4 Millimeter × 4 Millimeter und in 5 Millimeter × Pakete 5 Millimeter VQFN
• Geringe Energie
– Breiter Versorgungsspannungsbereich
• Normalbetrieb: 1,8 bis 3,8 V
• Externer Reglermodus: 1,7 bis 1,95 V
– Aktiv-Modus RX: 5,9 MA
– Aktiv-Modus TX bei 0 dBm: 6,1 MA
– Aktiv-Modus TX bei dBm +5: 9,1 MA
– Aktiv-Modus MCU: 61 µA/MHz
– Aktiv-Modus MCU: 48,5 CoreMark/mA
– Aktiv-Modus-Sensor-Prüfer: 0.4mA + 8,2 µA/MHz
– Bereitschaft: µA 1,1 (RTC-Betrieb und RAM-/CPUzurückhalten)
– Abschaltung: Na 100 (wachen Sie auf externen Ereignissen) auf
• Rf-Abschnitt
– Transceiver Rf-2.4-GHz kompatibel mit niedriger Energie 5,1 Bluetooth® und früherem LE specifications
– Ausgezeichnete Empfängerempfindlichkeit (– dBm 97 für BLE), Selektivität und Blockieren von Leistung
– Verbindungsbudget von DB 102 für BLE
– Programmierbares Spitzenleistung dBm bis +5
– Unsymmetrische oder differenziale Rf-Schnittstelle
– Passend für die Systeme, die Befolgung der weltweiten Hochfrequenzregelungen anvisieren
• ETSI-en 300 328 (Europa)
• Klasse 440 2 (Europa) en 300
• Teil 15 (US) FCC CFR47
• ARIB STD-T66 (Japan)
Klima- u. Export-Klassifikationen von BQ25050DQCR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 5A992C |
| HTSUS | 8542.31.0001 |
