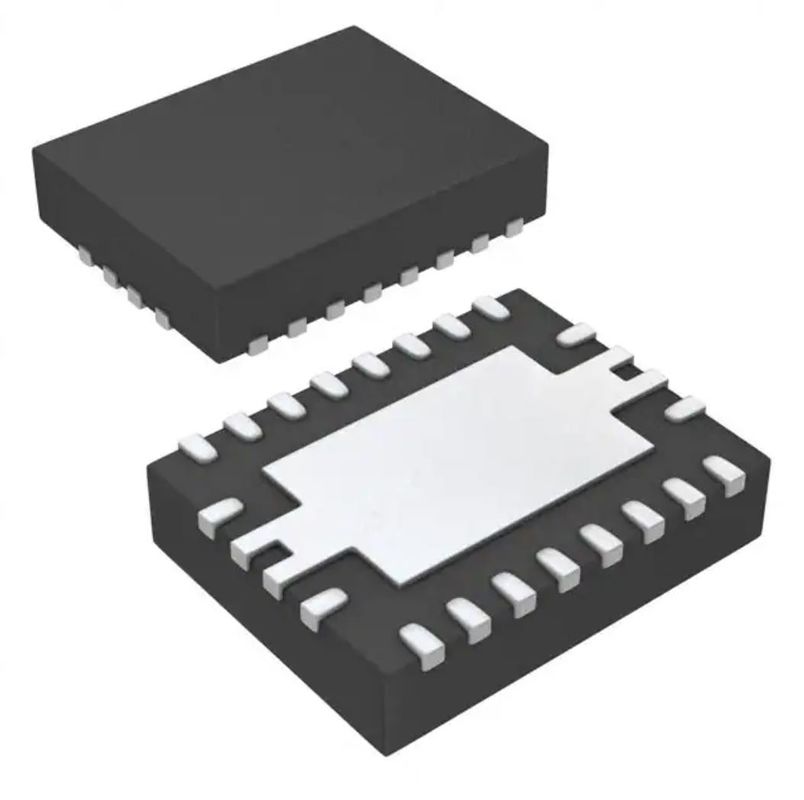

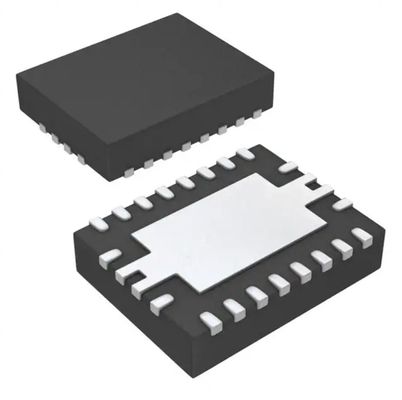

TPS61088QRHLRQ1 DIP-IC-Sockel PWR MGMT IC-Schaltregler
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TPS61088QRHLRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Gegenwärtig - Ertrag: | 10A | Frequenz - Schaltung: | 200kHz | 2.2MHz |
|---|---|---|---|
| Synchroner Gleichrichter: | Ja | Betriebstemperatur: | -40°C | 125°C (TJ) |
| Befestigung der Art: | Oberflächenberg | Paket/Fall: | 20-VFQFN stellte Auflage heraus |
| Lieferanten-Gerät-Paket: | 20-VQFN (3.5x4.5) | Niedrige Produkt-Zahl: | TPS61088 |
| Markieren: | TPS61088QRHLRQ1 DIP IC,DIP IC Sockel PWR MGMT,PWR MGMT IC Schaltregler |
||
Produkt-Beschreibung
TPS61088QRHLRQ1 Dip Ic Sockets Ic Pwr Mgmt Schaltregler
Boost-Schaltregler-IC, positiv, einstellbar, 4,5 V, 1 Ausgang, 10 A, 20-VFQFN, freiliegendes Pad
Spezifikationen von TPS61088QRHLRQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100 |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Funktion | Steigern Sie |
| Ausgabekonfiguration | Positiv |
| Topologie | Schub |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 2,7V |
| Spannung – Eingang (max.) | 12V |
| Spannung – Ausgang (Min./Fest) | 4,5V |
| Spannung – Ausgang (max.) | 12,6 V |
| Aktueller Output | 10 A |
| Frequenz - Umschalten | 200 kHz ~ 2,2 MHz |
| Synchrongleichrichter | Ja |
| Betriebstemperatur | -40°C ~ 125°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 20-VFQFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 20-VQFN (3,5x4,5) |
| Basisproduktnummer | TPS61088 |
MerkmaleTPS61088QRHLRQ1
• AEC-Q100-qualifiziert fürAutomobilanwendungen:
– GerätetemperaturKlasse 1: –40°C bis+125°C, TA
• Eingangsspannungsbereich: 2,7auf 12 V
• Ausgangsspannungsbereich: 4.5 bis 12,6 V
• 10-A-Schaltstrom
• Höher als 90 %Effizienz bei VIN = 5 V,VOUT = 9 V und IOUT = 3 A
• Modusauswahl zwischenPFM-Modus und erzwungenPWM-Modus bei geringer Last
• 1 µA Strom in VINPin während des Herunterfahrens
• WiderstandsprogrammierbarSpitzenstrombegrenzung umschalten
• Einstellbare UmschaltungFrequenz: 200 kHz bis 2,2MHz
• Programmierbarer Sanftanlauf
• AusgangsüberspannungSchutz bei 13,2 V
• Zyklus für ZyklusÜberstromschutz
• Thermische Abschaltung
• 4,50 mm × 3,50 mm 20-Pin VQFN-Paket
• Erstellen Sie ein individuelles DesignVerwendung des TPS61088-Q1mit der WEBENCH PowerDesigner
AnwendungenvonTPS61088QRHLRQ1
• Automobil-E-Call
• Intelligente Automobilantenne
• Automotive Power overKoax-Anwendungen
Umwelt- und Exportklassifizierungen vonTPS60400DBVR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
