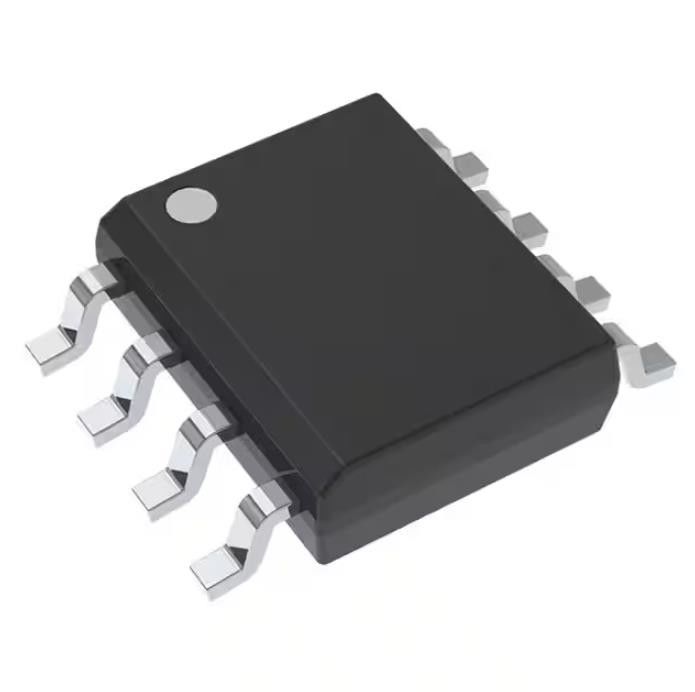

Universeller CMOS IC Komparator 2 Gen Pur 8soic TLC3702MDRG4
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLC3702MDRG4 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Texas Instruments | Reihe: | LinCMOS™ |
|---|---|---|---|
| Paket: | Band u. Spule (TR) | Produkt-Status: | Eingestellt am Digi-Schlüssel |
| Art: | Universeller Zweck | Zahl von Elementen: | 2 |
| Ertrag-Art: | CMOS, Gegentakt, TTL | Spannung - Versorgung, einzeln/Doppel (±): | 4V | 16V |
| Markieren: | TLC3702MDRG4,Universeller Komparator CMOS IC,IC-Komparator 2 Gen Pur |
||
Produkt-Beschreibung
TLC3702MDRG4 Emmc-Speicherchip-IC-Komparator 2 Gen Pur 8soic
Komparator Allzweck-CMOS, Push-Pull, TTL 8-SOIC
Spezifikationen vonTLC3702MDR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Linear | |
| Komparatoren | |
| Hersteller | Texas Instruments |
| Serie | LinCMOS™ |
| Paket | Tape & Reel (TR) |
| Produktstatus | Bei Digi-Key eingestellt |
| Typ | Allgemeiner Zweck |
| Anzahl der Elemente | 2 |
| Ausgabetyp | CMOS, Push-Pull, TTL |
| Spannung – Versorgung, Single/Dual (±) | 4V ~ 16V |
| Spannung – Eingangsoffset (max.) | 5 mV bei 10 V |
| Strom – Eingangsvorspannung (max.) | 5 pA bei 5 V |
| Strom - Ausgang (Typ) | 20mA |
| Aktuell – Ruhezustand (max.) | 90µA |
| CMRR, PSRR (Typ) | 84 dB CMRR |
| Ausbreitungsverzögerung (max.) | 4,5µs |
| Hysterese | - |
| Betriebstemperatur | -55 °C ~ 125 °C |
| Paket/Koffer | 8-SOIC (0,154", 3,90 mm Breite) |
| Befestigungsart | Oberflächenmontage |
| Gerätepaket des Lieferanten | 8-SOIC |
| Basisproduktnummer | TLC3702 |
MerkmaleTLC3702MDR
• Push-Pull-CMOS-Ausgang treibt kapazitiv an
Lasten ohne Pullup-Widerstand,
IO = ± 8 mA
• Sehr geringer Stromverbrauch...100 μW typ. bei 5 V
• Schnelle Reaktionszeit ...tPLH = 2,7 μs typ
• Mit 5-mV-Overdrive
• Single-Supply-Betrieb...3 V bis 16 V TLC3702M ...4 V bis 16 V
• On-Chip-ESD-Schutz
Anwendungen vonTLC3702MDR
Der TLC3702 besteht aus zwei unabhängigen Micropower-Spannungskomparatoren, die für den Betrieb mit einer einzigen Versorgung ausgelegt sind und mit modernen HCMOS-Logiksystemen kompatibel sind.Sie ähneln funktionell dem LM339, verbrauchen jedoch ein Zwanzigstel der Leistung für ähnliche Reaktionszeiten.Die Push-Pull-CMOS-Ausgangsstufe treibt kapazitive Lasten direkt ohne einen stromverbrauchenden Pullup-Widerstand an, um die angegebene Reaktionszeit zu erreichen.Der Verzicht auf den Pullup-Widerstand reduziert nicht nur die Verlustleistung, sondern spart auch Platz auf der Platine und Komponentenkosten.Die Ausgangsstufe ist auch vollständig mit den TTL-Anforderungen kompatibel.
Umwelt- und Exportklassifizierungen vonTLC3702MDR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
