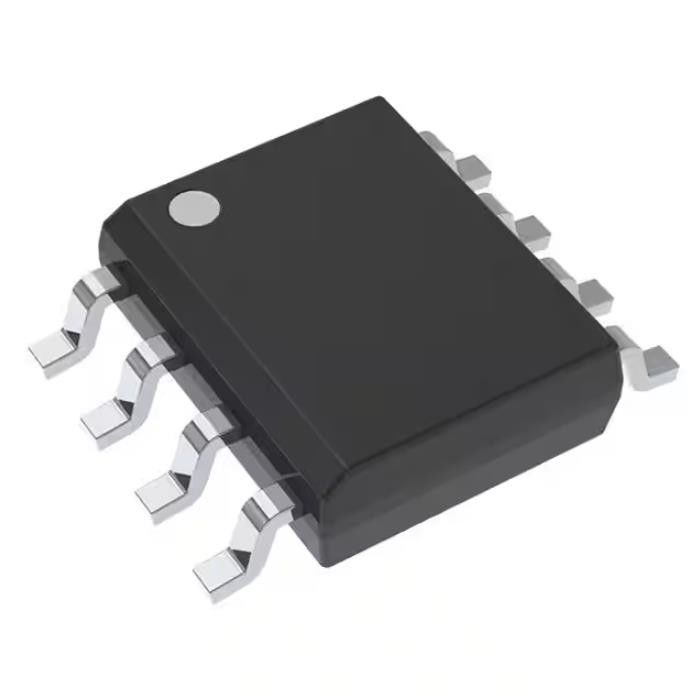

TLC3702MDR Emmc 296-48688-1-Nd Gedächtnis-Chip Ic Comparator-2 Gen Pur 8soic
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLC3702MDR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Art: | Universeller Zweck |
|---|---|---|---|
| Zahl von Elementen: | 2 | Ertrag-Art: | CMOS, Gegentakt, TTL |
| Spannung - Versorgung, einzeln/Doppel (±): | 4V | 16V | Spannung - Input-Ausgleich (maximal): | 5mV @ 10V |
| Gegenwärtig - eingegebene Neigung (maximal): | 5pA @ 5V | Gegenwärtig - Ertrag (Art): | 20mA |
Produkt-Beschreibung
TLC3702MDR Emmc 296-48688-1-Nd Gedächtnis-Chip Ic Comparator-2 Gen Pur 8soic
Komparator universeller CMOS, Gegentakt, TTL 8-SOIC
Spezifikationen von TLC3702MDR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Linear | |
| Komparatoren | |
| Mfr | Texas Instruments |
| Reihe | LinCMOS™ |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Art | Universeller Zweck |
| Zahl von Elementen | 2 |
| Ertrag-Art | CMOS, Gegentakt, TTL |
| Spannung - Versorgung, einzeln/Doppel (±) | 4V | 16V |
| Spannung - Input-Ausgleich (maximal) | 5mV @ 10V |
| Gegenwärtig - eingegebene Neigung (maximal) | 5pA @ 5V |
| Gegenwärtig - Ertrag (Art) | 20mA |
| Gegenwärtig - bewegungslos (maximal) | 90µA |
| CMRR, PSRR (Art) | 84dB CMRR |
| Laufzeitverzögerung (maximal) | 4.5µs |
| Hysterese | - |
| Betriebstemperatur | -55°C | 125°C |
| Paket/Fall | 8-SOIC (0,154", 3.90mm Breite) |
| Befestigung der Art | Oberflächenberg |
| Lieferanten-Gerät-Paket | 8-SOIC |
| Niedrige Produkt-Zahl | TLC3702 |
Eigenschaften von TLC3702MDR
• Gegentakt-CMOS-Ertrag fährt kapazitives
Lasten ohne Pullup Widerstand,
IO = ± 8 MA
• geringe Energie… 100 μW Art bei 5 V
• Schnelles Antwortzeit… tPLH = 2,7 μs Art
• Mit Schnellgang 5-mV
• Einzel-Versorgungs-Operation… 3 V bis 16 V TLC3702M… 4 V bis 16 V
• Auf-Chip ESD-Schutz
Anwendungen von TLC3702MDR
Das TLC3702 besteht aus zwei unabhängigen Mikroleistungsspannungskomparatoren, die entworfen sind, um von einer einzelnen Versorgung zu funktionieren und mit modernen HCMOS-Logiksystemen kompatibel zu sein. Sie sind dem LM339 aber Gebrauch onetwentieth der Energie für ähnliche Antwortzeiten funktionell ähnlich. Die Gegentakt-CMOS-Endstufe fährt kapazitive Lasten direkt ohne einen powerconsuming pullup Widerstand, um die angegebene Antwortzeit zu erzielen. Das Beseitigen des pullup Widerstandes verringert nicht nur Verlustleistung, aber spart auch Brettraum und Komponentenkosten. Die Endstufe ist auch völlig - mit TTL-Anforderungen kompatibel.
Klima- u. Export-Klassifikationen von TLC3702MDR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
