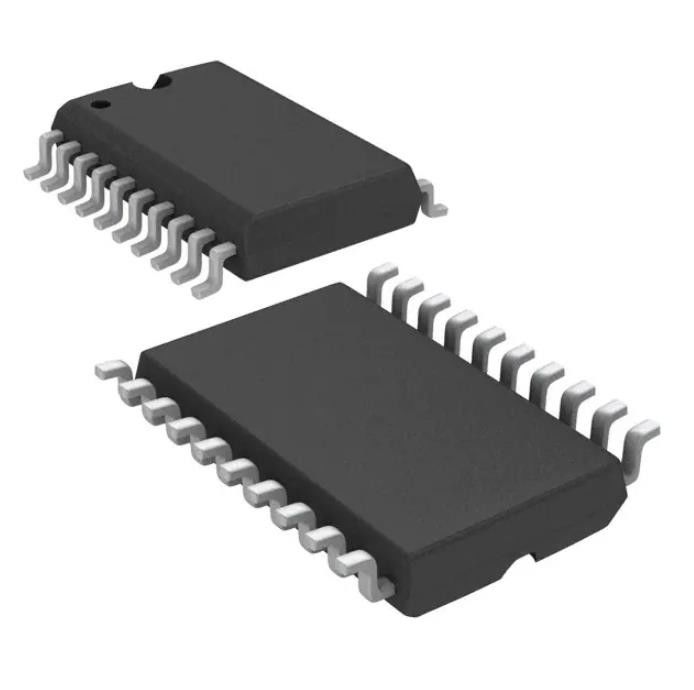

TLC1543QDWR 10-Bit-Analog-Digital-Wandler, 11 Eingänge, 1 SAR, 20 SOIC
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | TLC1543QDWR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Zahl von Stückchen: | 10 |
|---|---|---|---|
| Abtastrate (pro zweites): | 38k | Zahl von Input: | 11 |
| Eingegebene Art: | Unsymmetrisch | Daten-Schnittstelle: | SPI |
| Konfiguration: | MUX-S/H-ADC | Verhältnis - VERSENDEND UND BEHANDELND: ADC: | 1:01 |
| Markieren: | TLC1543QDWR,10 biss Analog-Digitalkonverter,Analog-Digitalkonverter mit 20 SOIC |
||
Produkt-Beschreibung
TLC1543QDWR Emmc Speicherchip Ic Adc 10bit Sar 20soic 296-42694-1-ND
10-Bit-Analog-Digital-Wandler 11 Eingang 1 SAR 20-SOIC
Spezifikationen vonTLC1543QDWR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Datenerfassung | |
| Analog-Digital-Wandler (ADC) | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Anzahl der Bits | 10 |
| Abtastrate (pro Sekunde) | 38k |
| Anzahl der Eingänge | 11 |
| Eingabetyp | Single-Ended |
| Datenschnittstelle | SPI |
| Aufbau | MUX-S/H-ADC |
| Verhältnis - S/H:ADC | 1:01 |
| Anzahl der A/D-Wandler | 1 |
| Die Architektur | SAR |
| Referenztyp | Extern |
| Spannung – Versorgung, analog | 5V |
| Spannung – Versorgung, digital | 5V |
| Merkmale | Wählbare Adresse |
| Betriebstemperatur | -40 °C ~ 125 °C |
| Paket/Koffer | 20-SOIC (0,295", 7,50 mm Breite) |
| Gerätepaket des Lieferanten | 20-SOIC |
| Befestigungsart | Oberflächenmontage |
| Basisproduktnummer | TLC1543 |
MerkmaleTLC1543QDWR
• A/D-Wandler mit 10-Bit-Auflösung
• 11 analoge Eingangskanäle
• Drei integrierte Selbsttestmodi
• Integrierte Sample-and-Hold-Funktion
• Gesamter nicht angepasster Fehler: ±1LSB max
• On-Chip-Systemuhr
• Ausgabe am Ende der Konvertierung (EOC).
• Terminal kompatibel mit TLC542
• CMOS-Technologie
Anwendungen vonTLC1543IDWR
Die TLC1542C, TLC1542I, TLC1542M, TLC1542Q, TLC1543C, TLC1543I und TLC1543Q sind 10-Bit-CMOS-Analog-Digital-Wandler mit geschaltetem Kondensator und sukzessiver Approximation.Diese Geräte verfügen über drei Eingänge und einen 3-Status-Ausgang [Chipauswahl (CS), Eingangs-/Ausgangstakt (I/O CLOCK), Adresseingang (ADDRESS) und Datenausgang (DATA OUT)], die eine direkte 4-Draht-Verbindung bieten Schnittstelle zum seriellen Port eines Host-Prozessors.Diese Geräte ermöglichen Hochgeschwindigkeitsdaten
Transfersvom Gastgeber.
Umwelt- und Exportklassifizierungen vonTLC1543QDWR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
