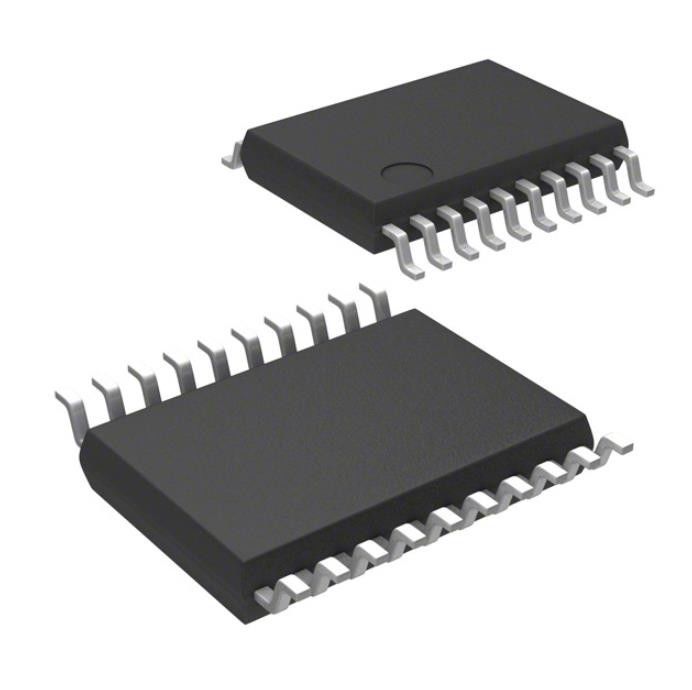

STM8S103F3P6TR Emmc Speicherchip Ic Mcu 8bit 8kb Flash 20tssop
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | STM8S103F3P6TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Input/Output: | 16 | Programm-Speicherkapazität: | 8KB (8K x 8) |
|---|---|---|---|
| Programm-Gedächtnis-Art: | BLITZ | EEPROM-Größe: | 640 x 8 |
| RAM Size: | 1K x 8 | Spannung - Versorgung (Vcc/Vdd): | 2.95V | 5.5V |
| Oszillator-Art: | A/D 5x10b | Betriebstemperatur: | -40°C | 85°C (TA) |
Produkt-Beschreibung
STM8S103F3P6TR Emmc Speicherchip Ic Mcu 8bit 8kb Flash 20tssop
STM8 STM8S Mikrocontroller IC 8-Bit 16MHz 8KB (8K x 8) FLASH 20-TSSOP
Spezifikationen vonSTM8S103F3P6TR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | STMicroelectronics |
| Serie | STM8S |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | STM8 |
| Kerngröße | 8 Bit |
| Geschwindigkeit | 16 MHz |
| Konnektivität | I²C, IrDA, LINbus, SPI, UART/USART |
| Peripheriegeräte | Brownout-Erkennung/Reset, POR, PWM, WDT |
| Anzahl der E/A | 16 |
| Programmspeichergröße | 8 KB (8 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 640 x 8 |
| RAM-Größe | 1K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 2,95 V ~ 5,5 V |
| Datenkonverter | A/D 5x10b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 20-TSSOP (0,173", 4,40 mm Breite) |
| Gerätepaket des Lieferanten | 20-TSSOP |
| Basisproduktnummer | STM8 |
MerkmaleSTM8S103F3P6TR
Kern
• Fortschrittlicher 16-MHz-STM8-Kern mit Harvard-Architektur und 3-Stufen-Pipeline
• Erweiterter Befehlssatz
Erinnerungen
• Programmspeicher: 8 Kbyte Flash;Daten
Haltbarkeit 20 Jahre bei 55 °C nach 10 kZyklen
• Datenspeicher: 640 Byte True Data EEPROM;Ausdauer 300 kmZyklus
• RAM: 1 KByte Takt-, Reset- und Versorgungsverwaltung
• 2,95 bis 5,5 V Betriebsspannung
• Flexible Taktsteuerung, 4 Master-Taktquellen
– Quarzresonator-Oszillator mit geringer Leistung
– Externer Takteingang
– Interner, vom Benutzer trimmbarer 16-MHz-RC
– Interner 128-kHz-RC mit geringem Stromverbrauch
• Uhrsicherheitssystem mit Uhrüberwachung
• Energieverwaltung:
– Energiesparmodi (Warten, Aktiv-Halt, Halt)
– Peripherieuhren einzeln abschalten
• Permanent aktiver, verbrauchsarmer Power-On- und Power-Down-Reset
Unterbrechungsmanagement
• Verschachtelter Interrupt-Controller mit 32 Interrupts
• Bis zu 27 externe Interrupts auf 6 Vektoren
Timer
• Fortschrittlicher Steuerungs-Timer: 16-Bit, 4 CAPCOM-Kanäle, 3 komplementäre Ausgänge, Totzeiteinfügung und flexible Synchronisierung
Anwendungen vonSTM8S103F3P6TR
• Taktvorteiler: Um den besten Kompromiss zwischen Geschwindigkeit und Stromverbrauch zu erzielen, kann die Taktfrequenz der CPU und der Peripheriegeräte durch einen programmierbaren Vorteiler angepasst werden.
• Sichere Taktumschaltung: Taktquellen können im Fly-in-Run-Modus über ein Konfigurationsregister sicher geändert werden.Das Taktsignal wird erst umgeschaltet, wenn die neue Taktquelle bereit ist.Das Design garantiert ein störungsfreies Umschalten.
• Taktverwaltung: zur Reduzierung des Stromverbrauchs
Umwelt- und Exportklassifizierungen vonSTM8S103F3P6TR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
