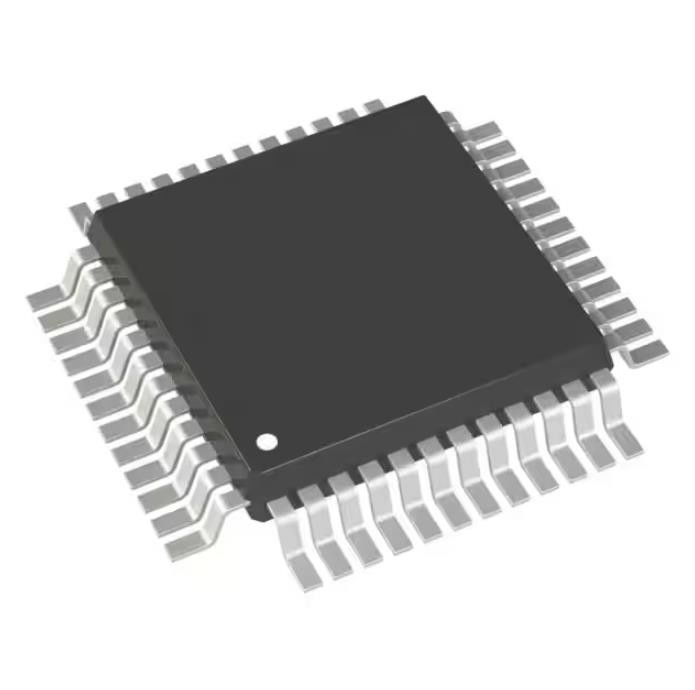

STM8L151K4T6TR Emmc Speicherchip Ic Mcu 8bit 16kb Flash 32lqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | STM8L151K4T6TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Kern-Prozessor: | STM8 | Speicherkapazität: | 8-Bit |
| Geschwindigkeit: | 16MHz | Zusammenhang: | I-² C, IrDA, SPI, UART/USART |
| Peripherie: | Spannungsabfall ermitteln,/Zurückstellen, DMA, IR, POR, PWM, WDT | Zahl von Input/Output: | 30 |
Produkt-Beschreibung
STM8L151K4T6TR Emmc Speicherchip Ic Mcu 8bit 16kb Flash 32lqfp
STM8 STM8L EnergyLite Mikrocontroller IC 8-Bit 16MHz 16KB (16K x 8) FLASH 32-LQFP (7x7)
Spezifikationen vonSTM8L151K4T6TR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | STMicroelectronics |
| Serie | STM8L EnergyLite |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | STM8 |
| Kerngröße | 8 Bit |
| Geschwindigkeit | 16 MHz |
| Konnektivität | I²C, IrDA, SPI, UART/USART |
| Peripheriegeräte | Brownout-Erkennung/Reset, DMA, IR, POR, PWM, WDT |
| Anzahl der E/A | 30 |
| Programmspeichergröße | 16 KB (16 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 1K x 8 |
| RAM-Größe | 2K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 1,8 V ~ 3,6 V |
| Datenkonverter | A/D 22x12b;D/A 1x12b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 32-LQFP |
| Gerätepaket des Lieferanten | 32-LQFP (7x7) |
| Basisproduktnummer | STM8 |
MerkmaleSTM8L151K4T6TR
• Betriebsbedingungen
– Betriebsspannungsbereich 1,8 V bis 3,6 V (bis auf 1,65 V beim Ausschalten)
– Temp.Bereich: - 40 °C bis 85, 105 oder 125 °C
• Low-Power-Funktionen
– 5 Energiesparmodi: Warten, Energiesparmodus (5,1 µA), Energiesparmodus (3 µA), Aktiv-Halt mit vollem RTC (1,3 µA), Halt (350 nA)
– Verbrauch: 195 µA/MHz + 440 µA
– Extrem niedrige Leckage pro I/0: 50 nA
– Schnelles Aufwachen aus Halt: 4,7 µs
• Fortschrittlicher STM8-Kern
– Harvard-Architektur und 3-stufige Pipeline
– Max. Freq.16 MHz, 16 CISC MIPS Spitze
– Bis zu 40 externe Interrupt-Quellen
• Reset- und Versorgungsmanagement
– Geringer Stromverbrauch, extrem sicheres BOR-Reset mit
5 wählbare Schwellenwerte
– POR/PDR mit extrem geringem Stromverbrauch
– Programmierbarer Spannungsdetektor (PVD)
• Uhrenverwaltung
– 1 bis 16 MHz Quarzoszillator
– 32-kHz-Quarzoszillator
– Interner, werksseitig getrimmter 16-MHz-RC
– Interner 38-kHz-RC mit geringem Verbrauch
– Uhrsicherheitssystem
• RTC mit geringem Stromverbrauch
– BCD-Kalender mit Alarmunterbrechung
– Automatisches Aufwachen aus dem Halt mit periodischer Unterbrechung
• LCD: bis zu 4x28 Segmente mit Aufwärtswandler
• Erinnerungen
– Bis zu 32 KByte Flash-Programmspeicher und 1 KByte Daten-EEPROM mit ECC, RWW
– Flexible Schreib- und Leseschutzmodi
– Bis zu 2 KB RAM
• DMA
– 4 Kanäle;Unterstützte Peripheriegeräte: ADC, DAC, SPI, I2C, USART, Timer
Anwendungen vonSTM8L151K4T6TR
• Harvard-Architektur
• 3-stufige Rohrleitung
• 32-Bit breiter Programmspeicherbus – Abruf der meisten Befehle in einem Zyklus
• X- und Y-16-Bit-Indexregister – ermöglichen indizierte Adressierungsmodi mit oder ohne Offset und Datenmanipulationen vom Typ Lesen, Ändern und Schreiben
• 8-Bit-Akkumulator
• 24-Bit-Programmzähler – 16 MByte linearer Speicherplatz
• 16-Bit-Stapelzeiger – Zugriff auf einen 64-KByte-Stack
• 8-Bit-Bedingungscoderegister – 7 Bedingungsflags für das Ergebnis des letzten Befehls
Umwelt- und Exportklassifizierungen vonSTM8L151K4T6TR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
