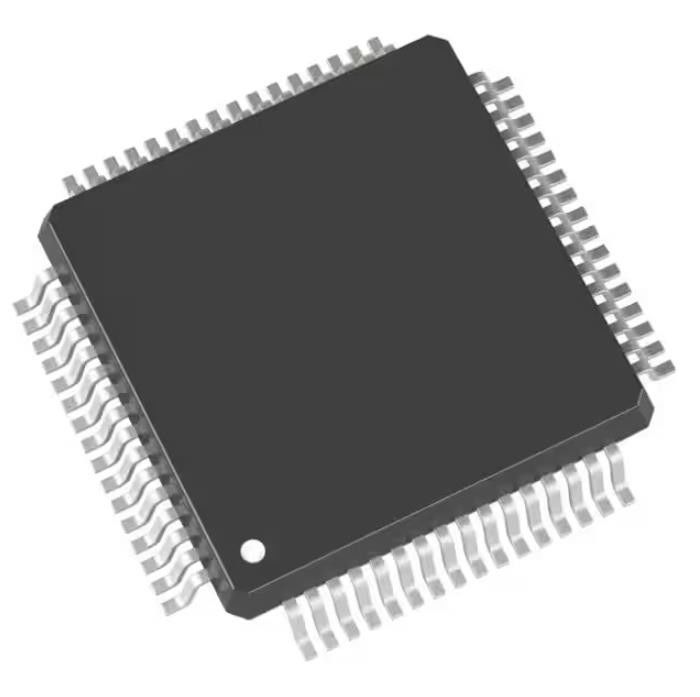

STM32L151R8T6ATR Emmc Speicherchip Ic Mcu 32bit 64kb Flash 64lqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | STM32L151R8T6ATR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | STMicroelectronics | Reihe: | STM32L1 |
|---|---|---|---|
| Paket: | Band u. Spule (TR) | Produkt-Status: | Aktiv |
| Digi-Schlüssel programmierbar: | Nicht überprüft | Kern-Prozessor: | ARM® Cortex®-M3 |
| Speicherkapazität: | 32-Bit-einkerniges | Geschwindigkeit: | 32MHz |
Produkt-Beschreibung
STM32L151R8T6ATR Emmc Speicherchip Ic Mcu 32bit 64kb Flash 64lqfp
ARM® Cortex®-M3 STM32L1 Mikrocontroller-IC 32-Bit Single-Core 32 MHz 64 KB (64 K x 8) FLASH 64-LQFP (10 x 10)
Spezifikationen vonSTM32L151R8T6ATR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | STMicroelectronics |
| Serie | STM32L1 |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | ARM® Cortex®-M3 |
| Kerngröße | 32-Bit-Single-Core |
| Geschwindigkeit | 32 MHz |
| Konnektivität | I²C, IrDA, LINbus, SPI, UART/USART, USB |
| Peripheriegeräte | Brownout-Erkennung/Reset, Cap Sense, DMA, I²S, POR, PWM, WDT |
| Anzahl der E/A | 51 |
| Programmspeichergröße | 64 KB (64 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | 4K x 8 |
| RAM-Größe | 32K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 1,8 V ~ 3,6 V |
| Datenkonverter | A/D 20x12b;D/A 2x12b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 64-LQFP |
| Gerätepaket des Lieferanten | 64-LQFP (10x10) |
| Basisproduktnummer | STM32L151 |
MerkmaleSTM32L151R8T6ATR
• Ultra-Low-Power-Plattform
– 1,65 V bis 3,6 V Stromversorgung
– Temperaturbereich -40 °C bis 105 °C
– 0,28 µA Standby-Modus (3 Wakeup-Pins)
– 1,11 µA Standby-Modus + RTC
– 0,44 µA Stoppmodus (16 Wakeup-Leitungen)
– 1,38 µA Stoppmodus + RTC
– 10,9 µA Low-Power-Run-Modus
– 185 µA/MHz Run-Modus
– 10 nA extrem niedriger I/O-Leckstrom
– < 8 µs Weckzeit
• Kern: ARM® Cortex®-M3 32-Bit-CPU
– Von 32 kHz bis 32 MHz max
– 1,25 DMIPS/MHz (Dhrystone 2.1)
– Speicherschutzeinheit
• Reset- und Versorgungsmanagement
– Extrem sicheres, stromsparendes BOR (Brownout-Reset) mit 5 wählbaren Schwellenwerten
– POR/PDR mit extrem geringem Stromverbrauch
– Programmierbarer Spannungsdetektor (PVD)
• Taktquellen
– 1 bis 24 MHz Quarzoszillator
– 32-kHz-Oszillator für RTC mit Kalibrierung
– Hochgeschwindigkeits-interner 16-MHz-RC mit Werkseinstellung (+/- 1 %)
– Interner 37-kHz-RC mit geringem Stromverbrauch
– Interner Multispeed-Low-Power 65 kHz bis 4,2 MHz
– PLL für CPU-Takt und USB (48 MHz)
• Vorprogrammierter Bootloader
– USART unterstützt
• Entwicklungsunterstützung
– Debuggen über serielle Leitungen wird unterstützt
– JTAG und Trace unterstützt
• Bis zu 83 schnelle I/Os (73 I/Os 5V-tolerant), alle auf 16 externe Interrupt-Vektoren abbildbar
• Erinnerungen
– Bis zu 128 KByte Flash-Speicher mit ECC
– Bis zu 32 Kbyte RAM
– Bis zu 4 KByte echtes EEPROM mit ECC
– 80-Byte-Backup-Register
Anwendungen vonSTM32L151R8T6ATR
Das Ultra-Low-Power-Kontinuum von ST liegt auch in der Funktionskompatibilität:
• Mehr als 10 Pakete mit einer Pinzahl von 20 bis 144 Pins und einer Größe von bis zu 3 x 3 mm
• Speicherdichte von 4 bis 512 Kbyte
Umwelt- und Exportklassifizierungen vonSTM32L151R8T6ATR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
