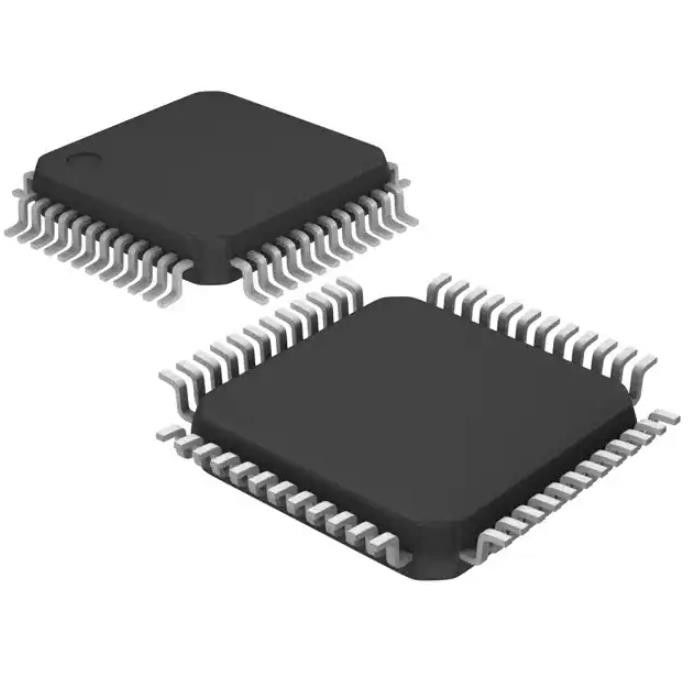

STM32F103C8T6TR Emmc Speicherchip Ic Mcu 32bit 64kb Flash 48lqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | STM32F103C8T6TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Kern-Prozessor: | ARM® Cortex®-M3 | Speicherkapazität: | 32-Bit-einkerniges |
| Geschwindigkeit: | 72MHz | Zusammenhang: | CANbus, i-² C, IrDA, LINbus, SPI, UART/USART, USB |
| Peripherie: | DMA, Motorsteuerung PWM, PDR, POR, PVD, PWM, Temperaturfühler, WDT | Zahl von Input/Output: | 37 |
Produkt-Beschreibung
Spezifikationen vonSTM32F103C8T6TR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | STMicroelectronics |
| Serie | STM32F1 |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | ARM® Cortex®-M3 |
| Kerngröße | 32-Bit-Single-Core |
| Geschwindigkeit | 72 MHz |
| Konnektivität | CANbus, I²C, IrDA, LINbus, SPI, UART/USART, USB |
| Peripheriegeräte | DMA, Motorsteuerung PWM, PDR, POR, PVD, PWM, Temperatursensor, WDT |
| Anzahl der E/A | 37 |
| Programmspeichergröße | 64 KB (64 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | - |
| RAM-Größe | 20K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 2V ~ 3,6V |
| Datenkonverter | A/D 10x12b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 48-LQFP |
| Gerätepaket des Lieferanten | 48-LQFP (7x7) |
| Basisproduktnummer | STM32F103 |
MerkmaleSTM32F103C8T6TR
• Arm® 32-Bit-Cortex®-M3-CPU-Kern
– 72 MHz maximale Frequenz, 1,25 DMIPS/MHz (Dhrystone 2.1) Leistung bei 0 Wartezustand-Speicherzugriff
– Single-Cycle-Multiplikation und Hardware-Division
• Erinnerungen
– 64 oder 128 KByte Flash-Speicher
– 20 Kbyte SRAM
• Takt-, Reset- und Versorgungsmanagement
– 2,0 bis 3,6 V Anwendungsversorgung und E/As
– POR, PDR und programmierbarer Spannungsdetektor (PVD)
– 4 bis 16 MHz Quarzoszillator
– Interner werksseitig getrimmter 8-MHz-RC
– Interner 40-kHz-RC
– PLL für CPU-Takt
– 32-kHz-Oszillator für RTC mit Kalibrierung
• Geringer Strom
– Schlaf-, Stopp- und Standby-Modus
– VBAT-Versorgung für RTC- und Backup-Register
• 2x 12-Bit, 1 µs A/D-Wandler (bis zu 16 Kanäle)
– Wandlungsbereich: 0 bis 3,6 V
– Dual-Sample-and-Hold-Fähigkeit
- Temperatursensor
• DMA
– 7-Kanal-DMA-Controller
– Unterstützte Peripheriegeräte: Timer, ADC, SPIs, I2Cs und USARTs
• Bis zu 80 schnelle I/O-Ports
– 26/37/51/80 I/Os, alle auf 16 externe Interrupt-Vektoren abbildbar und fast alle 5 V-tolerant
• Debug-Modus
– Serial Wire Debug (SWD) und JTAG-Schnittstellen
• Sieben Timer
– Drei 16-Bit-Timer mit jeweils bis zu
4 IC/OC/PWM oder Impulszähler und
Quadratur-(Inkremental-)Encodereingang
– 16-Bit-Motorsteuerungs-PWM-Timer mit Totzeitgenerierung und Notstopp
– Zwei Watchdog-Timer (unabhängig und Fenster)
– SysTick-Timer 24-Bit-Abwärtszähler
• Bis zu neun Kommunikationsschnittstellen
– Bis zu zwei I2C-Schnittstellen (SMBus/PMBus®)
– Bis zu drei USARTs (ISO 7816-Schnittstelle, LIN, IrDA-Fähigkeit, Modemsteuerung)
– Bis zu zwei SPIs (18 Mbit/s)
– CAN-Schnittstelle (2.0B Aktiv)
– USB 2.0 Full-Speed-Schnittstelle
• CRC-Berechnungseinheit, eindeutige 96-Bit-ID
• Pakete sind ECOPACK®
Anwendungen vonSTM32F103C8T6TR
Umwelt- und Exportklassifizierungen vonSTM32F103C8T6TR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
