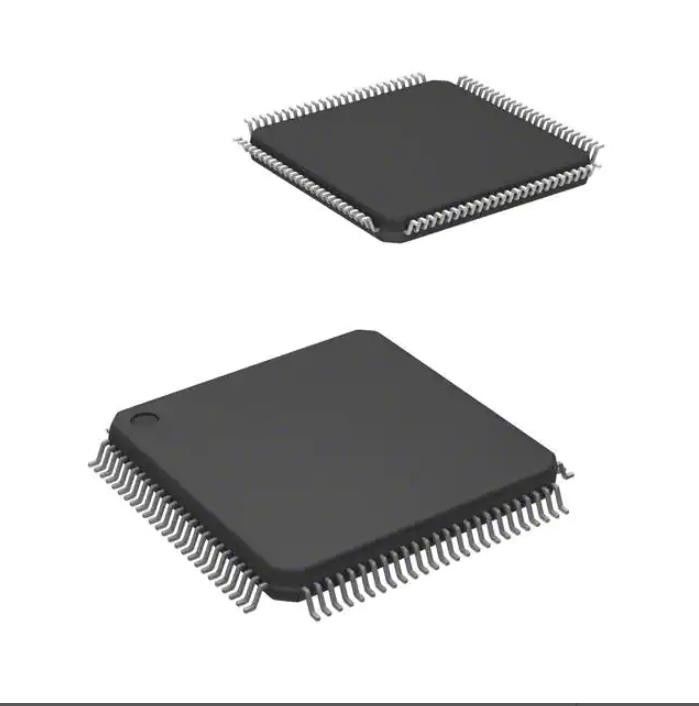

Gedächtnis Chip Ic Mcu 32bit 128kb grelles 100lqfp STM32F100VBT6BTR Emmc
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | STM32F100VBT6BTR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Kern-Prozessor: | ARM® Cortex®-M3 | Speicherkapazität: | 32-Bit-einkerniges |
| Geschwindigkeit: | 24MHz | Zusammenhang: | I-² C, IrDA, LINbus, SPI, UART/USARTSART |
| Peripherie: | DMA, PDR, POR, PVD, PWM, Temperaturfühler, WDT | Zahl von Input/Output: | 80 |
Produkt-Beschreibung
Gedächtnis Chip Ic Mcu 32bit 128kb grelles 100lqfp STM32F100VBT6BTR Emmc
Mikroregler IC einkerniges 32-Bit-24MHz 128KB (128K x 8) GRELLES 100-LQFP (14x14) ARM® Cortex®-M3 STM32F1
Spezifikationen von STM32F100VBT6BTR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | STMicroelectronics |
| Reihe | STM32F1 |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| Kern-Prozessor | ARM® Cortex®-M3 |
| Speicherkapazität | 32-Bit-einkerniges |
| Geschwindigkeit | 24MHz |
| Zusammenhang | I-² C, IrDA, LINbus, SPI, UART/USART |
| Peripherie | DMA, PDR, POR, PVD, PWM, Temperaturfühler, WDT |
| Zahl von Input/Output | 80 |
| Programm-Speicherkapazität | 128KB (128K x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 8K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 2V | 3.6V |
| Umsetzer | A/D 16x12b; D/A 2x12b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 100-LQFP |
| Lieferanten-Gerät-Paket | 100-LQFP (14x14) |
| Niedrige Produkt-Zahl | STM32F100 |
Eigenschaften von STM32F100VBT6BTR
• Kern: ARM® 32-Bit--CPU Cortex®-M3
– 24 MHZ maximale Frequenz, Leistung 1,25 DMIPS/MHz (Dhrystone 2,1)
– Einzel-Zyklusvermehrungs- und -hardware-Abteilung
• Gedächtnisse
– 16 bis 128 Kbytes des Flash-Speichers
– 4 bis 8 Kbytes von SRAM
• Uhr, Zurückstellen und Beschaffungsmanagement
– 2,0 bis 3,6 v-Anwendungsversorgung und I/Os
– POR, PDR und programmierbarer Spannungsprüfer (PVD)
– 4 to-24 MHZ Quarzoszillator
– Internes 8 MHZ Fabrik-getrimmtes RC
– Interne 40 kHz RC
– PLL für CPU-Uhr
– 32 kHz-Oszillator für RTC mit Kalibrierung
• Geringe Energie
– Schlaf, Halt und Bereitschaftsbetriebsarten
– VBAT-Versorgung für RTC und Ersatzregister
• Prüfen Sie Modus aus
– Seriendraht prüfen aus (SWD) und JTAG-Schnittstellen
• DMA
– 7 Kanal DMA-Controller
– Peripherie stützten sich: Timer, ADC, SPIs, I 2Cs, USARTs und DACs
• 1 × 12 Bit, 1,2 µs A-/Dkonverter (bis 16 Kanäle)
– Umwandlungsstrecke: 0 bis 3,6 V
– Temperaturfühler
• 2 × 12 Konverter Bits D/A
• Bis 80 schnelle Input-/Outputhäfen
– 37/51/80 I/Os, alles mappable auf 16 externen Interrupt-Vektoren und fast alle 5 V-tolerant
• Bis 12 Timer
– Bis drei 16-Bit-Timer, jeder mit bis 4 IC/OC/PWM oder Impulszähler
– 16-Bit, Modernsteuerungstimer mit 6 Kanälen: bis 6 Kanäle für PWM-Ertrag, Generation der Verzugszeit und Notaus
– Ein 16-Bit-Timer, mit 2 IC/OC, 1 OCN/PWM, tot-maler Generation und Notaus
– Zwei 16-Bit-Timer, jede mit IC/OC/OCN/PWM, tot-maler Generation und Notaus
– 2 Zeitüberwachungen (Unabhängiger und Fenster)
– SysTick-Timer: 24 gebissenes downcounter
– Zwei grundlegende 16-Bit-Timer, zum des DAC zu fahren
• Bis 8 Kommunikationsschnittstellen
– Bis zwei I2C-Schnittstellen (SMBus/PMBus)
– Bis 3 USARTs (Schnittstelle ISO 7816, LIN, IrDA-Fähigkeit, Modemsteuerung)
– Bis 2 SPIs (12 Mbit/s)
– Schnittstelle des Unterhaltungselektroniksteuer (CEC)
• Berechnungseinheit zyklischer Blockprüfung, 96 biss einzigartige Identifikation
• ECOPACK®-Pakete
Anwendungen von STM32F100VBT6BTR
Der Regler hat drei Betriebsarten: hauptsächlich (HERR), geringe Energie (LPR) und Energie.
• HERR wird verwendet im nominalen vorgeschriebenen Modus (Lauf)
• LPR wird im Endmodus verwendet
• Energie unten wird in der Bereitschaftsbetriebsart verwendet: der Reglerertrag ist herein hochohmig: der Kernschaltkreis wird abgeschaltet und verursacht nullverbrauch (aber
Inhalt der Register und SRAM sind) dieser Regler wird ermöglicht immer nach Zurückstellen verloren. Es ist herein behindert
Bereitschaftsbetriebsart, hochohmigen Ertrag bereitstellend.
Klima- u. Export-Klassifikationen von STM32F100VBT6BTR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.31.0001 |
