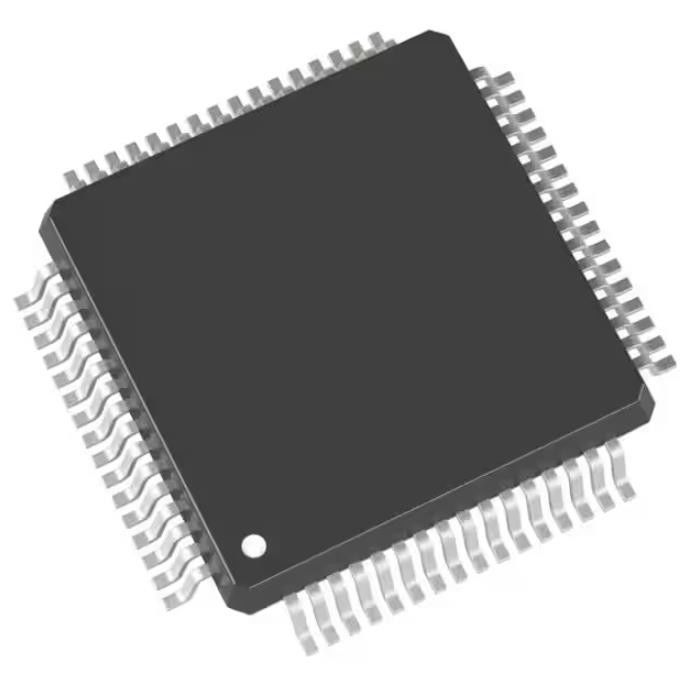

STM32F030RCT6TR Emmc Speicherchip Ic Mcu 32bit 256kb Flash 64lqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | STM32F030RCT6TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Kern-Prozessor: | ARM® Cortex®-M0 | Speicherkapazität: | 32-Bit-einkerniges |
| Geschwindigkeit: | 48MHz | Zusammenhang: | I-² C, SPI, UART/USART |
| Peripherie: | DMA, POR, PWM, WDT | Zahl von Input/Output: | 51 |
Produkt-Beschreibung
STM32F030RCT6TR Emmc Speicherchip Ic Mcu 32bit 256kb Flash 64lqfp
ARM® Cortex®-M0 STM32F0 Mikrocontroller-IC 32-Bit Single-Core 48 MHz 256 KB (256 K x 8) FLASH 64-LQFP (10 x 10)
Spezifikationen vonSTM32F030RCT6TR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| Mikrocontroller | |
| Hersteller | STMicroelectronics |
| Serie | STM32F0 |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Kernprozessor | ARM® Cortex®-M0 |
| Kerngröße | 32-Bit-Single-Core |
| Geschwindigkeit | 48 MHz |
| Konnektivität | I²C, SPI, UART/USART |
| Peripheriegeräte | DMA, POR, PWM, WDT |
| Anzahl der E/A | 51 |
| Programmspeichergröße | 256 KB (256 KB x 8) |
| Programmspeichertyp | BLINKEN |
| EEPROM-Größe | - |
| RAM-Größe | 32K x 8 |
| Spannung – Versorgung (Vcc/Vdd) | 2,4 V ~ 3,6 V |
| Datenkonverter | A/D 18x12b |
| Oszillatortyp | Intern |
| Betriebstemperatur | -40°C ~ 85°C (TA) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 64-LQFP |
| Gerätepaket des Lieferanten | 64-LQFP (10x10) |
| Basisproduktnummer | STM32F030 |
MerkmaleSTM32F030RCT6TR
• Kern: Arm® 32-Bit-Cortex®-M0-CPU, Frequenz bis zu 48 MHz
• Erinnerungen
– 16 bis 256 KByte Flash-Speicher
– 4 bis 32 KByte SRAM mit HW-Parität
• CRC-Berechnungseinheit
• Reset und Energieverwaltung
– Digital- und I/O-Versorgung: VDD = 2,4 V bis 3,6 V
– Analoge Versorgung: VDDA = VDD bis 3,6 V
– Power-on/Power-down-Reset (POR/PDR)
– Energiesparmodi: Ruhezustand, Stopp, Standby
• Uhrenverwaltung
– 4 bis 32 MHz Quarzoszillator
– 32-kHz-Oszillator für RTC mit Kalibrierung
– Interner 8-MHz-RC mit x6-PLL-Option
– Interner 40-kHz-RC-Oszillator
• Bis zu 55 schnelle I/Os
– Alles auf externe Interrupt-Vektoren abbildbar
– Bis zu 55 E/As mit 5-V-Toleranzfähigkeit
• 5-Kanal-DMA-Controller
• Ein 12-Bit-ADC mit 1,0 µs (bis zu 16 Kanäle)
– Wandlungsbereich: 0 bis 3,6 V
– Separate Analogversorgung: 2,4 V bis 3,6 V
• Kalender-RTC mit Alarm und periodischem Aufwachen aus Stopp/Standby
• 11 Timer
– Ein 16-Bit-Timer mit erweiterter Steuerung für einen Sechskanal-PWM-Ausgang
– Bis zu sieben 16-Bit-Timer mit bis zu vier IC/OC, OCN, verwendbar für die IR-Steuerungsdekodierung
– Unabhängige und System-Watchdog-Timer
– SysTick-Timer
• Kommunikationsschnittstellen
– Bis zu zwei I2C-Schnittstellen
– Unterstützung für Fast Mode Plus (1 Mbit/s) auf einer oder zwei I/Fs mit 20-mA-Stromsenke
– SMBus/PMBus-Unterstützung (auf einer einzelnen I/F)
– Bis zu sechs USARTs, die synchrone Master-SPI- und Modemsteuerung unterstützen;eines mit automatischer Baudratenerkennung
– Bis zu zwei SPIs (18 Mbit/s) mit 4 bis 16 programmierbaren Bitrahmen
• Serial Wire Debug (SWD)
• Alle Pakete ECOPACK®2
Anwendungen vonSTM32F030RCT6TR
Sofern nicht anders angegeben, basieren typische Daten auf TA = 25 °C, VDD = VDDA = 3,3 V. Sie dienen nur als Designrichtlinien und werden nicht getestet.Typische ADC-Genauigkeitswerte werden durch Charakterisierung einer Probencharge aus einer Standarddiffusionscharge über den gesamten Temperaturbereich ermittelt, wobei 95 % der Geräte einen Fehler aufweisen, der kleiner oder gleich dem angegebenen Wert ist (Mittelwert ±2σ).
Umwelt- und Exportklassifizierungen vonSTM32F030RCT6TR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
