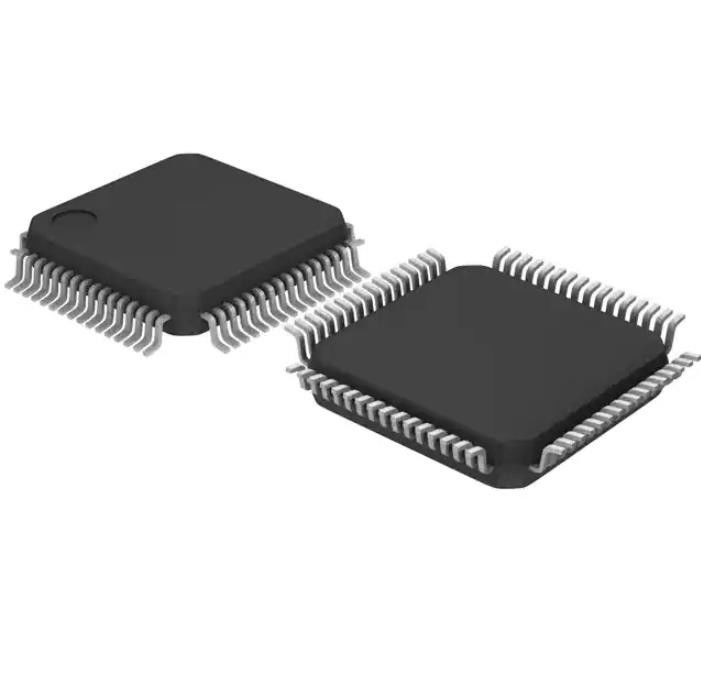

Gedächtnis Chip Ic Mcu 32bit 64kb grelles 64lqfp STM32F030R8T6TR Emmc
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | STM32F030R8T6TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Digi-Schlüssel programmierbar: | Nicht überprüft |
|---|---|---|---|
| Kern-Prozessor: | ARM® Cortex®-M0 | Speicherkapazität: | 32-Bit-einkerniges |
| Geschwindigkeit: | 48MHz | Zusammenhang: | I-² C, SPI, UART/USART |
| Peripherie: | DMA, POR, PWM, WDT | Zahl von Input/Output: | 55 |
Produkt-Beschreibung
Gedächtnis Chip Ic Mcu 32bit 64kb grelles 64lqfp STM32F030R8T6TR Emmc
Mikroregler IC einkerniges 32-Bit-48MHz 64KB (64K x 8) GRELLES 64-LQFP (10x10) ARM® Cortex®-M0 STM32F0
Spezifikationen von STM32F030R8T6TR
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| Mikroregler | |
| Mfr | STMicroelectronics |
| Reihe | STM32F0 |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| Kern-Prozessor | ARM® Cortex®-M0 |
| Speicherkapazität | 32-Bit-einkerniges |
| Geschwindigkeit | 48MHz |
| Zusammenhang | I-² C, SPI, UART/USART |
| Peripherie | DMA, POR, PWM, WDT |
| Zahl von Input/Output | 55 |
| Programm-Speicherkapazität | 64KB (64K x 8) |
| Programm-Gedächtnis-Art | BLITZ |
| EEPROM-Größe | - |
| RAM Size | 8K x 8 |
| Spannung - Versorgung (Vcc/Vdd) | 2.4V | 3.6V |
| Umsetzer | A/D 18x12b |
| Oszillator-Art | Intern |
| Betriebstemperatur | -40°C | 85°C (TA) |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 64-LQFP |
| Lieferanten-Gerät-Paket | 64-LQFP (10x10) |
| Niedrige Produkt-Zahl | STM32F030 |
Eigenschaften von STM32F030R8T6TR
• Kern: Arm® 32-Bit--Cortex®-M0 CPU, Frequenz bis 48 MHZ
• Gedächtnisse
– 16 bis 256 Kbytes des Flash-Speichers
– 4 bis 32 Kbytes von SRAM mit HW-Parität
• Berechnungseinheit zyklischer Blockprüfung
• Zurückstellen- und Energiemanagement
– Digital- u. I-/Osversorgung: VDD = 2,4 V bis 3,6 V
– Analoge Versorgung: VDDA = VDD zu 3,6 V
– Macht-auf/des Abschaltung Zurückstellen (POR/PDR)
– Modi der geringen Energie: Schlaf, Halt, Bereitschaft
• Uhrmanagement
– 4 bis 32-MHZ-Quarzoszillator
– 32 kHz-Oszillator für RTC mit Kalibrierung
– Interne 8 MHZ RC mit Wahl x6 PLL
– Interner 40 Oszillator kHz RC
• Bis 55 schnelle I/Os
– Alles mappable auf externen Interrupt-Vektoren
– Bis 55 I/Os mit toleranter Fähigkeit 5V
• 5 Kanal DMA-Controller
• Ein 12 Bit, 1,0 µs ADC (bis 16 Kanäle)
– Umwandlungsstrecke: 0 bis 3,6 V
– Unterschiedliche analoge Versorgung: 2,4 V bis 3,6 V
• Kalender RTC mit Warnung und periodischem Wecken vom Halt/von der Bereitschaft
• 11 Timer
– Ein 16-Bit-modernsteuerungstimer für Ertrag des Sechskanals PWM
– Bis sieben 16-Bit-Timer, mit bis vier IC/OC, OCN, verwendbar für die IR-Steuerdecodierung
– Unabhängig- und SystemZeitüberwachungen
– SysTick-Timer
• Kommunikationsschnittstellen
– Bis zwei I2C-Schnittstellen
– Unterstützung des Einstellung schnells-Plus (1 Mbit/s) auf ein oder zwei I/Fs, mit 20 MA der gegenwärtigen Wanne
– SMBus-/PMBusunterstützung (auf einzelnem I/F)
– Bis sechs USARTs stützende synchrone SPI und Modemvorlagensteuerung; ein mit Selbstbaudentdeckung
– Bis zwei SPIs (18 Mbit/s) mit 4 bis 16 programmierbaren gebissenen Rahmen
• Seriendraht prüfen aus (SWD)
• Alle Pakete ECOPACK®2
Anwendungen von STM32F030R8T6TR
Der Regler hat zwei Betriebsarten und er wird immer nach Zurückstellen ermöglicht.
• Hauptsächlich (HERR) wird in der normalen Betriebsart (Lauf) verwendet.
• Geringe Energie (LPR) kann im Endmodus verwendet werden, in dem die Antriebsleistung verringert wird. In der Bereitschaftsbetriebsart wird sie in Modus der Energie unten eingesetzt. In diesem Modus ist der Reglerertrag herein hochohmig und der Kernschaltkreis wird abgeschaltet und verursacht nullverbrauch (aber den Inhalt der Register und SRAM sind verloren).
Klima- u. Export-Klassifikationen von STM32F030R8T6TR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991A2 |
| HTSUS | 8542.31.0001 |
