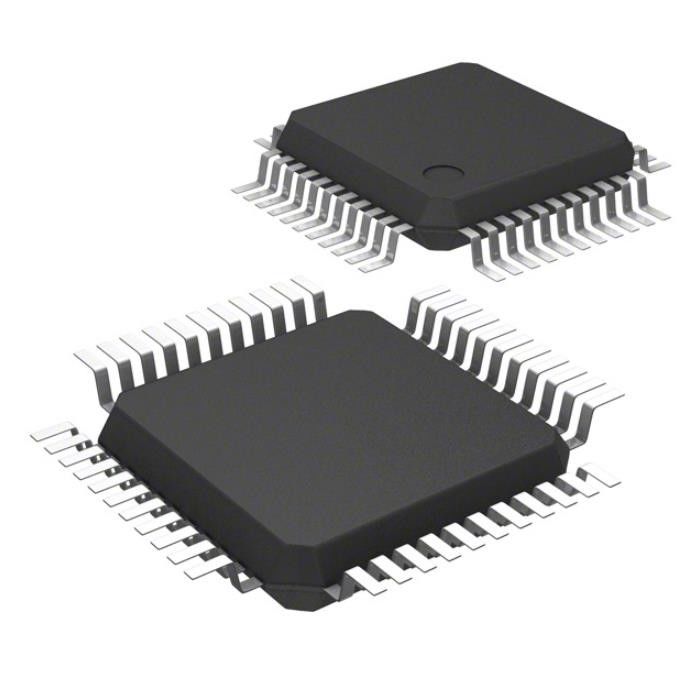

R5F100FJAFP#50 Tantal-Chip-Kondensator Ic Mcu 16bit 256kb Flash 44lqfp

Technologie mit extrem geringem Stromverbrauch

• VDD = einzelne Versorgungsspannung von 1,6 bis 5,5 V

• HALT-Modus

• STOP-Modus

• SNOOZE-Modus

RL78 CPU-Kern

• CISC-Architektur mit 3-stufiger Pipeline

• Minimale Befehlsausführungszeit: Kann von hoher Geschwindigkeit (0,03125 μs: bei 32-MHz-Betrieb mit Hochgeschwindigkeits-On-Chip-Oszillator) auf extrem niedrige Geschwindigkeit (30,5 μs: bei 32,768-kHz-Betrieb mit Subsystemtakt) geändert werden.

• Adressraum: 1 MB

• Allzweckregister: (8-Bit-Register × 8) × 4 Bänke

• On-Chip-RAM: 2 bis 32 KB

Code-Flash-Speicher

• Code-Flash-Speicher: 16 bis 512 KB

• Blockgröße: 1 KB

• Verbot des Löschens und Umschreibens von Blöcken (Sicherheitsfunktion)

• On-Chip-Debug-Funktion

• Selbstprogrammierung (mit Boot-Swap-Funktion/Flash-Shield-Fensterfunktion)

Daten-Flash-Speicher

• Daten-Flash-Speicher: 4 KB bis 8 KB

• Hintergrundoperation (BGO): Anweisungen können aus dem Programmspeicher ausgeführt werden, während der Daten-Flash-Speicher neu geschrieben wird.

• Anzahl der Umschreibungen: 1.000.000 Mal (TYP.)

• Spannung beim Wiederbeschreiben: VDD = 1,8 bis 5,5 V

Hochgeschwindigkeits-On-Chip-Oszillator

• Wählen Sie zwischen 32 MHz, 24 MHz, 16 MHz, 12 MHz, 8 MHz, 6 MHz, 4 MHz, 3 MHz, 2 MHz und 1 MHz

• Hohe Genauigkeit: +/- 1,0 % (VDD = 1,8 bis 5,5 V, TA = -20 bis +85 °C)

Betriebsumgebungstemperatur

• TA = -40 bis +85 °C (A: Verbraucheranwendungen, D: Industrieanwendungen)

• TA = -40 bis +105°C (G: Industrieanwendungen)

Energieverwaltung und Reset-Funktion

• On-Chip-Power-on-Reset-Schaltung (POR).

• On-Chip-Spannungsdetektor (LVD) (Interrupt und Reset aus 14 Stufen auswählen) DMA-Controller (Direct Memory Access).

• 2/4 Kanäle

• Anzahl der Takte während der Übertragung zwischen 8/16-Bit-SFR und internem RAM: 2 Takte Multiplikator und Teiler/Multiplikationsakkumulator

• 16 Bit × 16 Bit = 32 Bit (ohne Vorzeichen oder mit Vorzeichen)

• 32 Bit ÷ 32 Bit = 32 Bit (ohne Vorzeichen)

• 16 Bit × 16 Bit + 32 Bit = 32 Bit (ohne Vorzeichen oder mit Vorzeichen)

Serielle Schnittstelle

• Vereinfachtes SPI (CSI Hinweis 1): 2 bis 8 Kanäle

• UART/UART (LIN-Bus unterstützt): 2 bis 4 Kanäle

• I2C/vereinfachte I2C-Kommunikation: 3 bis 10 Kanäle

Timer

• 16-Bit-Timer: 8 bis 16 Kanäle

• 12-Bit-Intervall-Timer: 1 Kanal

• Echtzeituhr: 1 Kanal (Kalender für 99 Jahre, Alarmfunktion und Uhrkorrekturfunktion)

• Watchdog-Timer: 1 Kanal (betrieben mit dem dedizierten On-Chip-Oszillator mit niedriger Geschwindigkeit) A/D-Wandler

• A/D-Wandler mit 8/10-Bit-Auflösung (VDD = 1,6 bis 5,5 V)

• Analoger Eingang: 6 bis 26 Kanäle

• Interne Referenzspannung (1,45 V) und Temperatur

Sensor Hinweis 2

I/O-Port

• E/A-Port: 16 bis 120 (N-Kanal-Open-Drain-E/A [Spannungsfestigkeit von 6 V]: 0 bis 4, N-Kanal-Open-Drain-E/A [VDD-Spannungsfestigkeit. Hinweis 3/EVDD-Spannungsfestigkeit

Spannung (Anm. 4): 5 bis 25)

• Kann auf N-Kanal-Open-Drain, TTL-Eingangspuffer und On-Chip-Pull-up-Widerstand eingestellt werden

• Schnittstelle mit unterschiedlichem Potenzial: Kann an ein 1,8/2,5/3-V-Gerät angeschlossen werden

• On-Chip-Tastenunterbrechungsfunktion

• On-Chip-Taktausgangs-/Summerausgangscontroller

Andere

• On-Chip-BCD-Korrekturschaltung (binär codierte Dezimalzahl) Hinweise 1. Obwohl die CSI-Funktion im Allgemeinen als SPI bezeichnet wird, wird sie in diesem Produkt auch als CSI bezeichnet und wird daher in diesem Handbuch auch so bezeichnet.

2. Kann nur im HS-Modus (Hochgeschwindigkeitshauptmodus) ausgewählt werden

3. Produkte mit 20 bis 52 Pins

4. Produkte mit 64 bis 128 Pins
