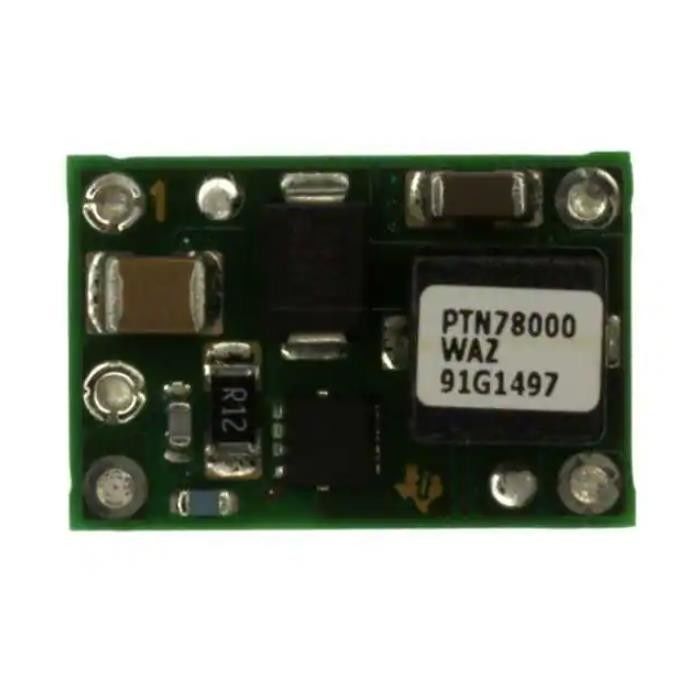

PTN78000WAZ Nicht isoliertes PoL-Modul DC-DC-Wandler 2,5 V-12,6 V 7 V
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | PTN78000WAZ |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Texas Instruments | Reihe: | PTN78000W |
|---|---|---|---|
| Paket: | Behälter | Produkt-Status: | Aktiv |
| Art: | Nichtisolierter PoL Module | Zahl von Ertrag: | 1 |
| Spannung - eingegeben (Minute): | 7V | Spannung - eingegeben (maximal): | 36V |
| Hervorheben: | PTN78000WAZ,DC-DC-Wandler 2,5 V |
||
Produkt-Beschreibung
PTN78000WAZ Tantal-Chip-Kondensator-Gleichstrom-Gleichstromwandler 2,5-12,6 V
Nicht isoliertes PoL-Modul, DC-DC-Wandler, 1 Ausgang, 2,5–12,6 V, 1,5 A, 7 V–36 V Eingang
PTN78000WAZ Tantal-Chip-Kondensator DC-DC-Konverter 2,5–12,6 V 7 V
Spezifikationen vonPTN78000WAZ
| TYP | BESCHREIBUNG |
| Hersteller | Texas Instruments |
| Serie | PTN78000W |
| Paket | Tablett |
| Produktstatus | Aktiv |
| Typ | Nicht isoliertes PoL-Modul |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 7V |
| Spannung – Eingang (max.) | 36V |
| Spannung – Ausgang 1 | 2,5 ~ 12,6 V |
| Strom - Ausgang (Max) | 1,5A |
| Anwendungen | ITE (kommerziell) |
| Merkmale | OCP, OTP, UVLO |
| Betriebstemperatur | -40°C ~ 85°C |
| Effizienz | 91 % |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 5-SMD-Modul |
| Größe / Dimension | 0,75" L x 0,50" B x 0,36" H (19,1 mm x 12,7 mm x 9,1 mm) |
| Basisproduktnummer | PTN78000 |
MerkmalePTN78000WAZ
• 1,5 A Ausgangsstrom
• Breiter Eingangsspannungsbereich(7 V bis 36 V) / (15 V bis 36 V)
• Wide-Output-Spannungsanpassung(2,5 V bis 12,6 V) / (11,85 V bis 22 V)
• Hohe Effizienz (bis zu 95 %)
• Ein/Aus-Sperrung
• Unterspannungsverriegelung
• Ausgangsstrombegrenzung,
• Abschaltung bei Übertemperatur
• Betriebstemperatur: –40 °C bis 85 °C
• Oberflächenmontagepaket verfügbar
Anwendungen vonPTN78000WAZ
• Allgemeine, industrielle Steuerungen, HVAC-Systeme, Test und Messung, medizinische Instrumente, AC/DC-Adapter, Fahrzeuge, Marine und Avionik
Umwelt- und Exportklassifizierungen vonPTN78000WAZ
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH betroffen |
| ECCN | EAR99 |
| HTSUS | 8504.40.9580 |
