NVMFWS015N10MCLT1G PTNG 100V LL NCH SO-8FL BENETZBAR
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | NVMFWS015N10MCLT1G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiable |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Fet-Art: | N-Kanal |
|---|---|---|---|
| Technologie: | MOSFET (Metalloxid) | Lassen Sie zur Quellspannung ab (Vdss): | 100 V |
| Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C: | 10.5A (Ta), 54A (Tc) | Antriebs-Spannung (Max Rds On, Min Rds On): | 4.5V, 10V |
| RDS auf (maximal) @ Identifikation, Vgs: | 12.2mOhm @ 14A, 10V | Vgs (Th) (maximal) @ Identifikation: | 3V @ 77µA |
| Hervorheben: | NVMFWS015N10MCLT1G,PTNG 100V LL NCH,100V LL NCH SO-8FL |
||
Produkt-Beschreibung
NVMFWS015N10MCLT1G Tantal-Chip-Kondensator Ptng 100 V Ll Nch So-8fl benetzbar

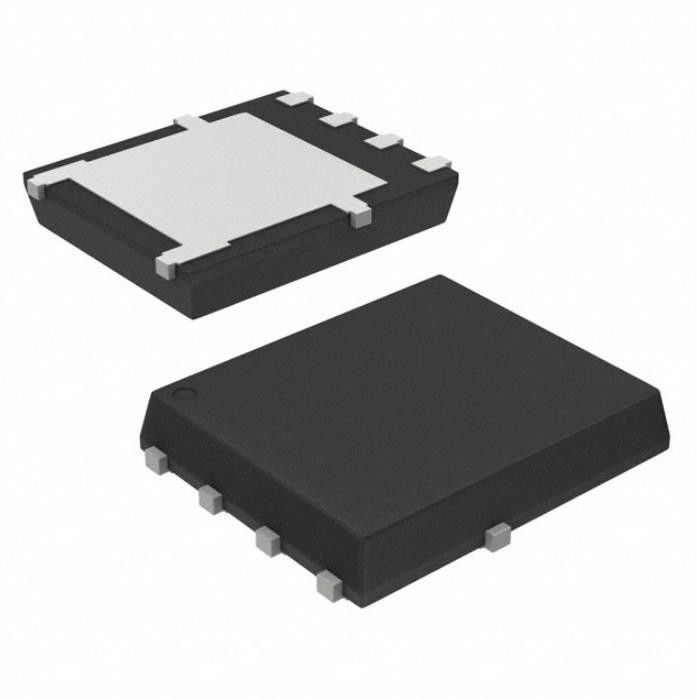

N-Kanal 100 V 10,5 A (Ta), 54 A (Tc) 3 W (Ta), 79 W (Tc) Oberflächenmontage 5-DFN (5x6) (8-SOFL)
Spezifikationen vonNVMFWS015N10MCLT1G
| TYP | BESCHREIBUNG |
| Kategorie | Transistoren |
| FETs, MOSFETs | |
| Hersteller | onsemi |
| Serie | Automobil, AEC-Q101 |
| Produktstatus | Aktiv |
| FET-Typ | N-Kanal |
| Technologie | MOSFET (Metalloxid) |
| Drain-Source-Spannung (Vdss) | 100 V |
| Strom – kontinuierlicher Abfluss (Id) bei 25 °C | 10,5 A (Ta), 54 A (Tc) |
| Antriebsspannung (Max. Rds Ein, Min. Rds Ein) | 4,5 V, 10 V |
| Rds On (Max) @ Id, Vgs | 12,2 mOhm bei 14 A, 10 V |
| Vgs(th) (Max) @ Id | 3 V bei 77 µA |
| Gate-Ladung (Qg) (Max) @ Vgs | 19 nC bei 10 V |
| Vgs (Max) | ±20V |
| Eingangskapazität (Ciss) (Max) bei Vds | 1338 pF bei 50 V |
| FET-Funktion | - |
| Verlustleistung (max.) | 3W (Ta), 79W (Tc) |
| Betriebstemperatur | -55°C ~ 175°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Gerätepaket des Lieferanten | 5-DFN (5x6) (8-SOFL) |
| Paket/Koffer | 8-PowerTDFN, 5 Leitungen |
MerkmaleNVMFWS015N10MCLT1G
• Geringer Platzbedarf (5 x 6 mm) für kompaktes Design
• Niedriger RDS(on) zur Minimierung von Leitungsverlusten
• Niedrige QG und Kapazität zur Minimierung von Treiberverlusten
• NVMFWS015N10MCL – Option mit benetzbarer Flanke für verbesserte optische Inspektion
Anwendungen vonNVMFWS015N10MCLT1G
1. Die gesamte Anwendungsumgebung beeinflusst die angezeigten Wärmewiderstandswerte
Sie sind keine Konstanten und gelten nur für die angegebenen besonderen Bedingungen.
2. Oberflächenmontage auf FR4-Platine mit einem 650 mm2, 2 oz.Cu-Pad.
3. Der maximale Strom für Impulse von bis zu 1 Sekunde ist höher, hängt jedoch von der Impulsdauer und dem Arbeitszyklus ab.
Umwelt- und Exportklassifizierungen vonNVMFWS015N10MCLT1G
| ATTRIBUT | BESCHREIBUNG |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
