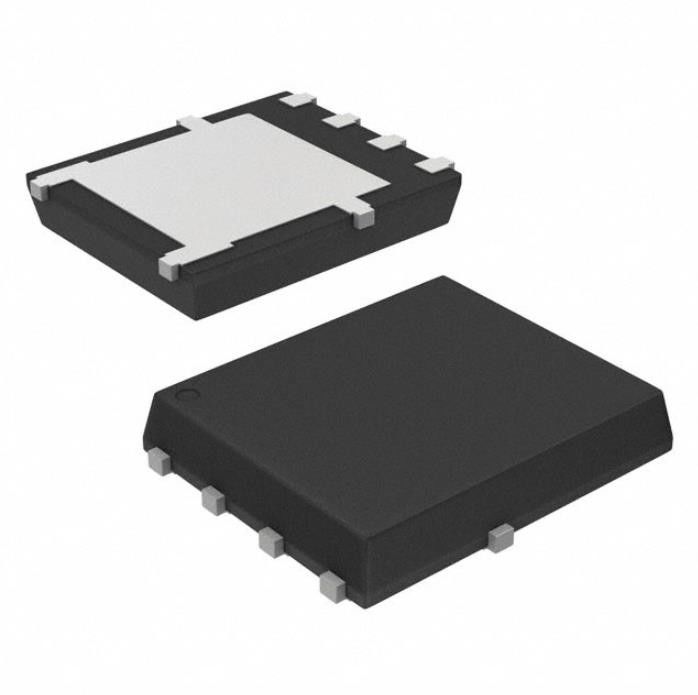

NVMFS5C430NWFAFT1G-Tantal Chip Capacitor Mosfet N-Ch 40v 35a/185a 5dfn
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | NVMFS5C430NWFAFT1G |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Fet-Art: | N-Kanal |
|---|---|---|---|
| Technologie: | MOSFET (Metalloxid) | Lassen Sie zur Quellspannung ab (Vdss): | 40 V |
| Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C: | 35A (Ta), 185A (Tc) | Antriebs-Spannung (Max Rds On, Min Rds On): | 10V |
| RDS auf (maximal) @ Identifikation, Vgs: | 1.7mOhm @ 50A, 10V | Vgs (Th) (maximal) @ Identifikation: | 3.5V @ 250µA |
Produkt-Beschreibung
NVMFS5C430NWFAFT1G-Tantal Chip Capacitor Mosfet N-Ch 40v 35a/185a 5dfn
N-Kanal 40 V 35A (Ta), 185A (Tc) 3.8W (Ta), 106W (Tc) Berg 5-DFN (5x6) (8-SOFL) der Oberflächen-
Spezifikationen von NVMFS5C430NWFAFT1G
| ART | BESCHREIBUNG |
| Kategorie | Getrennte Halbleiter-Produkte |
| Transistoren | |
| FETs, MOSFETs | |
| Einzelne FETs, MOSFETs | |
| Mfr | onsemi |
| Reihe | Automobil, AEC-Q101 |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Produkt-Status | Aktiv |
| Fet-Art | N-Kanal |
| Technologie | MOSFET (Metalloxid) |
| Lassen Sie zur Quellspannung ab (Vdss) | 40 V |
| Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C | 35A (Ta), 185A (Tc) |
| Antriebs-Spannung (Max Rds On, Min Rds On) | 10V |
| RDS auf (maximal) @ Identifikation, Vgs | 1.7mOhm @ 50A, 10V |
| Vgs (Th) (maximal) @ Identifikation | 3.5V @ 250µA |
| Tor-Gebühr (Qg) (maximal) @ Vgs | 47 nC @ 10 V |
| Vgs (maximal) | ±20V |
| Eingegebene Kapazitanz (Ciss) (maximal) @ Vds | 3300 PF @ 25 V |
| Fet-Eigenschaft | - |
| Verlustleistung (maximal) | 3.8W (Ta), 106W (Tc) |
| Betriebstemperatur | -55°C | 175°C (TJ) |
| Befestigung der Art | Oberflächenberg |
| Lieferanten-Gerät-Paket | 5-DFN (5x6) (8-SOFL) |
| Paket/Fall | 8-PowerTDFN, 5 Führungen |
| Niedrige Produkt-Zahl | NVMFS5 |
EIGENSCHAFTEN von NVMFS5C430NWFAFT1G
• Kleiner Abdruck (5x6 Millimeter) für Kompaktbauweise
• Niedriges RDS (an) zum von Leitungs-Verlusten herabzusetzen
• Niedriges QG und Kapazitanz, zum des Fahrers Losses herabzusetzen
• NVMFS5C430NWF-− benetzbare Flanken-Wahl für erhöhte optische Inspektion
• AEC−Q101 qualifizierte und fähiges PPAP
• Diese Geräte sind Pb−Free und sind konformes RoHS
Anwendungen von NVMFS5C430NWFAFT1G
1. Die gesamte Anwendungsumwelt wirkt die thermischen gezeigten Widerstandswerte aus, sind sie nicht Konstanten und sind für die bestimmten gemerkten Bedingungen nur gültig.
2. Surface−mounted auf FR4 Brett unter Verwendung eines 650 mm2, 2 Unze. Cuauflage.
3. Maximaler Strom für Impulse, solange 1 Sekunde aber höher ist, von der Impulsdauer und vom Arbeitszyklus abhängig ist.
Klima- u. Export-Klassifikationen von NVMFS5C430NWFAFT1G
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
