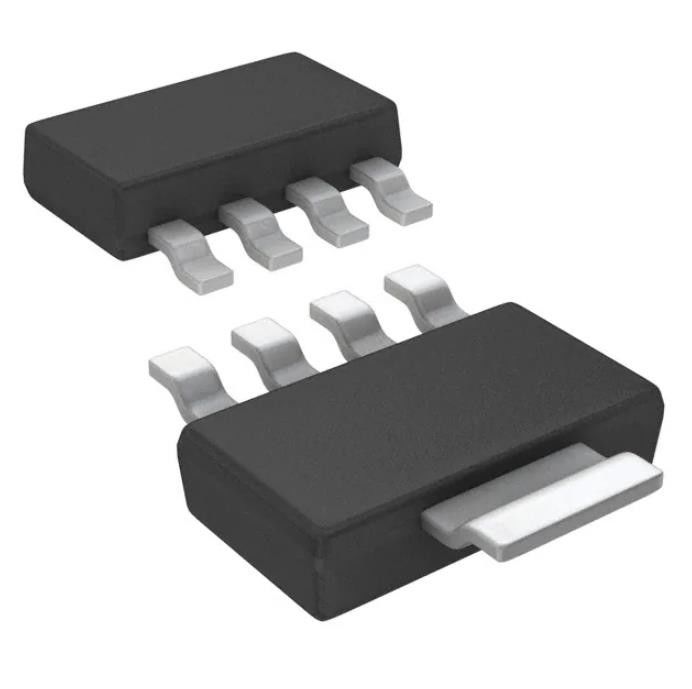

LP38693MP-3.3 Tvs Diode Smd Ic Reg Lin 3,3 V 500 mA Sot223-5 Lp38693mp-3.3ct-Nd
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LP38693MP-3.3 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Spannungs-Austritt (maximal): | 0,55 V bei 500 mA | Gegenwärtig - Ertrag: | 500mA |
|---|---|---|---|
| Gegenwärtig - bewegungslos (IQ): | µA 55 | Gegenwärtig - Versorgung (maximal): | 55dB (120Hz) |
| Steuereigenschaften: | Ermöglichen | Schutz-Eigenschaften: | Über Temperatur |
| Betriebstemperatur: | -40°C | 125°C | ||
Produkt-Beschreibung
LP38693MP-3.3 Tvs Diode Smd Ic Reg Lin 3,3 V 500 mA Sot223-5 Lp38693mp-3.3ct-Nd
Linearer Spannungsregler-IC, positiv, fest, 1 Ausgang, 500 mA, SOT-223-5
Spezifikationen vonLP38693MP-3.3
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – linear | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Nicht für neue Designs |
| Ausgabekonfiguration | Positiv |
| Ausgabetyp | Fest |
| Anzahl der Regulierungsbehörden | 1 |
| Spannung – Eingang (max.) | 10V |
| Spannung – Ausgang (Min./Fest) | 3,3 V |
| Spannung – Ausgang (max.) | - |
| Spannungsabfall (max.) | 0,55 V bei 500 mA |
| Aktueller Output | 500mA |
| Strom – Ruhezustand (Iq) | 55 µA |
| Strom – Versorgung (max.) | 100 µA |
| PSRR | 55 dB (120 Hz) |
| Steuerfunktionen | Ermöglichen |
| Schutzfunktionen | Übertemperatur |
| Betriebstemperatur | -40 °C ~ 125 °C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | TO-261-5, TO-261AB |
| Gerätepaket des Lieferanten | SOT-223-5 |
| Basisproduktnummer | LP38693 |
MerkmaleLP38693MP-3.3
• Großer Eingangsspannungsbereich (2,7 V bis 10 V)
• Alle WSON-Optionen sind als AEC-Q100 Klasse 1 verfügbar
• 2 % Ausgangsgenauigkeit (25 °C)
• Niedrige Dropout-Spannung: 250 mV bei 500 mA (typisch, 5 V Ausgang)
• Präzise (getrimmte) Bandlückenreferenz
• Gesicherte Spezifikationen für –40 °C bis 125 °C
• 1 µA Ruhestrom im ausgeschalteten Zustand
• Thermischer Überlastschutz
• Foldback-Strombegrenzung
• Erdungsstiftstrom: 55 µA (typisch) bei Volllast
• Pin aktivieren (LP38693)
AnwendungenvonLP38693MP-3.3
• Festplattenlaufwerke
• Notebook-Computer
• Batteriebetriebene Geräte
• Tragbare Instrumente
Umwelt- und Exportklassifizierungen vonLP38693MP-3.3
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
