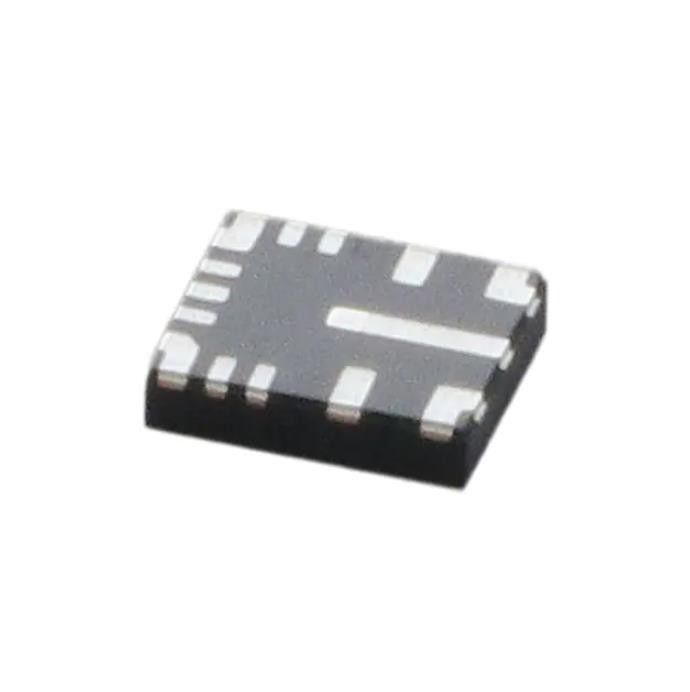

LM61440AANRJRR Tvs Diode Smd Abwärtswandler 296-Lm61440aanrjrrtr-Nd
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM61440AANRJRR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Band u. Spule (TR) | Produkt-Status: | Aktiv |
|---|---|---|---|
| Funktion: | Abwärts | Ausgangskonfiguration: | Positiv |
| Topologie: | Dollar | Ertrag-Art: | justierbar |
| Zahl von Ertrag: | 1 | Spannung - eingegeben (Minute): | 3V |
Produkt-Beschreibung
LM61440AANRJRR Tvs Diode Smd Abwärtswandler 296-Lm61440aanrjrrtr-Nd
Buck-Schaltregler-IC, positiv, einstellbar, 1 V, 1 Ausgang, 4 A, 14-VFQFN
Spezifikationen von LM61440AANRJRR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Spannungsregler – DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Funktion | Rücktritt |
| Ausgabekonfiguration | Positiv |
| Topologie | Bock |
| Ausgabetyp | Einstellbar |
| Anzahl der Ausgänge | 1 |
| Spannung – Eingang (Min.) | 3V |
| Spannung – Eingang (max.) | 36V |
| Spannung – Ausgang (Min./Fest) | 1V |
| Spannung – Ausgang (max.) | 34,2V |
| Aktueller Output | 4A |
| Frequenz - Umschalten | 200 kHz ~ 2,2 MHz |
| Synchrongleichrichter | Ja |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Oberflächenmontage, benetzbare Flanke |
| Paket/Koffer | 14-VFQFN |
| Gerätepaket des Lieferanten | 14-VQFN-HR (4x3,5) |
| Basisproduktnummer | LM61440 |
MerkmaleLM61440AANRJRR
• Funktional sicherheitsfähig
– Verfügbare Dokumentation zur Unterstützung des Entwurfs funktionaler Sicherheitssysteme
• Optimiert für extrem niedrige EMI-Anforderungen
– Das Hotrod™-Paket und der parallele Eingangspfad minimieren das Klingeln des Switch-Knotens
– Paralleler Eingangspfad minimiert parasitäre Induktivität
– Einstellbare SW-Knoten-Anstiegszeit
• Entwickelt für zuverlässige und robuste Anwendungen
– Unterstützt 42-V-Transienten
– Genauigkeit der Gesamtausgangsregelung von ±1 %
– VOUT einstellbar von 1 V bis 95 % von VIN
– 0,3-V-Dropout bei 3-A-Last (typisch)
• Hocheffiziente Leistungsumwandlung bei allen Lasten
– 7 µA Leerlaufstrom bei 13,5 VIN, 3,3 VOUT
– 83 % PFM-Wirkungsgrad bei 1 mA, 13,5 VIN, 5 VOUT
– Niedriger MOSFET-EIN-Widerstand
• RDS_ON_HS = 41 mΩ (typisch)
• RDS_ON_LS = 21 mΩ (typisch)
– Externe Bias-Option für verbesserte Effizienz
• Geeignet für skalierbare Netzteile
– Pin-kompatibel mit:
• LM61440-Q1 (36 V, 4 A, einstellbarer fSW)
• LM61460 (36 V, 6 A, einstellbarer fSW)
AnwendungenvonLM61440AANRJRR
• USB Typ-C
• Industrieroboter: CPU-Platine
• Industrie-PC: Einplatinencomputer
• Test- und Messgeräte
Umwelt- und Exportklassifizierungen vonLM61440AANRJRR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
