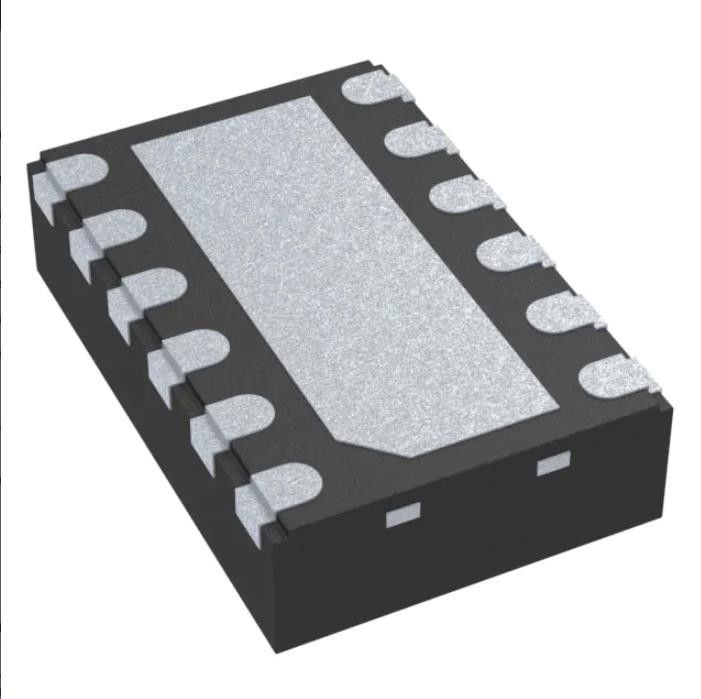

LM5156QDSSRQ1 TV-Diode Smd 296-Lm5156qdssrq1tr-Nd
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM5156QDSSRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Mfr: | Texas Instruments | Reihe: | Automobil, AEC-Q100 |
|---|---|---|---|
| Paket: | Band u. Spule (TR) | Produkt-Status: | Aktiv |
| Ertrag-Art: | Transistor-Fahrer | Funktion: | Aufwärts, Aufwärts-/Abwärts |
| Ausgangskonfiguration: | Positiv | Topologie: | Boost, Rücklauf, SEPIC |
Produkt-Beschreibung
LM5156QDSSRQ1 TV-Diode Smd 296-Lm5156qdssrq1tr-Nd
Boost, Flyback, SEPIC-Regler Positiver Ausgang Aufwärts-, Aufwärts-/Abwärts-DC/DC-Regler-IC 12-WSON (3x2)
Spezifikationen von LM5156QDSSRQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | Automobil, AEC-Q100 |
| Paket | Tape & Reel (TR) |
| Produktstatus | Aktiv |
| Ausgabetyp | Transistortreiber |
| Funktion | Step-Up, Step-Up/Step-Down |
| Ausgabekonfiguration | Positiv |
| Topologie | Boost, Flyback, SEPIC |
| Anzahl der Ausgänge | 1 |
| Ausgabephasen | 1 |
| Spannung – Versorgung (Vcc/Vdd) | 3,5 V ~ 60 V |
| Frequenz - Umschalten | 100 kHz ~ 2,2 MHz |
| Arbeitszyklus (max.) | 93 % |
| Synchrongleichrichter | NEIN |
| Uhrsynchronisierung | Ja |
| Serielle Schnittstellen | - |
| Steuerfunktionen | Strombegrenzung, Aktivieren, Frequenzsteuerung, Power Good, Sanftanlauf |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 12-WFDFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 12-WSON (3x2) |
| Basisproduktnummer | LM5156 |
MerkmaleLM5156QDSSRQ1
• AEC-Q100-qualifiziert für Automobilanwendungen
– Temperaturklasse 1: –40°C bis +125°C TA
• Funktional sicherheitsfähig
– Verfügbare Dokumentation zur Unterstützung des Entwurfs funktionaler Sicherheitssysteme
• Geeignet für Autobatterieanwendungen mit großem Eingangsbetriebsbereich
– 3,5 V bis 60 V Betriebsbereich (max. 65 V abs.)
– 2,97 V bis 16 V, wenn BIAS = VCC
– Mindest-Boost-Versorgungsspannung 1,5 V, wenn BIAS ≥ 3,5 V
– Eingangstransientenschutz bis 65 V
– Minimierter Batterieverbrauch
• Niedriger Abschaltstrom (IQ ≤ 2,6 µA)
• Niedriger Betriebsstrom (IQ ≤ 490 µA)
• Kleine Lösungsgröße und niedrige Kosten
– Maximale Schaltfrequenz von 2,2 MHz
– 12-Pin-WSON-Gehäuse (3 mm × 2 mm) mit benetzbaren Flanken
– Integrierter Fehlerverstärker ermöglicht primärseitige Regelung ohne Optokoppler (Flyback)
– Minimiertes Unterschwingen beim Anlassen (Start-Stopp-Anwendung)
• EMI-Minderung
– Wählbares Dual-Random-Spread-Spektrum
– Bleifreies Paket
• Höhere Effizienz bei geringer Verlustleistung
– 100 mV ±7 % genauer Strombegrenzungsschwellenwert
– Starker 1,5-A-Spitzen-Standard-MOSFET-Treiber
– Unterstützt externe VCC-Versorgung
• Vermeiden Sie Störungen und Übersprechen im AM-Band
– Optionale Uhrensynchronisation
– Dynamisch programmierbare Schaltfrequenz von 100 kHz bis 2,2 MHz
• Integrierte Schutzfunktionen
– Konstante Spitzenstrombegrenzung über der Eingangsspannung
– Optionaler Überlastschutz im Hiccup-Modus (siehe Gerätevergleichstabelle)
– Programmierbare Linie UVLO
– OVP-Schutz
– Thermische Abschaltung
• Präzise Feedback-Referenz mit einer Genauigkeit von ±1 %
• Programmierbarer zusätzlicher Neigungsausgleich
• Einstellbarer Sanftanlauf
• PGOOD-Anzeige
• Erstellen Sie mit dem WEBENCH® Power Designer ein individuelles Design mit dem LM5156x-Q1
AnwendungenvonLM5156QDSSRQ1
• 12-V- oder 24-V-Batterieanwendung für Kraftfahrzeuge
• Start-Stopp-Anwendung für Kraftfahrzeuge
• Hochspannungs-LiDAR-Stromversorgung
• Flyback mit mehreren Ausgängen ohne Optokoppler
• LED-Vorspannungsversorgung für Kfz-Rücklichter
• Wide Input Boost, SEPIC, Flyback-Leistungsmodul
• Batteriebetriebener Boost, SEPIC, Flyback
Umwelt- und Exportklassifizierungen vonLM5156QDSSRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | Unzutreffend |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 2 (1 Jahr) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
