LM5127QRGZRQ1 Allzweckrelais 42 V Wide-Vin Triple Buck And Boo
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LM5127QRGZRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Ertrag-Art: | Transistor-Fahrer |
|---|---|---|---|
| Funktion: | Step-up, Step-down, Step-up/Step-down | Ausgangskonfiguration: | Positiv |
| Topologie: | Dollar, Auftrieb, SEPIC | Zahl von Ertrag: | 3 |
| Ausgabephasen: | 1 | Spannung - Versorgung (Vcc/Vdd): | 0.8V | 42V |
Produkt-Beschreibung
LM5127QRGZRQ1 Allzweckrelais 42 V Wide-Vin Triple Buck And Boo

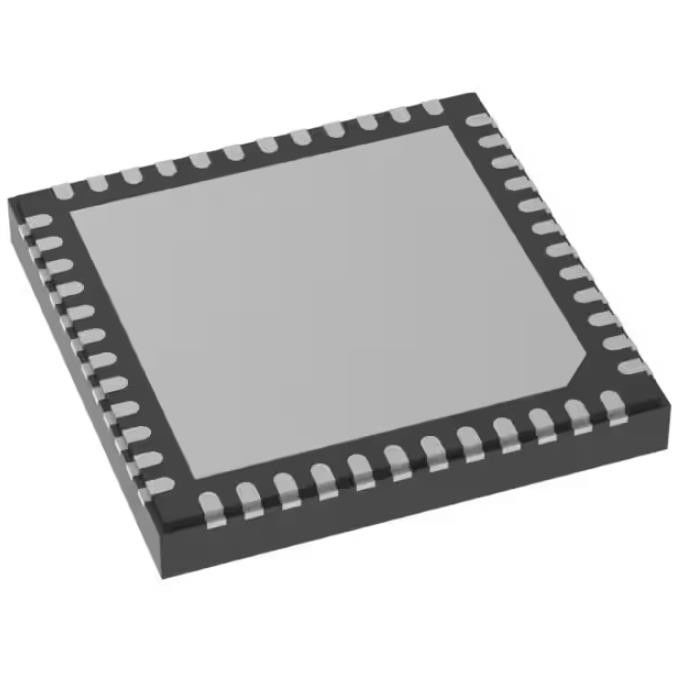

Buck, Boost, SEPIC-Regler Positiver Ausgang Aufwärts-, Abwärts-, Aufwärts-/Abwärts-DC-DC-Regler-IC 48-VQFN (7x7)
Spezifikationen von LM5127QRGZRQ1
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| DC-DC-Schaltregler | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Ausgabetyp | Transistortreiber |
| Funktion | Step-Up, Step-Down, Step-Up/Step-Down |
| Ausgabekonfiguration | Positiv |
| Topologie | Buck, Boost, SEPIC |
| Anzahl der Ausgänge | 3 |
| Ausgabephasen | 1 |
| Spannung – Versorgung (Vcc/Vdd) | 0,8V ~ 42V |
| Frequenz - Umschalten | 100 kHz ~ 2,2 MHz |
| Arbeitszyklus (max.) | 94 % |
| Synchrongleichrichter | NEIN |
| Uhrsynchronisierung | Ja |
| Serielle Schnittstellen | - |
| Steuerfunktionen | Strombegrenzung, Aktivierung, Frequenzsteuerung, Sanftanlauf |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Oberflächenmontage, benetzbare Flanke |
| Paket/Koffer | 48-VFQFN freiliegendes Pad |
| Gerätepaket des Lieferanten | 48-VQFN (7x7) |
| Basisproduktnummer | LM5127 |
MerkmaleLM5127QRGZRQ1
• AEC-Q100-qualifiziert für Automobilanwendungen
– Temperaturklasse 1: –40°C bis +125°C, TA
• Funktional sicherheitsfähig
– Verfügbare Dokumentation zur Unterstützung des funktionalen Sicherheitssystemdesigns
• Geeignet für verschiedene Architekturen und skalierbar
– Synchronregler mit drei Ausgängen
– Flexible Topologie
• CH1: Boost-/Buck-Topologie
• CH2, CH3: zwei Einphasen-Abwärtswandler/zweiphasige Interleaved-Abwärtswandler-Topologie
– Aktivieren Sie die Pin- und PGOOD-Anzeige pro Kanal
– Optionaler Batteriemonitor für niedrigen IQ
• Großer Betriebsbereich für Automobilanwendungen
– Eingangsbetriebsbereich von 3,8 V bis 42 V
– Minimaler Boost-Eingang 0,8 V, wenn BIAS ≥ 3,8 V
– Boost-Ausgang: einstellbar bis 42 V
– Buck-Ausgang: fest 3,3 V, 5 V oder einstellbar.0,8 -42 V
– Bypass-Betrieb bei VSUPPLY>VLOAD (Boost)
– LDO-Betrieb, wenn VSUPPLY ≈ VLOAD (Buck)
• Minimierter Batterieverbrauch
– Abschaltstrom ≤ 2,8 μA
– Automatischer Übergang in den Schlafmodus mit niedrigem IQ
– Batterieentladung im Ruhezustand
• IQ≤ 14 μA bei eingeschaltetem 3,3-V-Buck
• IQ≤ 22 μA bei eingeschalteten 3,3-V- und 5-V-Spannungen
• IQ≤ 32 μA bei 3,3 V, 5 V Bucking und Boost im Bypass
– Hoher Wirkungsgrad durch starke 5-V-Treiber
– VCC- und VDD-Regler mit zwei Eingängen
• Kleine und kostengünstige Lösung
– Maximale Schaltfrequenz 2,2 MHz
– Interne Bootdiode (Boost)
– Konstante Spitzenstrombegrenzung
– Unterstützt die DCR-Induktorstrommessung
– QFN-48 mit benetzbaren Flanken
• Vermeiden Sie Störungen und Übersprechen im AM-Band
– Optionale Uhrensynchronisation
– Schaltfrequenz von 100 kHz bis 2,2 MHz
– Wählbarer Schaltmodus (FPWM, Diodeemulation und Skip-Modus)
• EMI-Minderung
– Optional programmierbares Spread-Spectrum
• Programmierbarkeit und Flexibilität
– Programmierbare Weck- und Schlafschwelle
– Dynamische Schaltfrequenzprogrammierung
– Einstellbare Sanftanlaufzeit
– Einstellbarer Ausgang mit 0,8 V ±1 % Referenz
– Adaptive Totzeitsteuerung
• Integrierte Schutzfunktionen
- Überstromschutz
• Zyklusweise Spitzenstrombegrenzung
• Optionaler Hiccup-Modus-Schutz (Buck)
• Optionaler Latch-Off-Modus-Schutz (Buck)
- Überspannungsschutz
– HB-SW Kurzschlussschutz (Boost)
– Thermische Abschaltung
AnwendungenvonLM5127QRGZRQ1
• Automobil-Infotainment/Cluster
• Karosserieelektronik/Beleuchtung für Kraftfahrzeuge
• Automobil-ADAS
Umwelt- und Exportklassifizierungen vonLM5127QRGZRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | Unzutreffend |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
