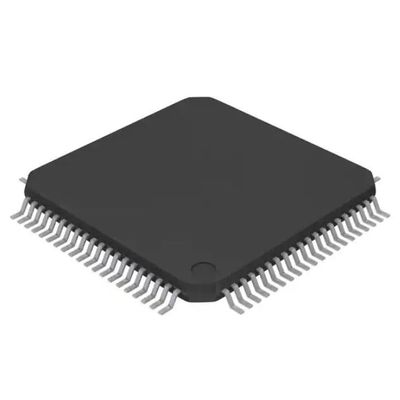

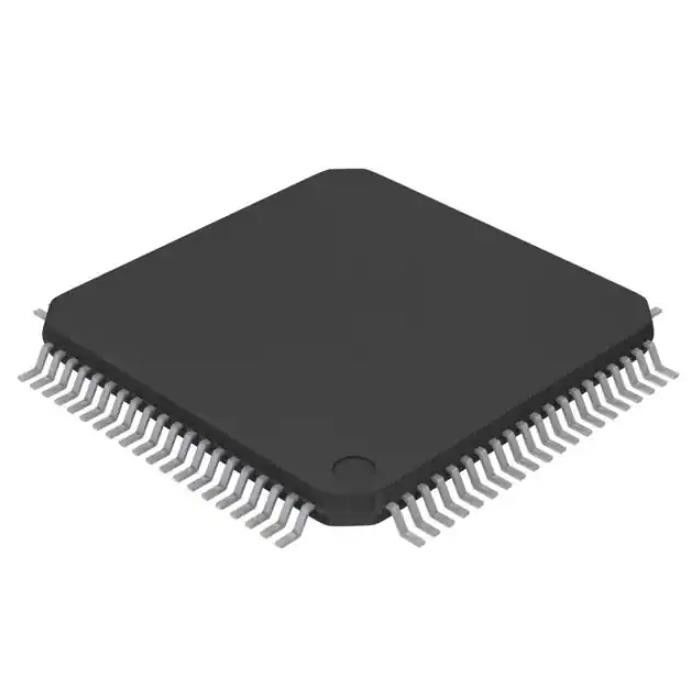

82V2042EPFG Zweckrelais Ic Telekommunikationsschnittstelle 80tqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | 82V2042EPFG |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Behälter | Produkt-Status: | Aktiv |
|---|---|---|---|
| Funktion: | Leitungsschnittstellen-Einheit (LIU) | Schnittstelle: | LIU |
| Spannung - Versorgung: | 3.13V | 3.47V | Betriebstemperatur: | -40°C | 85°C |
| Befestigung der Art: | Oberflächenberg | Paket/Fall: | 80-LQFP |
Produkt-Beschreibung
Spezifikationen von82V2042EPFG
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Schnittstelle | |
| Telekommunikation | |
| Hersteller | Renesas Electronics America Inc |
| Serie | - |
| Paket | Tablett |
| Produktstatus | Aktiv |
| Funktion | Line Interface Unit (LIU) |
| Schnittstelle | LIU |
| Spannungsversorgung | 3,13 V ~ 3,47 V |
| Strom - Versorgung | - |
| Betriebstemperatur | -40°C ~ 85°C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 80-LQFP |
| Gerätepaket des Lieferanten | 80-TQFP (14x14) |
| Basisproduktnummer | 82V2042 |
Merkmale82V2042EPFG
• Zweikanalige T1/E1/J1-Schnittstellen für Kurzstreckenleitungen
• Unterstützt HPS (Hitless Protection Switching) für 1+1-Schutz ohne externe Relais
• Programmierbare T1/E1/J1-Umschaltbarkeit, die eine Stückliste für jede Leitungsbedingung ermöglicht
• Einzelne 3,3-V-Stromversorgung mit 5-V-Toleranz an digitalen Schnittstellen
• Erfüllt oder übertrifft die Spezifikationen in
- ANSI T1.102, T1.403 und T1.408
- ITU I.431, G.703, G.736, G.775 und G.823
- ETSI 300-166, 300-233 und TBR12/13
- AT&T Pub 62411
• Per Software programmierbar oder per Hardware wählbar auf:
- Wellenformende Vorlagen
- Leitungsabschlussimpedanz (T1:100 Ω, J1:110 Ω, E1: 75 Ω/120 Ω)
- Einstellung einer beliebigen Pulsform
- JA-Position (Jitter Attenuator) (Empfangspfad oder Sendepfad)
- Schnittstellen für Einzelschienen-/Doppelschienensysteme
- B8ZS/HDB3/AMI-Zeilenkodierung/-dekodierung
- Aktive Flanke von Sendetakt (TCLK) und Empfangstakt (RCLK)
- Aktiver Pegel der Sendedaten (TDATA) und Empfangsdaten (RDATA)
- Empfänger oder Sender ausgeschaltet
- Hohe Impedanzeinstellung für Leitungstreiber
- PRBS-Generierung und -Erkennung (Pseudo Random Bit Sequence) mit 215-1 PRBS-Polynomen für E1
- QRSS-Erzeugung und -Erkennung (Quasi Random Sequence Signals) mit 220-1 QRSS-Polynomen für T1/J1
- 16-Bit-BPV (Bipolar Pulse Violation)/Excess Zero/PRBS- oder QRSS-Fehlerzähler
- Analoger Loopback, digitaler Loopback, Remote-Loopback und Inband-Loopback
• Adaptive Empfangsempfindlichkeit bis zu -20 dB (nur Host-Modus)
• Nicht-intrusive Überwachung gemäß ITU G.772-Spezifikation
• Kurzschlussschutz und interne Schutzdiode für Leitungstreiber
• LOS-Erkennung (Loss Of Signal) mit programmierbaren LOS-Stufen (nur Host-Modus)
• AIS-Erkennung (Alarmanzeigesignal).
• JTAG-Schnittstelle
• Unterstützt serielle Steuerungsschnittstelle, nicht gemultiplexte Motorola- und Intel-Schnittstellen und Hardware-Steuerungsmodus
• Pin-kompatibel zu 82V2082 T1/E1/J1 Long Haul/Short Haul LIU und 82V2052E E1 Short Haul LIU
• Erhältlich in 80-Pin-TQFPGreen-Gehäuseoptionen
Der IDT82V2042E kann als zweikanalige T1-, E1- oder J1-Leitungsschnittstelleneinheit konfiguriert werden.Der IDT82V2042E führt Takt-/Datenwiederherstellung, AMI/B8ZS/HDB3-Leitungsdekodierung durch und erkennt und meldet die LOS-Bedingungen.Ein integrierter adaptiver Equalizer ist verfügbar, um die Empfangsempfindlichkeit zu erhöhen und die Programmierung von LOS-Pegeln zu ermöglichen.Im Sendepfad gibt es einen AMI/B8ZS/HDB3-Encoder und einen Waveform Shaper.Es gibt einen Jitter-Abschwächer, der entweder im Empfangspfad oder im Sendepfad platziert werden kann.Der Jitter-Dämpfer kann auch deaktiviert werden.Der IDT82V2042E unterstützt sowohl Single-Rail- als auch Dual-Rail-Systemschnittstellen.Um die Netzwerkwartung zu erleichtern, ist eine PRBS/QRSS-Erzeugungs-/Erkennungsschaltung im Chip integriert, und je nach Anwendung können verschiedene Arten von Loopbacks eingestellt werden.Vier verschiedene Arten von Leitungsabschlussimpedanzen, 75 Ω, 100 Ω, 110 Ω und 120 Ω, sind pro Kanal wählbar.Der Chip bietet außerdem Treiberkurzschlussschutz und eine interne Schutzdiode und unterstützt JTAG Boundary Scanning.Der Chip kann entweder durch Software oder Hardware gesteuert werden.Der IDT82V2042E kann in LAN, WAN, Routern, drahtlosen Basisstationen, IADs, IMAs, IMAPs, Gateways, Frame Relay-Zugriffsgeräten, CSU/DSU-Geräten usw. verwendet werden.
Umwelt- und Exportklassifizierungen von82V2042EPFG
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
