Zweck HVDA540QDRQ1 legt IC-Transceiver-Hälfte 1/1 8soic neu
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | HVDA540QDRQ1 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Art: | Transceiver |
|---|---|---|---|
| Protokoll: | CANbus | Zahl von Fahrern/von Empfängern: | 1/1 |
| Duplex: | Hälfte | Empfänger-Hysterese: | 125 Millivolt |
| Datenrate: | 1Mbps | Spannung - Versorgung: | 4.68V | 5.33V |
Produkt-Beschreibung
Zweck HVDA540QDRQ1 legt IC-Transceiver-Hälfte 1/1 8soic neu
1/1 Transceiver halbes CANbus 8-SOIC
Spezifikationen von HVDA540QDRQ1
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Schnittstelle | |
| Fahrer, Empfänger, Transceivers | |
| Mfr | Texas Instruments |
| Reihe | Automobil, AEC-Q100 |
| Paket | Band u. Spule (TR) |
| Schneiden Sie Band (CT) | |
| Digi-Reel® | |
| Produkt-Status | Aktiv |
| Art | Transceiver |
| Protokoll | CANbus |
| Zahl von Fahrern/von Empfängern | 1 月 1 日 |
| Duplex | Hälfte |
| Empfänger-Hysterese | 125 Millivolt |
| Datenrate | 1Mbps |
| Spannung - Versorgung | 4.68V | 5.33V |
| Betriebstemperatur | -40°C | 125°C |
| Befestigung der Art | Oberflächenberg |

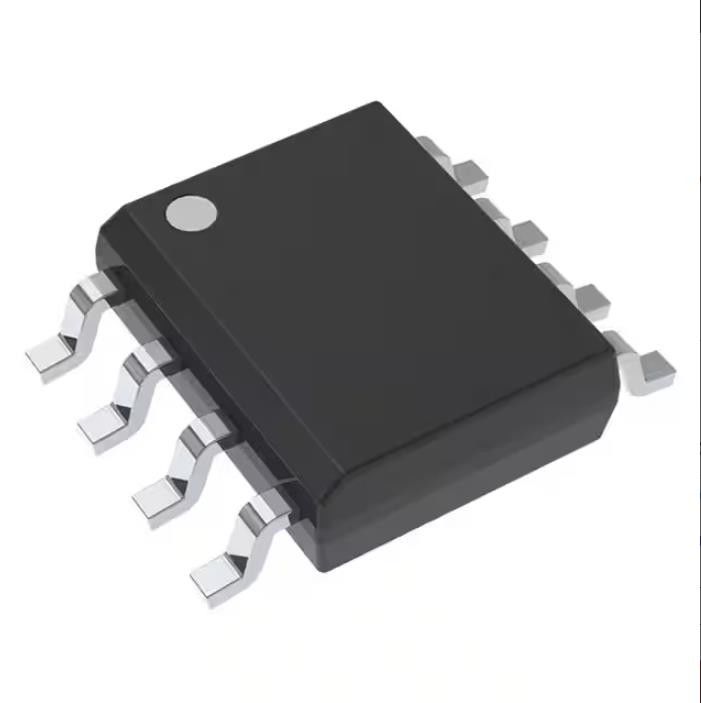

| Paket/Fall | 8-SOIC (0,154", 3.90mm Breite) |
| Lieferanten-Gerät-Paket | 8-SOIC |
| Niedrige Produkt-Zahl | HVDA540 |
Eigenschaften von HVDA540QDRQ1
• Qualifiziert für Automobilanwendungen
• AEC-Q100 qualifizierte mit den folgenden Ergebnissen:
– Gerät-Temperatur-Grad 1: – 40°C zu 125°C
– Geheimhaltungsgrad 3A Gerät HBMs ESD
– Geheimhaltungsgrad C6 des Gerät-CDM ESD
– Geheimhaltungsgrad M4 Gerät Millimeters ESD
• Erfüllt oder übersteigt die Bedingungen von ISO 11898-2 und von ISO 11898-5
• GIFT/ICT konform
• Esd-Schutz bis 12 KV (Menschlich-Körper-Modell) auf Bus-Stiften
• Input-/Outputspannungspegel-Anpassung
– SN65HVDA54x: Anwendbarer Input-/Outputspannungsbereich (VIO) von 3 V bis 5,33 V
– SN65HVDA54x-5: Gerät-Version 5 V VCC
• Betriebsarten:
– Normaler Modus: Alle Geräte
– Bereitschaftsbetriebsart der geringen Energie (VCC nicht erfordert, nur VIO-Versorgung musste System-Energie sparen)
– SN65HVDA540: Kein wachen Sie auf
– SN65HVDA541: RXD wachen Antrag auf
– Stiller Modus (nur zum Empfang): HVDA542
• Hohe elektromagnetische Befolgung (EMC)
• Schutz
– Unterspannungsschutz auf VIO und VCC
– Bus-Störungs-Schutz von – 27 V bis 40 V
Anwendungen von HVDA540QDRQ1
• Hochgeschwindigkeits SAE J2284 KANN für Automobilanwendungen
• Standarddatenbus-Schnittstelle SAE J1939
• Doppel-Draht GMW3122 KANN Bitübertragungsschicht
• Standard-Datenbus-Schnittstelle ISO 11783
• Standard-Datenbus-Schnittstelle NMEA 2000
Klima- u. Export-Klassifikationen von HVDA540QDRQ1
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 1 (unbegrenzt) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
