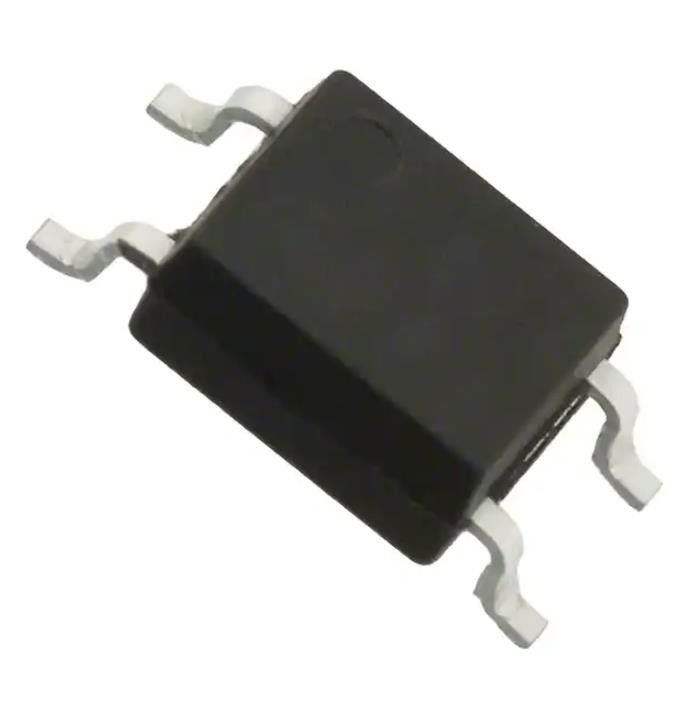

HCPL-181-00AE Optoiso-Schaltregler IC 3,75KV TRANS 4MINIFLAT
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | HCPL-181-00AE |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Zahl von Kanälen: | 1 |
|---|---|---|---|
| Spannung - Isolierung: | 3750Vrms | Gegenwärtiger Übertragungsfaktor (Minute): | 80% @ 5mA |
| Gegenwärtiger Übertragungsfaktor (maximal): | 160% @ 5mA | Ertrag-Art: | Transistor |
| Aufstieg/Abfallzeit (Art): | 4µs, 3µs | Eingegebene Art: | DC |
| Markieren: | HCPL-181-00AE Optoiso,3,75 KV TRANS 4MINIFLAT |
||
Produkt-Beschreibung
HCPL-181-00AE Zweckrelais Optoiso 3,75 kV Trans 4miniflat
HCPL-181-00AE Zweckrelais Optoiso 3,75 kV Trans 4miniflat
Optoisolator-Transistor-Ausgang 3750 Vrms 1 Kanal 4-Mini-Flat
Spezifikationen vonHCPL-181-00AE
| TYP | BESCHREIBUNG |
| Kategorie | Isolatoren |
| Optoisolatoren | |
| Optoisolatoren mit Transistor- und Photovoltaik-Ausgang | |
| Hersteller | Broadcom Limited |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Anzahl der Kanäle | 1 |
| Spannung – Isolation | 3750 Vrms |
| Aktuelles Übertragungsverhältnis (Min.) | 80 % bei 5 mA |
| Aktuelles Übertragungsverhältnis (max.) | 160 % bei 5 mA |
| Ein-/Ausschaltzeit (Typ) | - |
| Anstiegs-/Abfallzeit (Typ) | 4µs, 3µs |
| Eingabetyp | Gleichstrom |
| Ausgabetyp | Transistor |
| Spannung – Ausgang (max.) | 80V |
| Strom – Ausgang/Kanal | 50mA |
| Spannung – Vorwärts (Vf) (Typ) | 1,2V |
| Strom – DC-Vorwärtsstrom (falls) (max.) | 50mA |
| Vce-Sättigung (max.) | 200 mV |
| Betriebstemperatur | -55 °C ~ 100 °C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 4-SMD, Gull Wing |
| Gerätepaket des Lieferanten | 4-Mini-Wohnung |
| Basisproduktnummer | HCPL-181 |
MerkmaleHCPL-181-00AE
• Aktuelles Übertragungsverhältnis (CTR: mindestens 50 % bei IF = 5 mA, VCE = 5 V)
• Hohe Eingangs-Ausgangs-Isolationsspannung (Viso = 3750 Vrms)
• Hohe Kollektor-Emitter-Spannung (VCEO = 80 V)
• Reaktionszeit (tr: typisch, 4 μs bei VCE = 2V, IC = 2 mA, RL = 100• )
• Mini-Flachverpackung (2,0-mm-Profil) in Band und Rolle Paket
• UL-zugelassen
• CSA-zugelassen
• Zugelassen nach IEC 60747-5-5
• Verfügbare Optionen:
– IEC 60747-5-5 App
Anwendungen vonHCPL-181-00AE
• I/O-Schnittstellen für Computer
• Systemgeräte, Messgeräte
• Signalübertragung zwischen Stromkreisen verschiedener Potentiale und Impedanzen
• Rückkopplungskreis im Netzteil
Umwelt- und Exportklassifizierungen vonHCPL-181-00AE
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.49.8000 |
