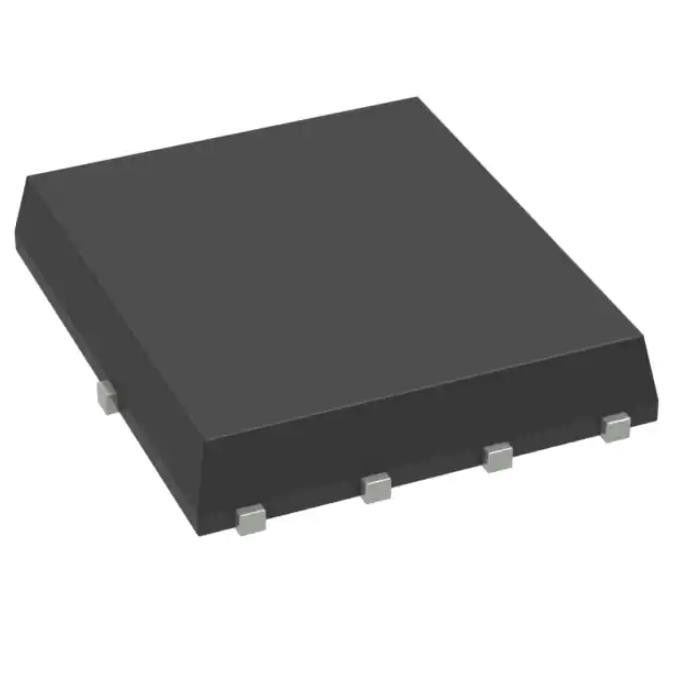

FDWS86380-F085 Mosfet IC Circuit Chip N-CH 80V 50A POWER56
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | FDWS86380-F085 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Kern-Prozessor: | N-Kanal |
|---|---|---|---|
| Technologie: | MOSFET (Metalloxid) | Lassen Sie zur Quellspannung ab (Vdss): | 80 V |
| Gegenwärtig - ununterbrochener Abfluss (Identifikation) @ 25°C: | 50A (Tc) USART | Antriebs-Spannung (Max Rds On, Min Rds On): | 10V |
| RDS auf (maximal) @ Identifikation, Vgs: | 13.4mOhm @ 50A, 10V | Vgs (Th) (maximal) @ Identifikation: | 4V @ 250µA |
| Markieren: | FDWS86380-F085,Mosfet IC-Schaltungschip,N-CH 80 V 50 A POWER56 |
||
Produkt-Beschreibung
FDWS86380-F085 Allzweckrelais Mosfet N-Ch 80 V 50 A Power56
N-Kanal 80 V 50 A (Tc) 75 W (Tj) Oberflächenmontageleistung56
Spezifikationen vonFDWS86380-F085
| TYP | BESCHREIBUNG |
| Kategorie | Diskrete Halbleiterprodukte |
| Transistoren | |
| FETs, MOSFETs | |
| Einzelne FETs, MOSFETs | |
| Hersteller | onsemi |
| Serie | Automobil, AEC-Q101, PowerTrench® |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Produktstatus | Aktiv |
| FET-Typ | N-Kanal |
| Technologie | MOSFET (Metalloxid) |
| Drain-Source-Spannung (Vdss) | 80 V |
| Strom – kontinuierlicher Abfluss (Id) bei 25 °C | 50A (Tc) |
| Antriebsspannung (Max. Rds Ein, Min. Rds Ein) | 10V |
| Rds On (Max) @ Id, Vgs | 13,4 mOhm bei 50 A, 10 V |
| Vgs(th) (Max) @ Id | 4 V bei 250 µA |
| Gate-Ladung (Qg) (Max) @ Vgs | 30 nC bei 10 V |
| Vgs (Max) | ±20V |
| Eingangskapazität (Ciss) (Max) bei Vds | 1440 pF bei 40 V |
| FET-Funktion | - |
| Verlustleistung (max.) | 75 W (Tj) |
| Betriebstemperatur | -55°C ~ 175°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Gerätepaket des Lieferanten | Leistung56 |
| Paket/Koffer | 8-PowerTDFN |
| Basisproduktnummer | FDWS86380 |
MerkmaleFDWS86380-F085
• Typ RDS(on) = 11,3 m bei VGS = 10 V;ID = 50 A
• Typ Qg(tot) = 20 nC bei VGS = 10 V;ID = 50 A
• UIS-Fähigkeit
• Benetzbare Flanken für die automatische optische Inspektion (AOI)
• AEC-Q101-qualifiziert und PPAP-fähig
• Dieses Gerät ist Pb-frei, Halogen-/BFR-frei und RoHS-konform
Anwendungen vonFDWS86380-F085
• Kfz-Motorsteuerung
• PowerTrain-Management
• Magnet- und Motortreiber
• Elektronische Lenkung
• Integrierter Anlasser/Lichtmaschine
• Verteilte Energiearchitekturen und VRM
• Primärschalter für 12-V-Systeme
Umwelt- und Exportklassifizierungen vonFDWS86380-F085
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 1 (Unbegrenzt) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8541.29.0095 |
