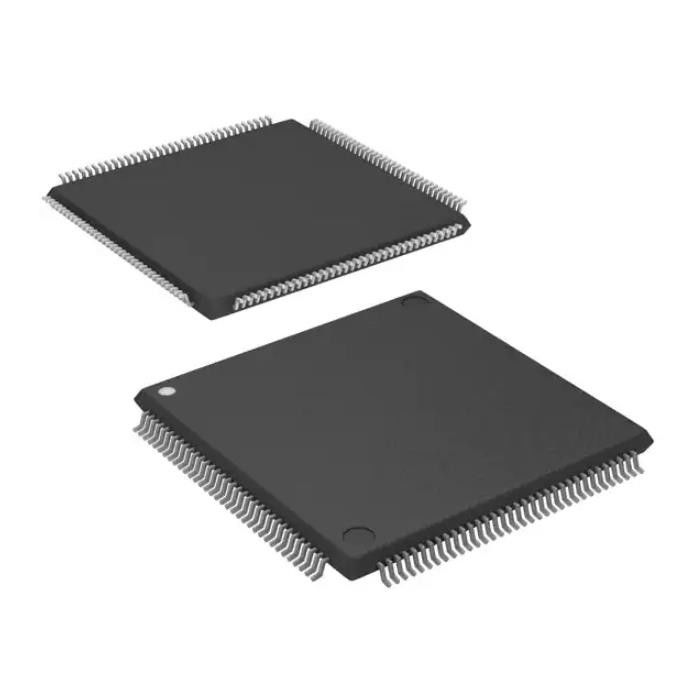

LCMXO2-1200HC-4TG144C Allzweckrelais Ic Fpga 107 I/O 144tqfp
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | LCMXO2-1200HC-4TG144C |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Behälter | Produkt-Status: | Aktiv |
|---|---|---|---|
| Digi-Schlüssel programmierbar: | Nicht überprüft | Zahl von Labors/CLBs: | 160 |
| Zahl von Schaltelementen/von Zellen: | 1280USART | Gesamt-RAM Bits: | 65536 |
| Zahl von Input/Output: | 107 | Spannung - Versorgung: | 2.375V | 3.465V |
Produkt-Beschreibung
LCMXO2-1200HC-4TG144C Allzweckrelais Ic Fpga 107 I/O 144tqfp
MachXO2 Field Programmable Gate Array (FPGA) IC 107 65536 1280 144-LQFP
Spezifikationen vonLCMXO2-1200HC-4TG144C
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Eingebettet | |
| FPGAs (Field Programmable Gate Array) | |
| Hersteller | Lattice Semiconductor Corporation |
| Serie | MachXO2 |
| Paket | Tablett |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| Anzahl der LABs/CLBs | 160 |
| Anzahl der Logikelemente/Zellen | 1280 |
| Gesamtzahl der RAM-Bits | 65536 |
| Anzahl der E/A | 107 |
| Spannungsversorgung | 2,375 V ~ 3,465 V |
| Befestigungsart | Oberflächenmontage |
| Betriebstemperatur | 0°C ~ 85°C (TJ) |
| Paket/Koffer | 144-LQFP |
| Gerätepaket des Lieferanten | 144-TQFP (20x20) |
| Basisproduktnummer | LCMXO2-1200 |
MerkmaleLCMXO2-1200HC-4TG144C
Flexible Logikarchitektur
• Sechs Geräte mit 256 bis 6864 LUT4s und 18 bis 334 I/Os
Ultra-Low-Power-Geräte
• Fortschrittlicher 65-nm-Low-Power-Prozess
• Nur 22 µW Standby-Leistung
• Programmierbare Low-Swing-Differenzial-I/Os
• Standby-Modus und andere Energiesparoptionen
Eingebetteter und verteilter Speicher
• Bis zu 240 kbits sysMEM™ Embedded Block RAM
• Bis zu 54 kbits verteilter RAM
• Dedizierte FIFO-Steuerlogik
On-Chip-Benutzer-Flash-Speicher
• Bis zu 256 kbit Benutzer-Flash-Speicher
• 100.000 Schreibzyklen
• Zugriff über WISHBONE-, SPI-, I2C- und JTAG-Schnittstellen
• Kann als Softprozessor-PROM oder als Flash-Speicher verwendet werden
Vorgefertigte quellensynchrone E/A
• DDR-Register in I/O-Zellen
• Spezielle Getriebelogik
• 7:1-Getriebe für Display-I/Os
• Generisches DDR, DDRX2, DDRX4
• Dedizierter DDR/DDR2/LPDDR-Speicher mit DQS-Unterstützung
Hochleistungsfähiger, flexibler I/O-Puffer
• Der programmierbare sysIO™-Puffer unterstützt viele
Umfang der Schnittstellen:
– LVCMOS 3,3/2,5/1,8/1,5/1,2
– LVTTL
– PCI
– LVDS, Bus-LVDS, MLVDS, RSDS, LVPECL
– SSTL 25/18
– HSTL 18
– Schmitt-Trigger-Eingänge, bis zu 0,5 V Hysterese
• I/Os unterstützen Hot-Socket
• Differenzielle Terminierung auf dem Chip
• Programmierbarer Pull-up- oder Pull-down-Modus
Flexible On-Chip-Taktung
• Acht Primäruhren
• Bis zu zwei Flankentakte für Hochgeschwindigkeits-I/O-Schnittstellen (nur Ober- und Unterseite)
• Bis zu zwei analoge PLLs pro Gerät mit Fractional-n-Frequenzsynthese
– Großer Eingangsfrequenzbereich (7 MHz bis 400 MHz)
Nichtflüchtig, stufenlos rekonfigurierbar
• Instant-on – schaltet sich in Mikrosekunden ein
• Sichere Single-Chip-Lösung
• Programmierbar über JTAG, SPI oder I2 C
• Unterstützt die Hintergrundprogrammierung des nichtflüchtigen Speichers
• Optionaler Dual-Boot mit externem SPI-Speicher
TransFR™-Rekonfiguration
• Aktualisierung der Logik vor Ort während des Systembetriebs
Erweiterte Unterstützung auf Systemebene
• Gehärtete On-Chip-Funktionen: SPI, I2 C, Timer/Zähler
• On-Chip-Oszillator mit 5,5 % Genauigkeit
• Eindeutige TraceID zur Systemverfolgung
• One Time Programmable (OTP)-Modus
• Einzelnes Netzteil mit erweitertem Betriebsbereich
• IEEE-Standard 1149.1 Boundary Scan
• IEEE 1532-konforme systeminterne Programmierung
Große Auswahl an Paketoptionen
• TQFP-, WLCSP-, ucBGA-, csBGA-, caBGA-, ftBGA-, fpBGA- und QFN-Paketoptionen
• Paketoptionen mit geringem Platzbedarf
– Nur 2,5 mm x 2,5 mm groß
• Dichtemigration unterstützt
• Fortschrittliche, halogenfreie Verpackung
Stücke vonLCMXO2-1200HC-4TG144C
Die Slices 0–3 enthalten zwei LUT4s, die zwei Register versorgen.Die Slices 0-2 können als verteilter Speicher konfiguriert werden.Tabelle 2-1 zeigt die Leistungsfähigkeit der Slices in PFU-Blöcken zusammen mit den von ihnen aktivierten Betriebsmodi.Darüber hinaus enthält jede PFU eine Logik, die es ermöglicht, die LUTs zu kombinieren, um Funktionen wie LUT5, LUT6, LUT7 und LUT8 auszuführen.Die Steuerlogik führt Set/Reset-Funktionen (programmierbar als synchron/asynchron), Taktauswahl, Chipauswahl und umfassendere RAM/ROM-Funktionen aus.
Umwelt- und Exportklassifizierungen vonLCMXO2-1200HC-4TG144C
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
