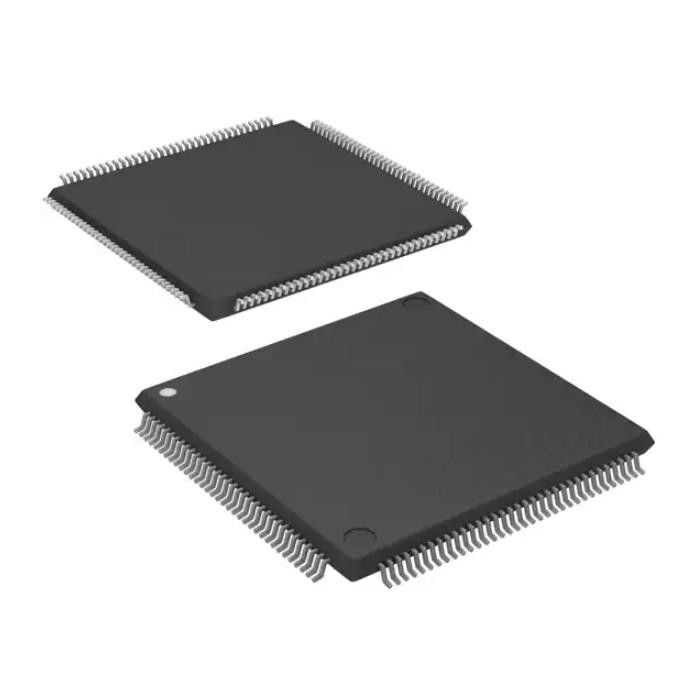

• EP2C8T144C8N-universeller Zweck legt IC Fpga 85 Input/Output 144tqfp neu
EP2C8T144C8N-universeller Zweck legt IC Fpga 85 Input/Output 144tqfp neu

EP2C8T144C8N-universeller Zweck legt IC Fpga 85 Input/Output 144tqfp neu

Produktdetails:

Herkunftsort: ursprünglich
Markenname: original
Zertifizierung: original
Modellnummer: EP2C8T144C8N

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: negotiation
Verpackung Informationen: Kartonkasten
Lieferzeit: Tage 1-3working
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100.000
Bestpreis Kontakt

Detailinformationen

Mfr: Intel Reihe: Cyclone® II
Paket: Behälter Produkt-Status: Aktiv
Digi-Schlüssel programmierbar: Nicht überprüft Zahl von Labors/CLBs: 516
Zahl von Schaltelementen/von Zellen: 8256 Gesamt-RAM Bits: 165888

Produkt-Beschreibung

EP2C8T144C8N-universeller Zweck legt IC Fpga 85 Input/Output 144tqfp neu


Feldprogrammierbare Gatteranordnung Cyclone® II (FPGA) IC 85 165888 8256 144-LQFP



Spezifikationen von EP2C8T144C8N



ART BESCHREIBUNG
Kategorie Integrierte Schaltungen (IC)
Eingebettet
FPGAs (feldprogrammierbare Gatteranordnung)
Mfr Intel
Reihe Cyclone® II
Paket Behälter
Produkt-Status Aktiv
Digi-Schlüssel programmierbar Nicht überprüft
Zahl von Labors/CLBs 516
Zahl von Schaltelementen/von Zellen 8256
Gesamt-RAM Bits 165888
Zahl von Input/Output 85
Spannung - Versorgung 1.15V | 1.25V
Befestigung der Art Oberflächenberg
Betriebstemperatur 0°C | 85°C (TJ)
Paket/Fall 144-LQFP
Lieferanten-Gerät-Paket 144-TQFP (20x20)
Niedrige Produkt-Zahl EP2C8



Eigenschaften von EP2C8T144C8N


Architektur mit hoher Dichte mit 4.608 bis 68.416 LEs
●M4K bettete Speicherblöcke ein
●Bis 1,1 Mbits von RAM verfügbar, ohne verfügbare Logik zu verringern
●4.096 Gedächtnisbits pro Block (4.608 Bits pro Block einschließlich 512 Paritätsbits)
●Variable Portkonfigurationen von ×1, von ×2, von ×4, von ×8, von ×9, von ×16, von ×18, von ×32 und von ×36
●Wahre Operation des Doppel-hafens (ein Lesen und man schreiben, liest zwei, oder zwei schreibt), für Modi ×1, ×2, ×4, ×8, ×9, ×16 und ×18
●Byte ermöglicht für die Dateneingabe, die während maskiert, schreibt
●Bis zur Operation 260-MHz
■Eingebettete Multiplikatoren
●Bis 150 18 - × 18 gebissene Multiplikatoren sind je als zwei Unabhängiges 9 konfigurierbar - × 9 gebissene Multiplikatoren mit bis zu Leistung 250-MHz
●Optionaler Input und Ausgaberegister
■Moderne Input-/Outputunterstützung
●Differenziale Input-/Outputstandardhochgeschwindigkeitsunterstützung, einschließlich LVDS, RSDS, mini--LVDS, LVPECL, differenziales HSTL und Differenzial SSTL
●Unsymmetrische Input-/Outputstandardunterstützung, einschließlich 2.5-V und 1.8-V, SSTL-Klasse I und II, 1.8-V und 1.5-V HSTL Klasse I und II, PCI 3.3-V und PCI-X 1,0, 3,3-, 2,5-, 1,8- und 1.5-V LVCMOS und 3,3-, 2,5- und 1.8-V LVTTL
●Zusatzteilverbindungs-Interessengruppe (PCI-SIG) PCI Befolgung local bus Spezifikations-, Revisions3,0 für Operation 3.3-V bei 33 oder 66 MHZ für 32 - oder 64-Bit-Schnittstellen
●PCI Express mit einem externen TI PHY und einer Funktion Altera PCI Express ×1 Megacore®

Bezogene Dokumente von EP2C8T144C8N

Heißes Socketing u. Macht-auf zurückgestelltem Kapitel Gerät-dem Handbuch in des Wirbelsturm-II
■Automobil-Grad-Gerät-Handbuch


Klima- u. Export-Klassifikationen von EP2C8T144C8N



ATTRIBUT BESCHREIBUNG
RoHS-Status RoHS konform
Feuchtigkeits-Empfindlichkeits-Niveau (MSL) 3 (168 Stunden)
REICHWEITE Status ERREICHEN Sie unberührtes
ECCN 3A991D
HTSUS 8542.39.0001
