EP2C50F484C7N-universeller Zweck legt IC Fpga 294 Input/Output 484fbga neu
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | EP2C50F484C7N |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Behälter | Produkt-Status: | Aktiv |
|---|---|---|---|
| Digi-Schlüssel programmierbar: | Nicht überprüft | Zahl von Labors/CLBs: | 3158 |
| Zahl von Schaltelementen/von Zellen: | 50528 | Gesamt-RAM Bits: | 594432 |
| Zahl von Input/Output: | 294 | Spannung - Versorgung: | 1.15V | 1.25V |
Produkt-Beschreibung

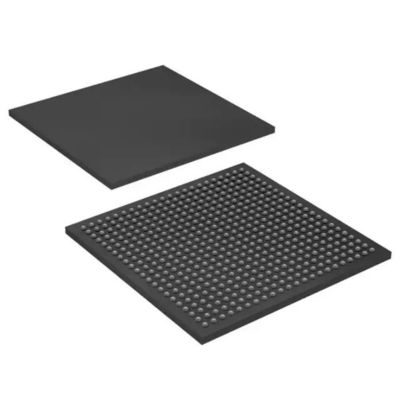

EP2C50F484C7N-universeller Zweck legt IC Fpga 294 Input/Output 484fbga neu
Feldprogrammierbare Gatteranordnung Cyclone® II (FPGA) IC 294 594432 50528 484-BGA
Spezifikationen von EP2C50F484C7N
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Eingebettet | |
| FPGAs (feldprogrammierbare Gatteranordnung) | |
| Mfr | Intel |
| Reihe | Cyclone® II |
| Paket | Behälter |
| Produkt-Status | Aktiv |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| Zahl von Labors/CLBs | 3158 |
| Zahl von Schaltelementen/von Zellen | 50528 |
| Gesamt-RAM Bits | 594432 |
| Zahl von Input/Output | 294 |
| Spannung - Versorgung | 1.15V | 1.25V |
| Befestigung der Art | Oberflächenberg |
| Betriebstemperatur | 0°C | 85°C (TJ) |
| Paket/Fall | 484-BGA |
| Lieferanten-Gerät-Paket | 484-FBGA (23x23) |
| Niedrige Produkt-Zahl | EP2C50 |
Eigenschaften von EP2C50F484C7N
■Architektur mit hoher Dichte mit 4.608 bis 68.416 LEs
●M4K bettete Speicherblöcke ein
●Bis 1,1 Mbits von RAM verfügbar, ohne verfügbare Logik zu verringern
●4.096 Gedächtnisbits pro Block (4.608 Bits pro Block einschließlich 512 Paritätsbits)
●Variable Portkonfigurationen von ×1, von ×2, von ×4, von ×8, von ×9, von ×16, von ×18, von ×32 und von ×36
●Wahre Operation des Doppel-hafens (ein Lesen und man schreiben, liest zwei, oder zwei schreibt), für Modi ×1, ×2, ×4, ×8, ×9, ×16 und ×18
●Byte ermöglicht für die Dateneingabe, die während maskiert, schreibt
●Bis zur Operation 260-MHz
■Eingebettete Multiplikatoren
●Bis 150 18 - × 18 gebissene Multiplikatoren sind je als zwei Unabhängiges 9 konfigurierbar - × 9 gebissene Multiplikatoren mit bis zu 250-MHzperformance
●Optionaler Input und Ausgaberegister
■Moderne Input-/Outputunterstützung
●Differenziale Input-/Outputstandardhochgeschwindigkeitsunterstützung, einschließlich LVDS, RSDS, mini--LVDS, LVPECL, differenziales HSTL und Differenzial SSTL
●Unsymmetrische Input-/Outputstandardunterstützung, einschließlich 2.5-V und 1.8-V, SSTL-Klasse I und II, 1.8-V und 1.5-V HSTL Klasse I und II, PCI 3.3-V und PCI-X 1,0, 3,3-, 2,5-, 1,8- und 1.5-V LVCMOS und 3,3-, 2,5- und 1.8-V LVTTL
●Zusatzteilverbindungs-Interessengruppe (PCI-SIG) PCI Befolgung local bus Spezifikations-, Revisions3,0 für Operation 3.3-V bei 33 oder 66 MHZ für 32 - oder 64-Bit-Schnittstellen
●PCI Express mit einem externen TI PHY und einer Funktion Altera PCI Express ×1 Megacore®
●133-MHz PCI-X 1,0 Spezifikationskompatibilität
●Externe Gedächtnishochgeschwindigkeitsunterstützung, einschließlich DDR, DDR2 und SDR SDRAM und QDRII SRAM stützte sich durch Tropfen Funktionen Altera IP MegaCore für Benutzerfreundlichkeit
●Drei engagierte Register pro Input-/Outputelement (IOE): ein Eingaberegister, ein Ausgaberegister und man Ertrag-ermöglichen Register
●Programmierbare Busgriffeigenschaft
●Programmierbare Ertrag-Antriebsstärkeeigenschaft
●Programmierbare Verzögerungen vom Stift zur IOE- oder Logikreihe
●Input-/Outputbank, die für einzigartige VCCIO- und/oder VREF-Bank Einstellungen gruppiert
●MultiVolt™ Input-/Outputstandardunterstützung für 1,5-, 1,8-, 2,5- und 3,3 Schnittstellen
●Heiße-socketing Operationsunterstützung
●Tristate mit schwachem ziehen Sie auf Input-/Outputstiften vor und während der Konfiguration hoch
●Programmierbare Offenabflussertrag
●Reihe Aufchipbeendigungsunterstützung
VCCA u. Boden von EP2C50F484C7N
■Benutzen Sie unterschiedliche VCCA-Energieflächen
■Benutzen Sie eine verteilte VCCA-Insel innerhalb der VCCINT-Fläche
■Benutzen Sie starke VCCA-Spuren
Klima- u. Export-Klassifikationen von EP2C50F484C7N
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | RoHS konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | 3A991D |
| HTSUS | 8542.39.0001 |
