• EP1C3T144C8N-universeller Zweck legt IC Fpga 104 Input/Output 144tqfp neu
EP1C3T144C8N-universeller Zweck legt IC Fpga 104 Input/Output 144tqfp neu

EP1C3T144C8N-universeller Zweck legt IC Fpga 104 Input/Output 144tqfp neu

Produktdetails:

Herkunftsort: ursprünglich
Markenname: original
Zertifizierung: original
Modellnummer: EP1C3T144C8N

Zahlung und Versand AGB:

Min Bestellmenge: 1
Preis: negotiation
Verpackung Informationen: Kartonkasten
Lieferzeit: Tage 1-3working
Zahlungsbedingungen: T/T, L/C
Versorgungsmaterial-Fähigkeit: 100.000
Bestpreis Kontakt

Detailinformationen

Reihe: Cyclone® Paket: Behälter
Produkt-Status: Veraltet Digi-Schlüssel programmierbar: Nicht überprüft
Zahl von Labors/CLBs: 291 Zahl von Schaltelementen/von Zellen: 2910
Gesamt-RAM Bits: 59904 Zahl von Input/Output: 104

Produkt-Beschreibung

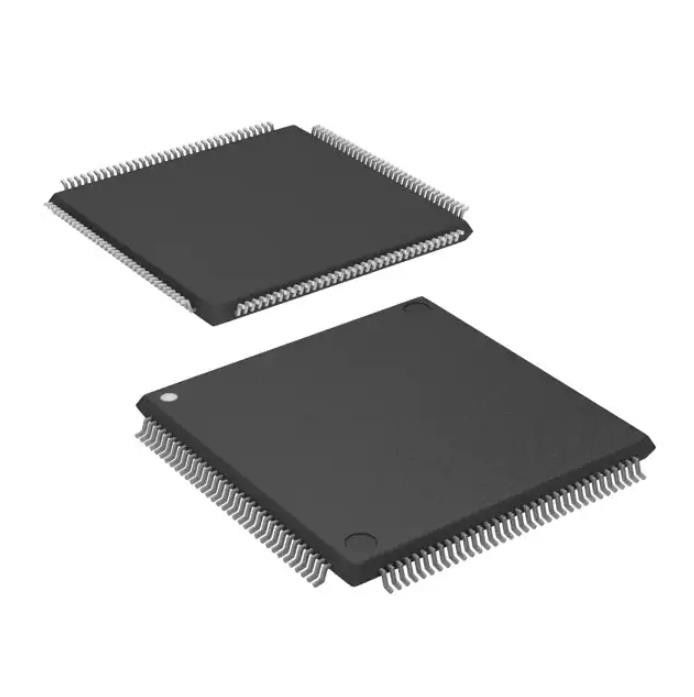

EP1C3T144C8N-universeller Zweck legt IC Fpga 104 Input/Output 144tqfp neu


Feldprogrammierbare Gatteranordnung Cyclone® (FPGA) IC 104 59904 2910 144-LQFP



Spezifikationen von EP1C3T144C8N



ART BESCHREIBUNG
Kategorie Integrierte Schaltungen (IC)
Eingebettet
FPGAs (feldprogrammierbare Gatteranordnung)
Mfr Intel
Reihe Cyclone®
Paket Behälter
Produkt-Status Veraltet
Digi-Schlüssel programmierbar Nicht überprüft
Zahl von Labors/CLBs 291
Zahl von Schaltelementen/von Zellen 2910
Gesamt-RAM Bits 59904
Zahl von Input/Output 104
Spannung - Versorgung 1.425V | 1.575V
Befestigung der Art Oberflächenberg
Betriebstemperatur 0°C | 85°C (TJ)
Paket/Fall 144-LQFP
Lieferanten-Gerät-Paket 144-TQFP (20x20)
Niedrige Produkt-Zahl EP1C3



Eigenschaften von EP1C3T144C8N


2.910 bis 20.060 LEs, sehen Tabelle 1-1
■Bis 294.912 RAM-Bits (36.864 Bytes)
■Stützt Konfiguration durch preiswertes Gerät der seriellen Konfiguration
■Unterstützung für Standards Input-/Outputlvttl, LVCMOS, SSTL-2 und SSTL-3
■Unterstützung für 66 - und 33-MHz, 64 - und 32-Bit-PCI-Standard
■Hochgeschwindigkeits (640 Mbps) LVDS Input-/Outputunterstützung
■Langsame (311 Mbps) LVDS Input-/Outputunterstützung
■311-Mbps RSDS Input-/Outputunterstützung
■Bis zwei PLLs pro Gerät Uhrvermehrung und die Phasenverschiebung zur Verfügung stellen
■Bis acht globale Uhrlinien mit sechs Uhrbetriebsmitteln verfügbar pro Reihe des Logikreihen-Blockes (LABOR)
■Unterstützung für externes Gedächtnis, einschließlich DDR SDRAM (133 MHZ), FCRAM und einzelne Datenrate (SDR) SDRAM
■Unterstützung für mehrfache Kerne des geistigen Eigentums (IP), einschließlich Funktionen Altera® MegaCore® und Partner-Programm Altera Megafunctions (AMPPSM) megafunctions.


Struktur von EP1C3T144C8N



Differenziale und unsymmetrische Input-/Outputstandards
■3.3-V, 64 - und 32-Bit, 66 - und Befolgung PCI-33-MHz
■Gemeinsame des Grenzescan-Tests der Test-Aktionsgruppe (JTAG) Unterstützung (BST)
■Ertrag-Antriebsstärkesteuerung
■Schwache Pullup-Widerstände während der Konfiguration
■Durchlauf-klassige Steuerung
■Tristatepuffer
■Bus-Griffschaltkreis
■Programmierbare Pullup-Widerstände im Benutzermodus
■Programmierbare Input- und Ertragverzögerungen
■Offen-Abflussertrag
■DQ und DQS Input-/Outputstifte


Klima- u. Export-Klassifikationen von EP1C3T144C8N



ATTRIBUT BESCHREIBUNG
Feuchtigkeits-Empfindlichkeits-Niveau (MSL) 3 (168 Stunden)
ECCN 3A991D
HTSUS 8542.39.0001
