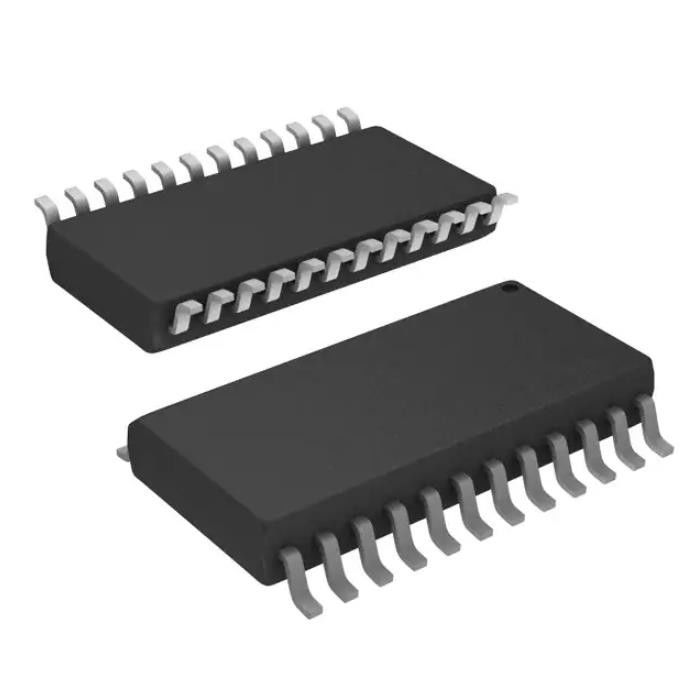

E-L9823013TR Allzweckrelais Ic Pwr Driver N-Kanal 1:8 24so
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | E-L9823013TR |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Produkt-Status: | Aktiv | Schalter-Art: | Universeller Zweck |
|---|---|---|---|
| Zahl von Ertrag: | 8 | Verhältnis - eingegeben: Ertrag: | 0,047222222 |
| Ausgangskonfiguration: | Niedrige Seite | Ertrag-Art: | N-Kanal |
| Schnittstelle: | SPI | Spannung - Last: | 4.5V | 5.5V |
Produkt-Beschreibung
Netzschalter/Treiber 1:8 N-Kanal 500mA 24-SO
Spezifikationen vonE-L9823013TR
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Energiemanagement (PMIC) | |
| Stromverteilungsschalter, Lasttreiber | |
| Hersteller | STMicroelectronics |
| Serie | - |
| Paket | Tape & Reel (TR) |
| Schnittband (CT) | |
| Digi-Reel® | |
| Produktstatus | Aktiv |
| Schaltertyp | Allgemeiner Zweck |
| Anzahl der Ausgänge | 8 |
| Verhältnis - Eingabe:Ausgabe | 0,047222222 |
| Ausgabekonfiguration | Niedrige Seite |
| Ausgabetyp | N-Kanal |
| Schnittstelle | SPI |
| Spannung – Last | 4,5 V ~ 5,5 V |
| Spannung – Versorgung (Vcc/Vdd) | - |
| Strom - Ausgang (Max) | 500mA |
| Rds On (Typ) | 800mOhm |
| Eingabetyp | - |
| Merkmale | - |
| Fehlerschutz | Strombegrenzung (fest), Übertemperatur |
| Betriebstemperatur | -40°C ~ 150°C (TJ) |
| Befestigungsart | Oberflächenmontage |
| Gerätepaket des Lieferanten | 24-SO |
| Paket/Koffer | 24-SOIC (0,295", 7,50 mm Breite) |
| Basisproduktnummer | E-L9823 |
MerkmaleE-L9823013TR
• Gibt einen Strom von bis zu 0,5 A aus
• Kaskadierbare SPI-Steuerung für Ausgänge
• Reset-Funktion mit Reset-Signal oder Unterspannung an VDD
• Programmierbare intrinsische Ausgangsspannungsbegrenzung bei typ.50 V für induktives Schalten
• Überstromabschaltung mit Latch-Off für jeden Schreibzyklus (SFPD = low)
• Unabhängige thermische Abschaltung der Ausgänge (SOA Protection)
• Ausgangsstatusdaten sind auf dem SPI über ein 8-Bit-I/O-Protokoll mit bis zu 3,0 MHz verfügbar
• Niedriger Standby-Strom mit Reset = niedrig (typ. 35 µA @ VDD)
• Offene Lasterkennung (Ausgänge aus)
• Einzelne VDD-Logikversorgung
• Hohe EMS-Immunität und niedrige EME (kontrollierte Ausgangsflanken)
• Volle Funktionalität des restlichen Geräts bei negativem Spannungsabfall an den Ausgängen (-1,5 V oder -3,0 A)
• Ausgangsmodus programmierbar für dauerhafte Strombegrenzung oder Abschaltung
Anwendungen vonE-L9823013TR
Umwelt- und Exportklassifizierungen vonE-L9823013TR
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
