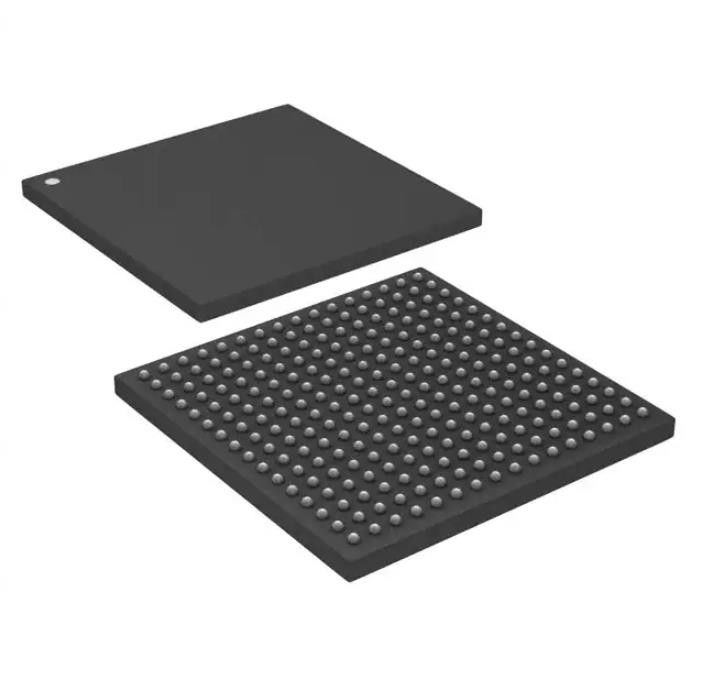

Universeller Zweck DS31408GN2 legt Synchronisierung Csbga IC Sonet/HAVW neu
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DS31408GN2 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Behälter | Produkt-Status: | Aktiv |
|---|---|---|---|
| Digi-Schlüssel programmierbar: | Nicht überprüft | PLL: | Ja |
| Hauptzweck: | Ethernet, SONET/SDH, Schicht, Telekommunikation | Input: | CMOS, TTL |
| Ertrag: | CML, CMOS, LVDS, LVPECL, TTL | Zahl von Stromkreisen: | 1 |
Produkt-Beschreibung
Ethernet, SONET/SDH, Schicht, Telekommunikation stoppen ab,/Frequenz-Synthesizer, Ertrag 256-CSBGA (17x17) Mehrfachkoppler ICs 750MHz 1
Spezifikationen von DS31408GN2
| ART | BESCHREIBUNG |
| Kategorie | Integrierte Schaltungen (IC) |
| Uhr/TIMING | |
| Anwendungsspezifische Uhr/TIMING | |
| Mfr | Mikrochip-Technologie |
| Reihe | - |
| Paket | Behälter |
| Produkt-Status | Aktiv |
| Digi-Schlüssel programmierbar | Nicht überprüft |
| PLL | Ja |
| Hauptzweck | Ethernet, SONET/SDH, Schicht, Telekommunikation |
| Input | CMOS, TTL |
| Ertrag | CML, CMOS, LVDS, LVPECL, TTL |
| Zahl von Stromkreisen | 1 |
| Verhältnis - eingegeben: Ertrag | 8:14 |
| Differenzial- eingegeben: Ertrag | Ja/ja |
| Frequenz - maximal | 750MHz |
| Spannung - Versorgung | 1.8V |
| Betriebstemperatur | -40°C | 85°C |
| Befestigung der Art | Oberflächenberg |
| Paket/Fall | 256-LBGA, CSBGA |
| Lieferanten-Gerät-Paket | 256-CSBGA (17x17) |
| Niedrige Produkt-Zahl | DS31408 |
Eigenschaften von DS31408GN2
• Acht eingegebene Uhren
• Differenzial oder CMOS-/TTLformat
• Irgendeine Frequenz von 2kHz zu 750MHz
• Bruchskalierung für 64B-/66B und FEC-Skalierung (z.B., 64/66, 237/255, 238/255) oder irgendeine andere Downscalings-Anforderung
• Uhr-Qualitäts-Überwachung der kontinuierlichen Eingabe
• Zwei leistungsstarkes DPLLs
• Hitless Bezugsschaltung auf Verlust von Input
• Automatische oder manuelle Phasen-Gestalt-Heraus
• Überbleibsel auf Verlust alles Input
• Programmierbare Bandbreite, 0.5mHz zu 400Hz
• Sieben Digital-Frequenz-Synthesizer
• Jedes kann zu jedem DPLL schuften
• Produzieren Sie jede mögliche Mehrfachverbindungsstelle 2kHz bis zu 77.76MHz
• Drei Ertrag APLLs
• Ausgangsfrequenzen zu 750MHz
• Bruchskalierung der hohen Auflösung für FEC und 64B/66B (z.B., 255/237, 255/238, 66/64) oder irgendeine andere Gradeinteilungsanforderung
• Kleiner als Ertrag-Bammel Effektivwert-1ps
• Produzieren Sie gleichzeitig drei Niedrig-Bammel-Rate aus dem gleichen Hinweis (z.B., 622.08MHz für SONET, 255/237*622.08MHz für OTU2 und 156.25MHz for10GE)
• 14 Ertrag-Uhren in sieben Gruppen
• Fast irgendeine Frequenz von < 1Hz="" to="" 750MHz="">
• Jede Gruppe schuftet zu einer DFS-Uhr, zu jeder möglicher APLL-Uhr oder zu irgendeiner eingegebenen Uhr (geteilt und eingestuft)
• Jedes hat einen Differenzausgang (3 CML, 4 LVDS/LVPECL) und trennt CMOS-/TTLertrag
• 32-Bit-Frequenz-Teiler pro Ertrag
• IEEE 1588 Uhr-Eigenschaften
• Steuerbar durch Software mit Entschließung der Zeit-2-8ns und Entschließung der Frequenz-2-32ns
• 4ns gab Zeitstempel-Genauigkeits-und Ertrag-Rand-Platzierungs-Genauigkeit ein
• Programmierbares Uhr und Zeit-Ausrichtung Input/Output, zum aller 1588 Geräte in den Großsystemen zu synchronisieren
• Stützt OC 1588, weil und TC-Architektur
• Allgemeine Eigenschaften
• Passender Linecard IC oder TIMING-Karte IC für Schicht 2/3E/3/4E/4, SMC, SEC/EEC oder SSU
• Nimmt an und produziert fast irgendeine Frequenz aus 1Hz bis zu 750MHz
• Interner Ausgleich für lokaler Oszillator-Frequenzversatz
• SPI™-Prozessor-Schnittstelle
• Operation 1.8V mit Input/Output 3.3V (5V tolerant)
Anwendungen von DS31408GN2
Klima- u. Export-Klassifikationen von DS31408GN2
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3 konform |
| Feuchtigkeits-Empfindlichkeits-Niveau (MSL) | 3 (168 Stunden) |
| REICHWEITE Status | ERREICHEN Sie unberührtes |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
