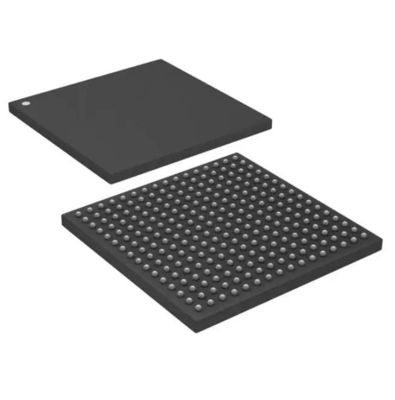

DS31407GN2 Oberflächenmontage-IC SONET/SDH SYNC CSBGA
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DS31407GN2 |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Zahl von Stromkreisen: | 1 | Verhältnis - eingegeben: Ertrag: | 3:04 |
|---|---|---|---|
| Differenzial- eingegeben: Ertrag: | Ja/ja | Frequenz - maximal: | 750MHz |
| Spannung - Versorgung: | 1.8V | Betriebstemperatur: | -40°C | 85°C |
| Befestigung der Art: | Oberflächenberg | Paket/Fall: | 256-LBGA, CSBGA |
| Markieren: | DS31407GN2 Oberflächenmontage-IC,Oberflächenmontage-IC SONET,CSBGA Oberflächenmontage-IC |
||
Produkt-Beschreibung
Ethernet, SONET/SDH, Stratum, Telekommunikations-Takt-/Frequenzsynthesizer, Multiplexer-IC 750 MHz 1 Ausgang 256-CSBGA (17 x 17)
Spezifikationen vonDS31407GN2
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Uhr/Timing | |
| Anwendungsspezifische Uhr/Timing | |
| Hersteller | Mikrochip-Technologie |
| Serie | - |
| Paket | Tablett |
| Produktstatus | Aktiv |
| Digi-Key programmierbar | Nicht verifiziert |
| PLL | Ja |
| Hauptzweck | Ethernet, SONET/SDH, Stratum, Telekommunikation |
| Eingang | CMOS, TTL |
| Ausgang | CML, CMOS, LVDS, LVPECL, TTL |
| Anzahl der Stromkreise | 1 |
| Verhältnis - Eingabe:Ausgabe | 3:04 |
| Differenzial – Eingabe:Ausgabe | Ja ja |
| Frequenz – max | 750 MHz |
| Spannungsversorgung | 1,8V |
| Betriebstemperatur | -40°C ~ 85°C |
| Befestigungsart | Oberflächenmontage |
| Paket/Koffer | 256-LBGA, CSBGA |
| Gerätepaket des Lieferanten | 256-CSBGA (17x17) |
| Basisproduktnummer | DS31407 |
MerkmaleDS31407GN2
•Drei Eingangstakte
• Differential- oder CMOS/TTL-Format
• Jede Frequenz von 2 kHz bis 750 MHz
• Bruchskalierung für 64B/66B und FEC-Skalierung (z. B. 64/66, 237/255, 238/255) oder andere Downscaling-Anforderungen
• Kontinuierliche Überwachung der Eingangstaktqualität
• Automatische oder manuelle Uhrauswahl
• Drei 2/4/8 kHz Frame-Sync-Eingänge
• Hochleistungs-DPLL
• Hitless-Referenzumschaltung bei Eingangsverlust
• Automatischer oder manueller Phasenaufbau
• Überbrückung bei Verlust aller Eingaben
• Programmierbare Bandbreite, 0,5 MHz bis 400 Hz
• Zwei digitale Frequenzsynthesizer
• Erzeugen Sie beliebige 2-kHz-Mehrfachfrequenzen bis zu 77,76 MHz
• Anpassung der Taktphase pro DFS
• Hochleistungs-Ausgangs-APLL
• Ausgangsfrequenzen bis 750 MHz
• Hochauflösende Bruchskalierung für FEC und 64B/66B (z. B. 255/237, 255/238, 66/64) oder jede andere Skalierungsanforderung
• Weniger als 1 ps RMS-Ausgangsjitter
• Vier Ausgangstakte in zwei Gruppen
• Nahezu jede Frequenz von < 1 Hz bis 750 MHz
• Jede Gruppe ist Slave eines DFS-Takts, eines APLL-Takts oder eines beliebigen Eingangstakts (geteilt und skaliert).
• Jeder verfügt über einen Differenzausgang (1 CML, 1 LVDS/LVPECL) und einen separaten CMOS/TTL-Ausgang
• 32-Bit-Frequenzteiler pro Ausgang
• Zwei Sync-Pulsausgänge: 8 kHz und 2 kHz
• Allgemeine Merkmale
• Geeigneter Linecard-IC oder Timing-Card-IC für Stratum 2/3E/3/4E/4, SMC, SEC/EEC oder SSU
• Akzeptiert und erzeugt nahezu jede Frequenz bis zu 750 MHz, einschließlich 1 Hz, 2 kHz, 8 kHz, NxDS1,
NxE1, DS2/J2, DS3, E3, 2,5M, 25M, 125M,156,25 Mio. und Nx19,44 Mio. Bis zu 622,08 Mio
• Interne Kompensation für lokale Oszillatorfrequenzfehler
• SPI™-Prozessorschnittstelle
• 1,8-V-Betrieb mit 3,3 VI/O (5 V-tolerant)
Anwendungen vonDS31407GN2
Umwelt- und Exportklassifizierungen vonDS31407GN2
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | EAR99 |
| HTSUS | 8542.39.0001 |
