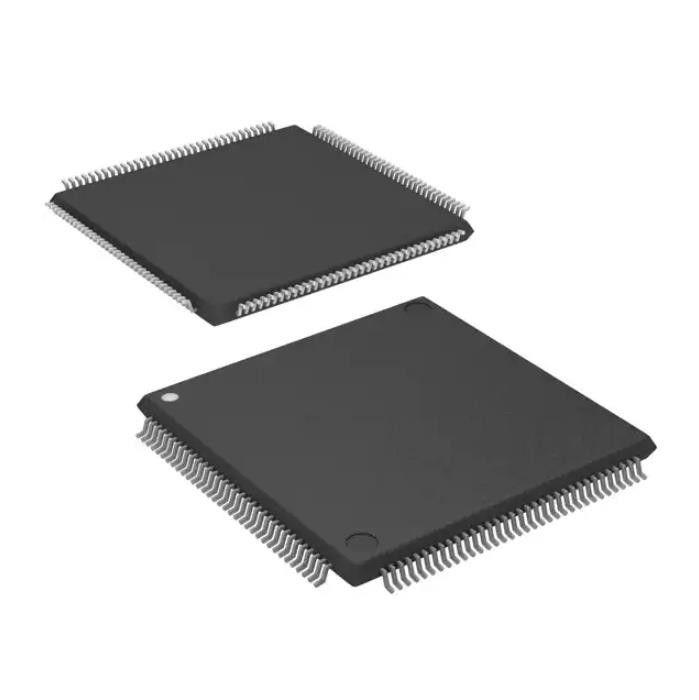

116 mA DP83816AVNG NOPB IC Medienzugriff CTRLR 144LQFP
Produktdetails:
| Herkunftsort: | ursprünglich |
| Markenname: | original |
| Zertifizierung: | original |
| Modellnummer: | DP83816AVNG/NOPB |
Zahlung und Versand AGB:
| Min Bestellmenge: | 1 |
|---|---|
| Preis: | negotiation |
| Verpackung Informationen: | Kartonkasten |
| Lieferzeit: | Tage 1-3working |
| Zahlungsbedingungen: | T/T, L/C |
| Versorgungsmaterial-Fähigkeit: | 100.000 |
|
Detailinformationen |
|||
| Paket: | Behälter | Produkt-Status: | Nicht für neue Entwürfe |
|---|---|---|---|
| Digi-Schlüssel programmierbar: | Nicht überprüft | Protokoll: | Ethernet |
| Funktion: | Prüfer | Schnittstelle: | PCI |
| Standards: | IEEE 802,3, 10/100 Base-T/TX PHY | Spannung - Versorgung: | 3V | 3.6V |
| Markieren: | DP83816AVNG NOPB IC,IC-Medienzugriff CTRLR 144LQFP,116 mA DP83816AVNG |
||
Produkt-Beschreibung
DP83816AVNG/NOPB Drahtloses HF-Modul IC Media Access Ctrlr 144-Lqfp
Ethernet-Controller IEEE 802.3, 10/100 Base-T/TX PHY PCI-Schnittstelle 144-LQFP (20x20)
Spezifikationen vonDP83816AVNG/NOPB
| TYP | BESCHREIBUNG |
| Kategorie | Integrierte Schaltkreise (ICs) |
| Schnittstelle | |
| Controller | |
| Hersteller | Texas Instruments |
| Serie | - |
| Paket | Tablett |
| Produktstatus | Nicht für neue Designs |
| Digi-Key programmierbar | Nicht verifiziert |
| Protokoll | Ethernet |
| Funktion | Regler |
| Schnittstelle | PCI |
| Standards | IEEE 802.3, 10/100 Base-T/TX PHY |
| Spannungsversorgung | 3V ~ 3,6V |
| Strom - Versorgung | 116mA |
| Betriebstemperatur | 0°C ~ 85°C |
| Paket/Koffer | 144-LQFP |
| Gerätepaket des Lieferanten | 144-LQFP (20x20) |
| Basisproduktnummer | DP83816 |
MerkmaleDP83816AVNG/NOPB
• IEEE 802.3-konform, PCI V2.2 Media Access Controller (MAC) und Bus Interface Unit (BIU) unterstützen herkömmliche Datenraten von 10 Mbit/s Ethernet und 100 Mbit/s Fast Ethernet (über internes PHY)
• Bus-Master – Burst-Größen von bis zu 128 Dwords (512 Bytes)
• BIU-kompatibel mit PC 97- und PC 98-Hardware-Designhandbüchern, PC 99-Hardware-Design-Guide-Draft, ACPI v1.0, PCI Power Management Specification v1.1, OnNow Device Class Power Management Reference Specification – Network Device Class v1.0a
• Wake-on-LAN (WoL)-Unterstützung, kompatibel mit PC98, PC99, SecureOn und OnNow, einschließlich gerichteter Pakete, Magic Packet™ VLAN-Pakete, ARP-Pakete, Pattern-Match-Pakete und PHY-Statusänderung
• Clkrun-Funktion für PCI Mobile Design Guide
• Unterstützung für virtuelles LAN (VLAN) und lange Frames
• Unterstützung für IEEE 802.3× Vollduplex-Flusskontrolle
• Extrem flexible Rx-Paketfiltration, einschließlich: Einzeladressen-Perfektfilter mit MSb-Maskierung, Broadcast, 512-Eintrag-Multicast- und Unicast-Hash-Tabelle, Deep Packet Pattern Matching für bis zu vier eindeutige Muster
• Erfasste Statistiken zur Unterstützung von RFC 1213 (MIB II), RFC 1398 (Ether-Like MIB), IEEE 802.3 LME, Reduzierung des CPU-Overheads für die Verwaltung
• Interne 2-KB-Sende- und 2-KB-Empfangsdaten-FIFOs
• Serieller EEPROM-Port mit automatischem Laden der Konfigurationsdaten vom EEPROM beim Einschalten
• Flash- oder PROM-Schnittstelle für Remote-Boot-Unterstützung
• Vollständig integrierte IEEE 802.3 3,3-V-CMOS-Physikschicht
• IEEE 802.3 10BASE-T-Transceiver mit integrierten Filtern IEEE 802.3u 100BASE-TX-Transceiver
• Vollständig integrierter ANSI X3.263-konformer physischer TP-PMD-Sublayer mit adaptiver Entzerrung und Baseline-Wander-Kompensation
• IEEE 802.3u Auto-Negotiation – angekündigte Funktionen konfigurierbar über EEPROM
• Vollduplex-Unterstützung für Datenraten von 10 und 100 MBit/s
• Einzelner 25-MHz-Referenztakt
• 144-poliges LQFP-Gehäuse
• Energiesparendes 3,3-V-CMOS-Design mit einem typischen Verbrauch von 383 mW im Betrieb, 297 mW im WoL-Modus und 53 mW im Ruhemodus
• IEEE 802.3u MII zum Anschluss alternativer externer Physical-Layer-Geräte
• 3,3-V-Signalisierung mit 5-V-toleranten E/A
Anwendungen vonDP83816AVNG/NOPB
• PC-Motherboards
• Eingebettete Systeme
• PCI-Netzwerkschnittstellenkarten
Umwelt- und Exportklassifizierungen vonDP83816AVNG/NOPB
| ATTRIBUT | BESCHREIBUNG |
| RoHS-Status | ROHS3-konform |
| Feuchtigkeitsempfindlichkeitsniveau (MSL) | 3 (168 Stunden) |
| REACH-Status | REACH Unberührt |
| ECCN | 5A991B1 |
| HTSUS | 8542.31.0001 |
